solidworks怎么绘制下面二次环面包络蜗杆，求助大家，急急！！

y361366905 · 发表于 2012-2-22 21:27

您需要登录才可以下载或查看，没有账号？注册

x

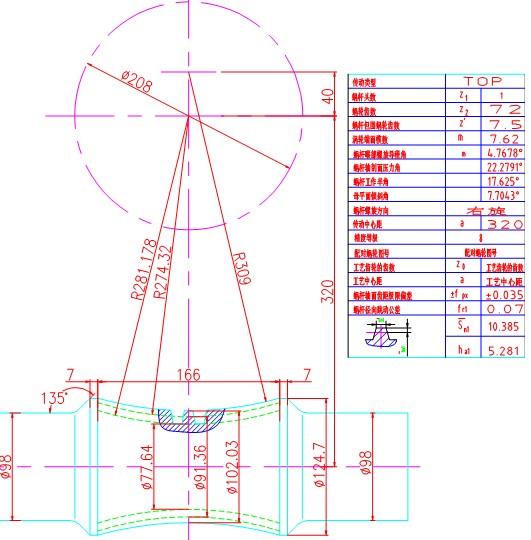

求助怎么绘制这个蜗杆最好有绘制方法，非常感谢我QQ邮箱361366905@qq.com

xihualaoyao · 发表于 2012-2-23 10:25

目前，大多数的方法是根据齿面方程求出分度圆齿根圆齿顶圆三条曲线的坐标点位置，导入到SW后，进行曲面缝合。

dgtianji · 发表于 2012-2-23 11:00

本人也在征求意见

jiangssli · 发表于 2012-2-25 08:34

顶一下,希望引起更多高手的关注...

xihualaoyao · 发表于 2012-2-25 16:33

jiangssli 发表于 2012-2-25 08:34

登录/注册后可看大图

顶一下,希望引起更多高手的关注...

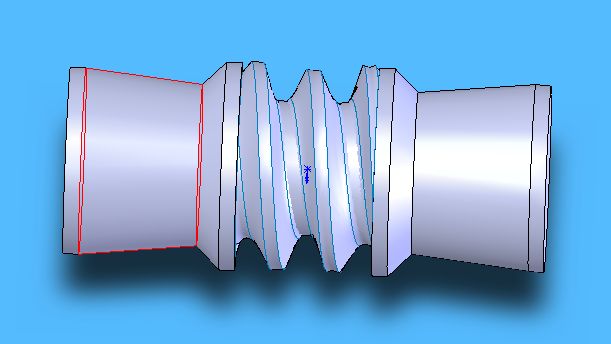

以125-33为例（还有很多细节需要仔细完善，仅仅神似），有用基于UG-grip 二次开发平台画的，有用MDT的，还有基于OpenGL的,或用Pro/E的。用SW的话曲面处理比较麻烦，精度也不好保证！一般都需要先求出点的坐标，然后再画。

jiangssli · 发表于 2012-2-25 18:07

xihualaoyao 发表于 2012-2-25 16:33

登录/注册后可看大图

以125-33为例（还有很多细节需要仔细完善，仅仅神似），有用基于UG-grip 二次开发平台画的，有用MDT的，还 ...

感谢您热心的回帖!!感谢您的贴图...!!谢谢!!!!!!

freefreemen · 发表于 2012-2-26 06:05

jiangssli · 发表于 2012-2-26 08:22

freefreemen 发表于 2012-2-26 06:05

登录/注册后可看大图

https://www.gearbbs.com/thread-97413-1-1.html

头像是什么猫啊??好像眼睛挺值钱的

jc1984 · 发表于 2012-2-26 15:39

https://www.gearbbs.com/thread-97413-1-1.html 提出的方法画出的是直廓环面蜗杆，不是包络环面蜗杆

xihualaoyao 的方法画出的才是正确的包络环面蜗杆

y361366905 · 发表于 2012-2-26 19:21

还是没有想要的结果的求助各位大侠了
