请教高手，报告中行星架的功率是否错了？

qdtruck · 发表于 2012-2-18 14:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

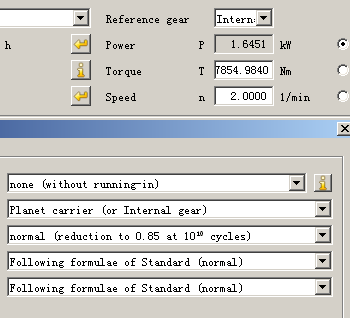

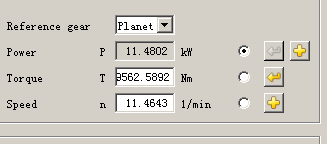

请教高手，当参考齿轮驱动齿轮为齿圈时，报告中行星架的功率是否错了？应该是11.48，但只有1.65，而且位置不对？谢谢！

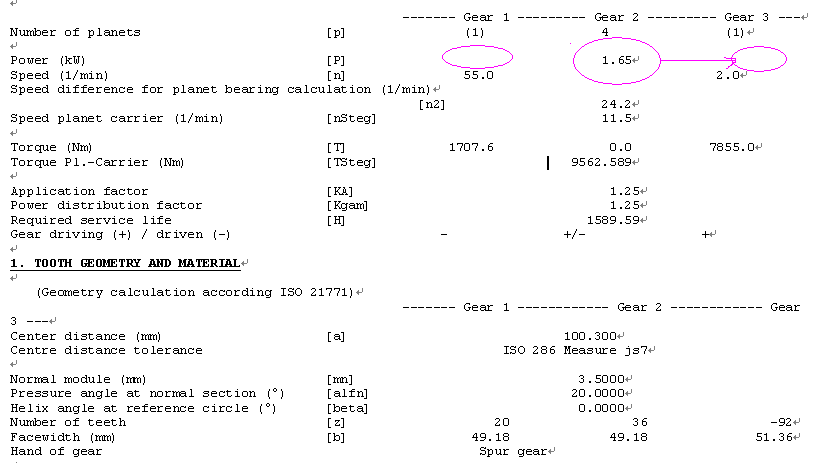

4.power and position.png

michaelzhang · 发表于 2012-2-20 10:06

为什么要在define additional speed里面设置 55rpm的转速据我经验一般功率是守恒的

qdtruck · 发表于 2012-2-20 11:09

michaelzhang 发表于 2012-2-20 10:06

登录/注册后可看大图

为什么要在define additional speed里面设置 55rpm的转速据我经验一般功率是守恒的

那请问太阳轮和齿圈是否可以同时输入不同的功率和转速？即本软件可以进行差速传动计算吗？谢谢！

dyzch · 发表于 2012-2-21 21:36

qdtruck 发表于 2012-2-20 11:09

登录/注册后可看大图

那请问太阳轮和齿圈是否可以同时输入不同的功率和转速？即本软件可以进行差速传动计算吗？谢谢！

我最近也在学习KISSsoft,不知道版主有什么教程之类的？您是怎么学会的呢？英文基础吗？

dyzch · 发表于 2012-2-21 21:39

最好能有一些设计思想指导之类的教程，比如行星齿轮减速机构设计，依据哪些步骤呢？中英文的都可以啊，麻烦版主要是有的话分享一下，先谢谢了。

dafei661 · 发表于 2012-2-22 20:06

楼主说的这个问题，以前没有注意过，以前只是用NGW型的，我有两个想法，不知是否正确，reference gear power,是外部输入的，主要计算，我用PARTGEAR生成后，让其运动，可以看到有差速的效果，功率差，通过define load spectrum,不知是否可以,结果是否正确，请楼主验证一下，是否正确。

qdtruck · 发表于 2012-2-23 08:33

dafei661 发表于 2012-2-22 20:06

登录/注册后可看大图

楼主说的这个问题，以前没有注意过，以前只是用NGW型的，我有两个想法，不知是否正确，reference gear powe ...

请问下面的两段话是啥意思？能否解释一下！
；；；；；::::::。。。。。for you!


michaelzhang · 发表于 2012-4-16 09:46

无论你输入内齿圈或是行星轮或是行星架的功率，最后的功率都是统一的，所以最后报告中只会出现一个功率值，但是下面的转速可以设置差动转速，在+按钮点击后可以再设置内齿圈的转速，所以KISSsoft软件是可以计算差动行星轮的，如果要生成3D还要借助KISSsys。
