齿形问题

yinchun1978 · 发表于 2012-2-10 12:04

您需要登录才可以下载或查看，没有账号？注册

x

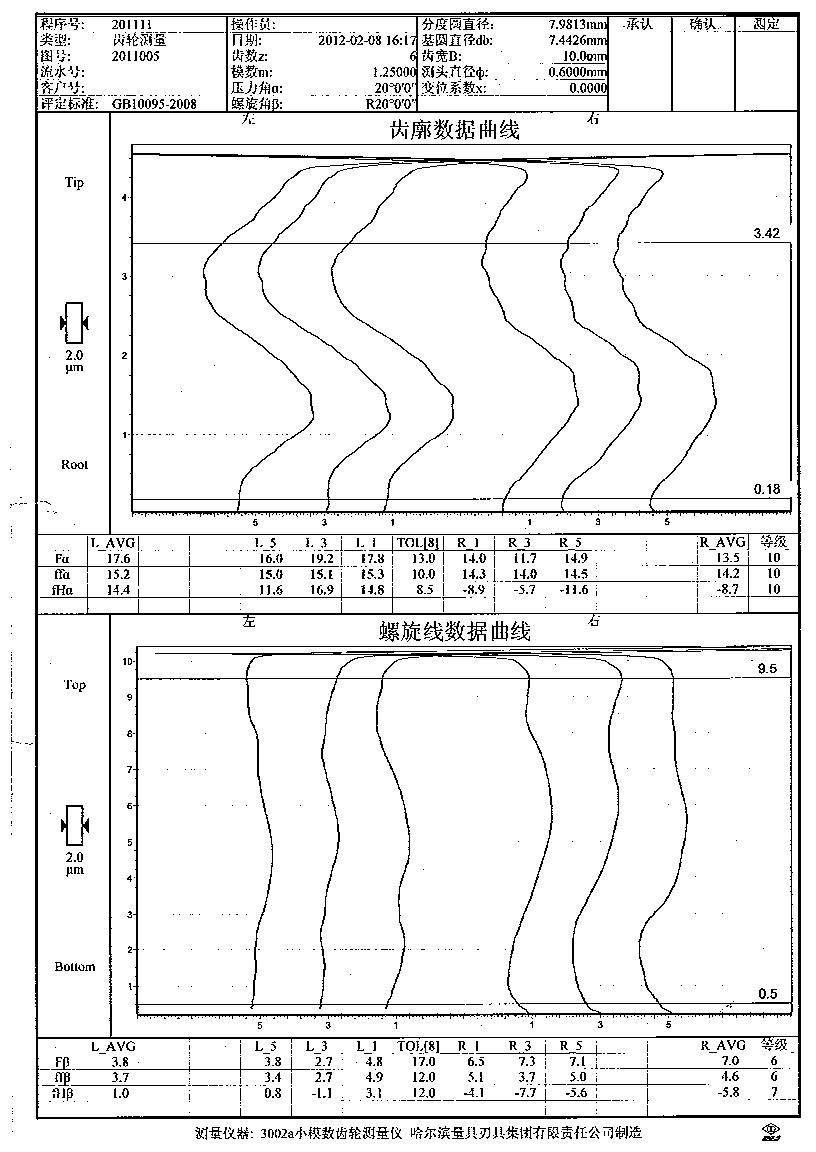

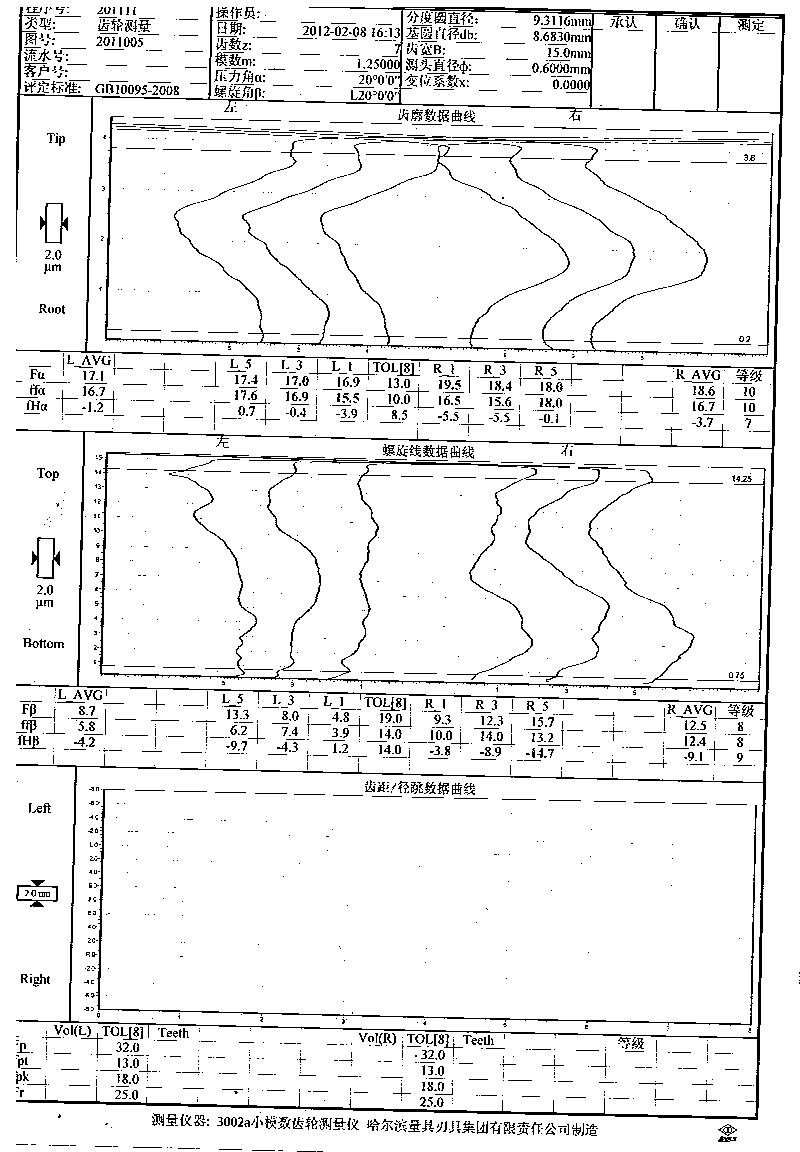

我是个新手，大家帮忙看一下齿形图分析一下是什么问题。先谢谢各位了！照片 003.jpg

yinchun1978 · 发表于 2012-2-10 12:07

那个反了不好意思。

jsy · 发表于 2012-3-20 15:15

滚刀径跳或端跳过大！

linliyong11 · 发表于 2012-7-18 18:58

这种现状应该确认下刀具是否研磨干净。

xlbing77136 · 发表于 2012-7-18 19:54

这齿形对剃齿来说没问题

ty98206 · 发表于 2012-7-27 17:04

如果这个零件后续工序是磨齿的就没有问题；如果是剃齿的话，建议重新俢磨滚刀。因为滚齿的齿形误差是由刀具保证的。

WUXIEATON · 发表于 2012-7-27 17:40

xlbing77136 发表于 2012-7-18 19:54

登录/注册后可看大图

这齿形对剃齿来说没问题

剃齿要是这种齿型，没问题有没有搞错！

xlbing77136 · 发表于 2012-7-27 19:49

WUXIEATON 发表于 2012-7-27 17:40

登录/注册后可看大图

剃齿要是这种齿型，没问题有没有搞错！

变动量并没有超差，之后要看刀子怎么修

qixiaoli1101 · 发表于 2012-7-27 22:03

楼主首先要告诉我们这是滚齿齿形还是剃齿齿形或是磨齿齿形，还有你后续的齿部工序是什么我们才好分析啊
就只发个齿形报告个人觉得不妥

WUXIEATON · 发表于 2012-7-30 17:43

xlbing77136 发表于 2012-7-27 19:49

登录/注册后可看大图

变动量并没有超差，之后要看刀子怎么修

我很明确的和你说管你刀怎么修肯定是不理想的，除非比产品要求不高。
