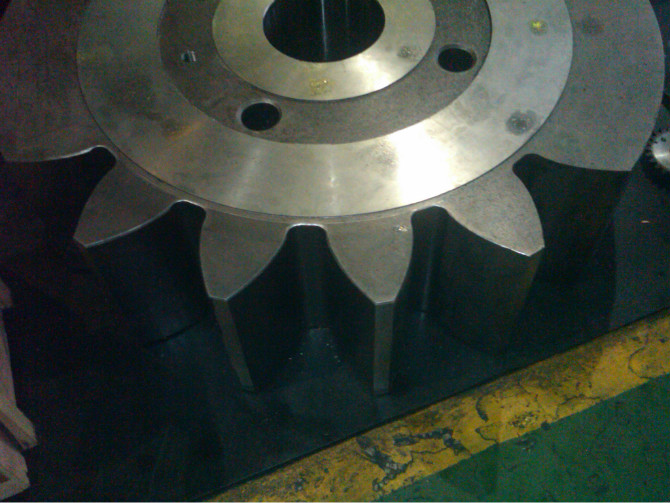

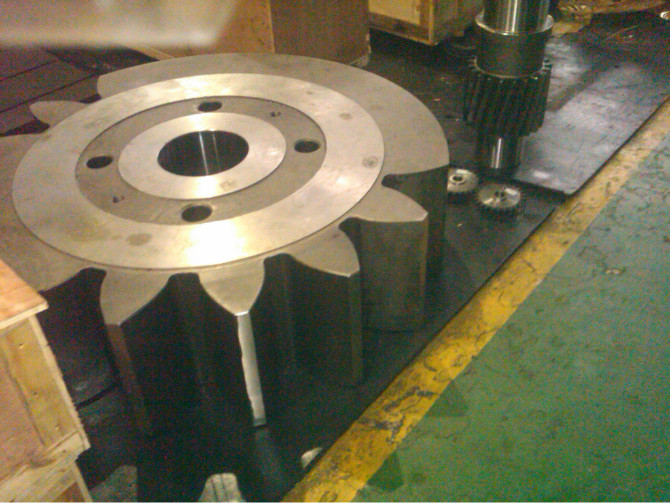

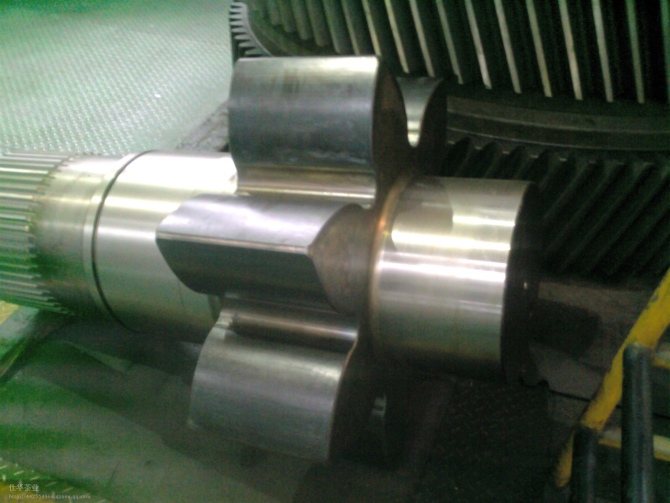

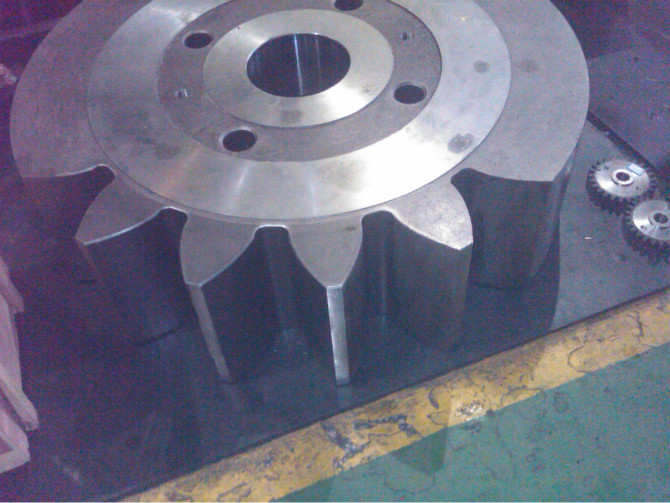

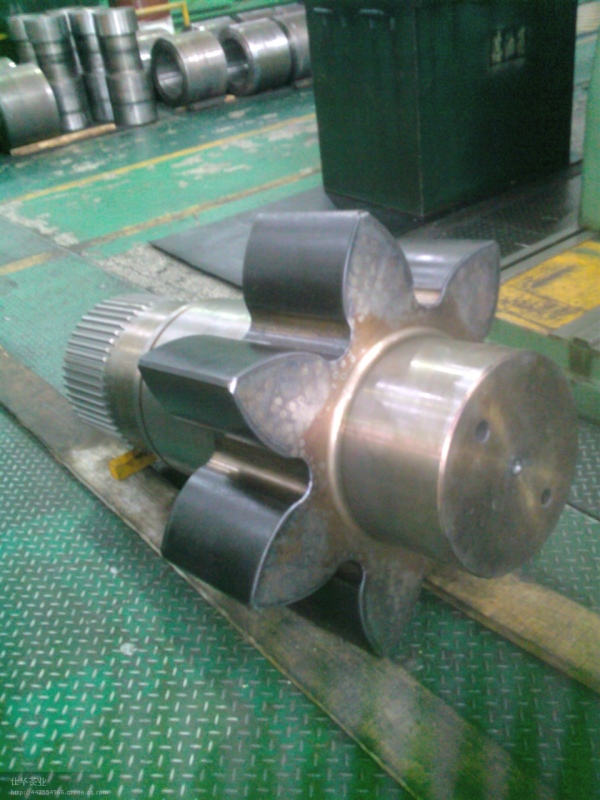

见过64.5模的齿轮和84模的齿轮轴吗？？《《《《看图！！！！》》》

442554966 · 发表于 2012-2-1 10:49

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

84模

64.5模

qdtruck · 发表于 2012-2-1 11:01

见识了！谢谢！
齿顶有多厚？啥材料的？

minzi · 发表于 2012-2-1 11:39

什么设备上用的，可以介绍介绍吗？

科堡在转 · 发表于 2012-2-1 17:00

第一次看到，能介绍一下吗？

LXRRXL · 发表于 2012-2-1 18:18

太有才了！
不会是航母上的吧！！！

442554966 · 发表于 2012-2-2 10:28

qdtruck 发表于 2012-2-1 11:01

登录/注册后可看大图

见识了！谢谢！
齿顶有多厚？啥材料的？

材料是17CrNiMo6的齿顶厚度不清楚因为磨齿后齿顶修有R。

442554966 · 发表于 2012-2-2 10:31

minzi 发表于 2012-2-1 11:39

登录/注册后可看大图

什么设备上用的，可以介绍介绍吗？

不知道是什么设备上用的，反正是军品，所有名称图号都是用代号。比如211工程什么什么的。。。

qdtruck · 发表于 2012-2-2 11:05

好东西，好材料！能不能透露个配对齿轮参数。学习学习！

freak · 发表于 2012-2-2 18:38

长见识了！

hyfjy · 发表于 2012-2-2 20:53

本帖最后由 hyfjy 于 2012-2-2 21:07 编辑

真的长点见识
这种超大模数的齿轮极少见到，我想也不一定是航母上用的，航母虽大，但不见得用的齿轮也是大模数，这种材料倒是很接近国外用于齿轮的钢材，这种齿轮用材中国尚不多见。
另外由此想到的是这类少齿数，特大模数且为不完全齿，看来是用于低速，特大负荷，要求转动率相当准确，才会用磨齿的，能否是用于核电站的精密控制系统？
有一个疑问也在此提出：在用这样大的模数时，为何不简单地全用整数来确定模数，还要用到小数点来确定模数？其实完全没有必要了。这是我的一点疑问。
再就设计的角度说，模数再大，计算公式仍然是那一套的，只不过齿侧间隙之类的数据没有任何现成的资料可查，要么是模仿，要么是有相当丰富经验的设计大师试着决定的。
从设计角度说，在软件上可以生成更大的模数，100mm？200mm？都是可以设计出三维模型的。
