行星设计求助

韦沃

本人要设计一种速比为３的ＮＧＷ行星减速机构，计划用现成的48齿变位为0.38的内齿圈，这样太阳齿和行星齿就分别为24齿和12齿，模数为1.25,但是算下来传动有干涉,不知各位有什么办法,不甚感激!

davisdudong

建议可采用如下设计：
太阳轮z=24，ha*=1，c*=0.4，x=0.382524
行星轮z=11，ha*=1，c*=0.4，x=557465
内齿圈z=48，ha*=1，c*=0.25，x=0.38
中心距22.89414
外啮合两个齿轮滑动率相等=1.9282
外啮合工作压力角26.1216度，重合度1.196
内啮合工作压力角18.3469度，重合度1.192

韦沃

非常感谢楼上的数据，我还想问一下，要是我想在行星齿和内齿圈啮合时单边留0.1mm的侧隙应该怎么弄?

woodee

本人要设计一种速比为３的ＮＧＷ行星减速机构，计划用现成的48齿变位为0.38的内齿圈，这样太阳齿和行星齿就分别为24齿和12齿，模数为1.25,但是算下来传动有干涉,不知各位有什么办法,不甚感激!
韦沃 发表于 2009-4-10 09:36


登录/注册后可看大图

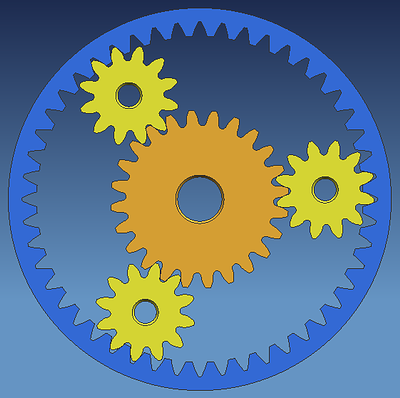

Za=24，Zb=48，Zc=12
Xa=-0.12，Xb=0.38，Xc=0.25
中心距=22.65839161
我试着画了一下，还行。楼主试试。

niuershiye

看看这样子可否 ？？

昨天还在深圳， woodee 给你信息， 你没有回我 ！

woodee

5# niuershiye

牛老好！我现在在西安。
新电话号码发信息给过您啊。

韦沃

对不起，老师．前一段时间是收到一条你问我那个24齿有没有弄好的消息,我看您一直没在线就没回.现在那个我们正在做试样,那个国外23齿的又坏了一套,齿全打掉了,四根行星齿轮的销子全断了,郁闷啦.

jiangege123

建议可采用如下设计：
太阳轮z=24，ha*=1，c*=0.4，x=0.382524
行星轮z=11，ha*=1，c*=0.4，x=557465
内齿圈z=48，ha*=1，c*=0.25，x=0.38
中心距22.89414
外啮合两个齿轮滑动率相等=1.9282
外啮合工作压力角26.1216度，重合度1.196
内啮合工作压力角18.3469度，重合度1.192
