格林森齿轮切齿仿真

md1219

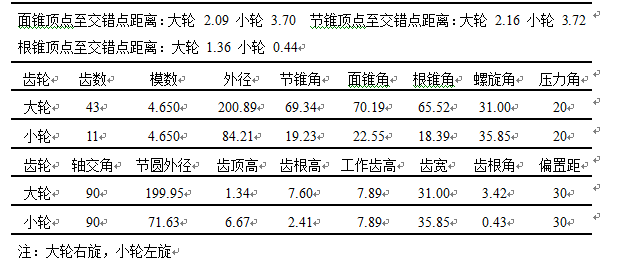

现有一对格林森齿轮的模型参数如下：

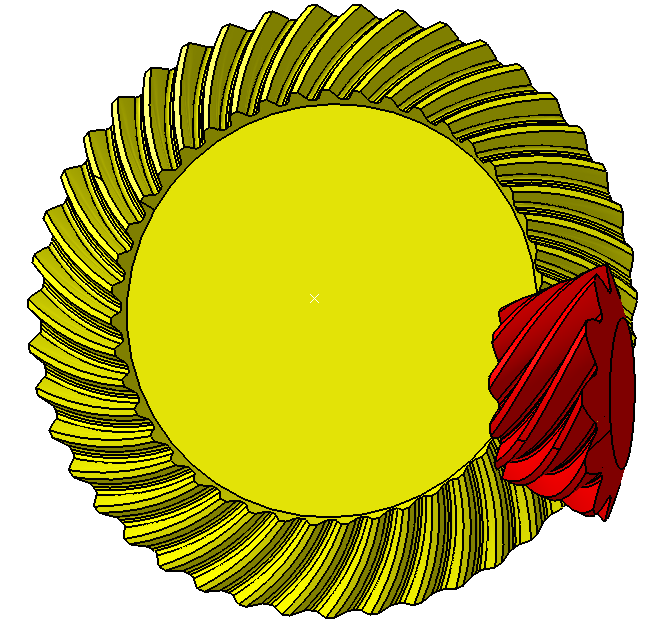

得到的一对齿轮
刀痕线




现在想配合在一起做个接触区的，求教各位大师

在CATIA里面做的

hyfjy

有可能转成X_T格式传上来才好，谢谢。

hyfjy

我用北齿的螺旋锥齿轮书上的有关公式做的程序算了一下，


                圆弧齿双曲线齿轮副设计计算参数:
     软件设计：hyfjy   计算日期:2012-01-08  计算时间:22:01:17
输入参数:
大端参考模数: 4.6719     小轮齿数: 11     大轮齿数: 43   大轮齿面宽: 31
小轮偏置距: 30     大轮分度圆直径: 200.892     刀盘名义半径: 114.3
小轮设计螺旋角: 50   齿形两面压力角之和: 42.5

计算参数:
大轮中点分度圆半径: 85.6282982567762     小轮中点分度圆半径: 29.3831105852072
大轮节角: 74.822174             小轮节角: 14.358489
大轮螺旋角: 30.664684            小轮计算螺旋角: 49.99573
大轮节锥顶到小轮中心线的距离:-5.97075858118892
大轮在节锥面上的平均锥距: 88.7231487902857
大轮在节锥面上的外锥距: 104.076249047861
大轮在平均锥距处的工作齿高: 6.68030264658094
齿两面压力角的总和: 42.5
双重收缩齿齿根角之和: 7.134204
大轮齿顶高系数: .17
大轮在平均锥距上的齿顶高: 1.13565144991876
大轮在平均锥距上的齿根高: 6.4296890274848
大轮齿顶角: 1.21281466500663
大轮齿根角: 5.92138924679709
大轮在外锥距上的齿顶高: 1.4606156060398
大轮在外锥距上的齿根高: 8.01357418811476
齿顶间隙: .885037830822618
大轮在外锥距上的全齿高: 9.47418979415456
大轮在外锥距上的工作齿高: 8.58915196333194
大轮面角: 76.034989
大轮根角: 68.900785
大轮外径: 201.656524169064
大轮轮冠到小轮中心线的距离: 31.8098874139067
大轮面锥顶到小轮中心线的距离:-6.73563093775421
大轮根锥顶到小轮中心线的距离:-3.05172840920493
小轮面角: 20.016782
小轮面锥顶到大轮中心线的距离: 15.500563326233
小轮轮冠到大轮中心线的距离: 96.64
小轮前轮冠到大轮中心线的距离: 63.15
小轮外径: 81.7060563532307
小轮根锥顶到大轮中心线的距离: 34.9817837296095
小轮根角: 13.202704
最小齿侧间隙: .13
最大齿侧间隙: .18
大轮内锥距: 73.0762490478605
小轮节锥顶到大轮中心线的距离: 33.6854630421279


螺旋角指作用点处计算值与楼主提供的参数不一致，不会大小轮的螺旋角只相差这么点的吧。节锥角也不对。许多参数都有误差。

md1219

这个是之前的一位同学留下来的参数，对格林森齿轮的原理性的东西不是很了解。
只是在CATIA平台下，推导了加工参数的位置径向刀位，角向刀位、床位、机床安装角、轴向轮位、垂直轮位、滚比。按照这个顺序调的，齿坯不动刀具做循环与齿坯做布尔差运算，这些都是可以调的。

导入理论点跟切的面进行了测量，大轮误差大概在0.4μm，小轮在0.1左右μm。

齿坯的是参数也是建立好了的，所以我也不太懂-  -。

md1219

我这个没有X_T格式的保存，是在CATIA里面做的的。
您那有CATIA吗

md1219

hyfjy 发表于 2012-1-8 22:06


登录/注册后可看大图

我用北齿的螺旋锥齿轮书上的有关公式做的程序算了一下，

因为是仿真的面都是碎面，本来想在PRO/E里面做一下接触分析的仿真。

我这里没有计算齿面点的软件请问可以不可以帮我计算一下这对齿轮的理论齿面点啊？

md1219

md1219 发表于 2012-1-8 22:25


登录/注册后可看大图

我这个没有X_T格式的保存，是在CATIA里面做的的。
您那有CATIA吗

小轮刀痕线.rar (202.05 KB, 下载次数: 38)

2012-1-13 14:49 上传

点击文件名下载附件
小轮的刀痕线

这个是小轮的刀痕线，在PROE里面重构齿面老师没有办法实体化。

md1219

hyfjy 发表于 2012-1-8 22:06


登录/注册后可看大图

我用北齿的螺旋锥齿轮书上的有关公式做的程序算了一下，

现在已经在PRO/E里面建立好模型了，在pro/E里面做了下干涉区的检查，
接触的面积很大。这个是我装好的PRO模型。
在WORKBENCH里面分析出来的接触应力也是一个区域。
这个如果从加工参数的角度来说，需要怎么调整一下。

谢谢各位高手~

hyfjy

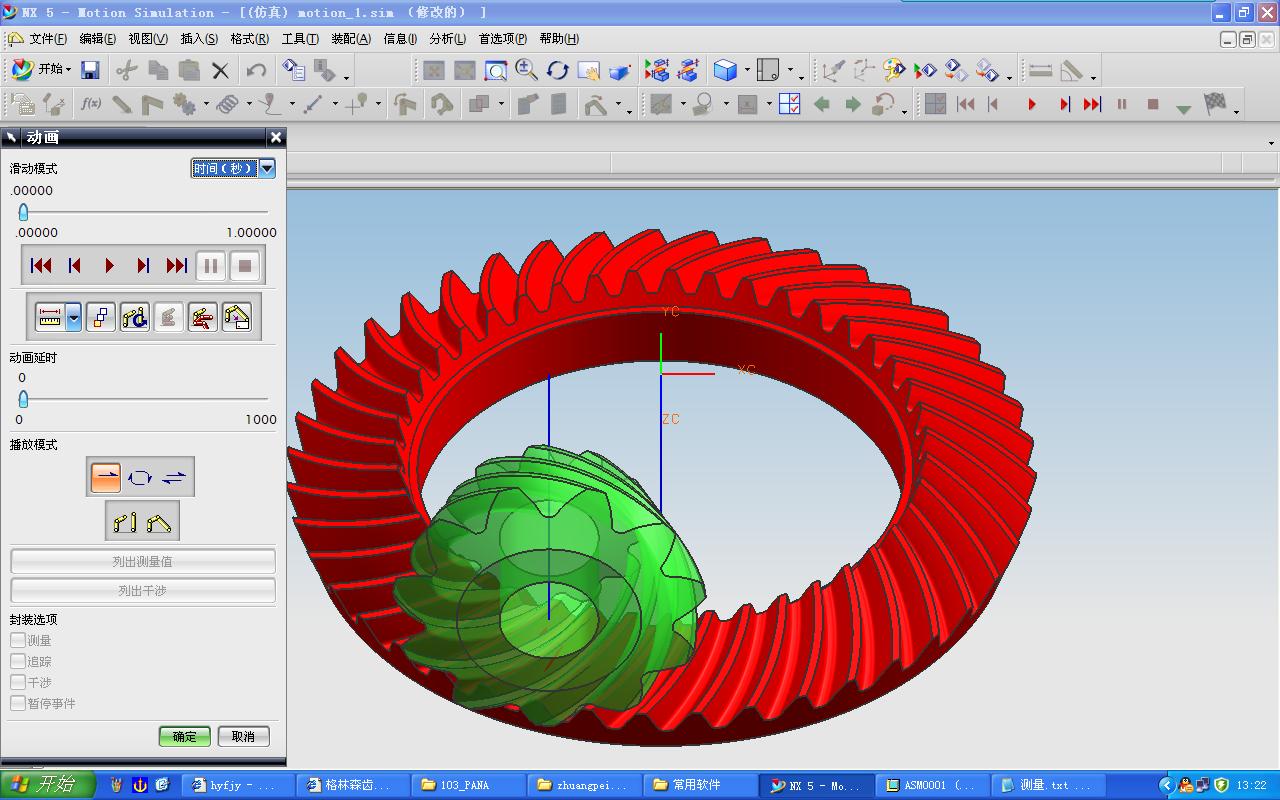

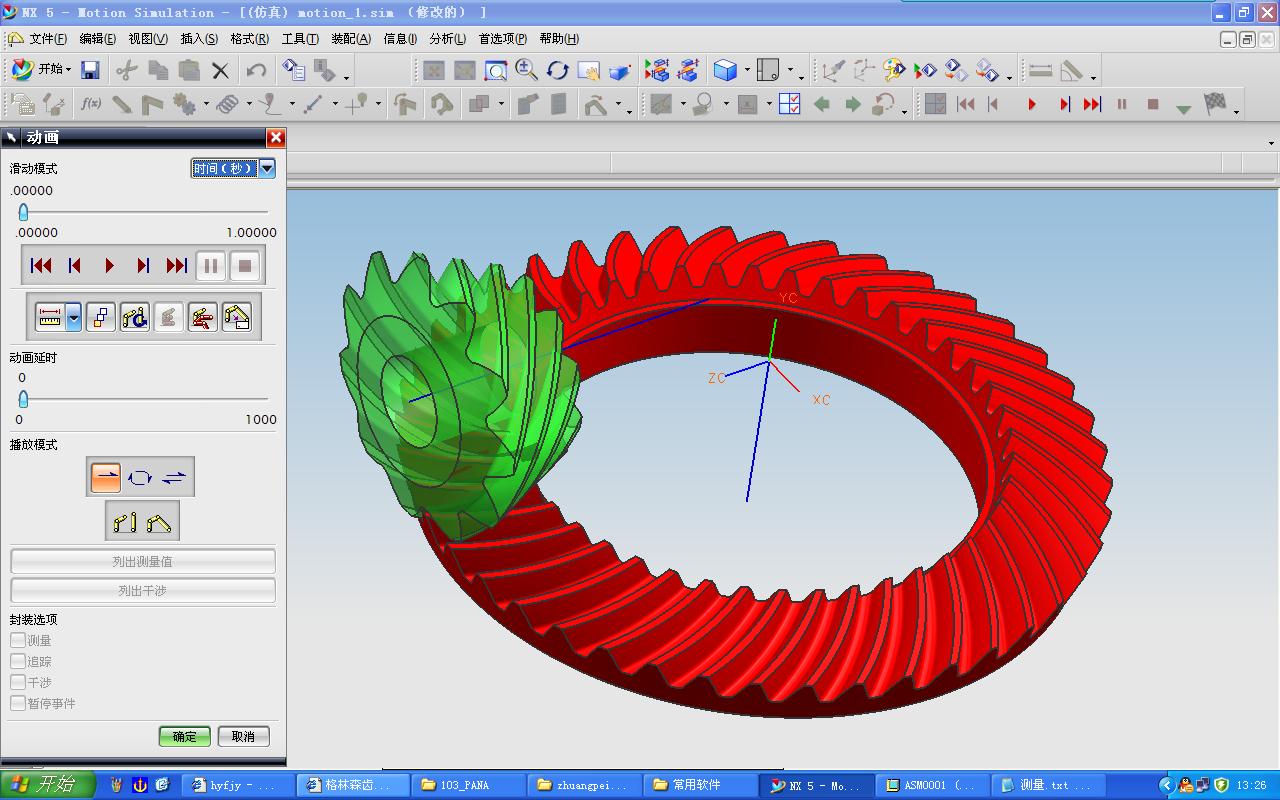

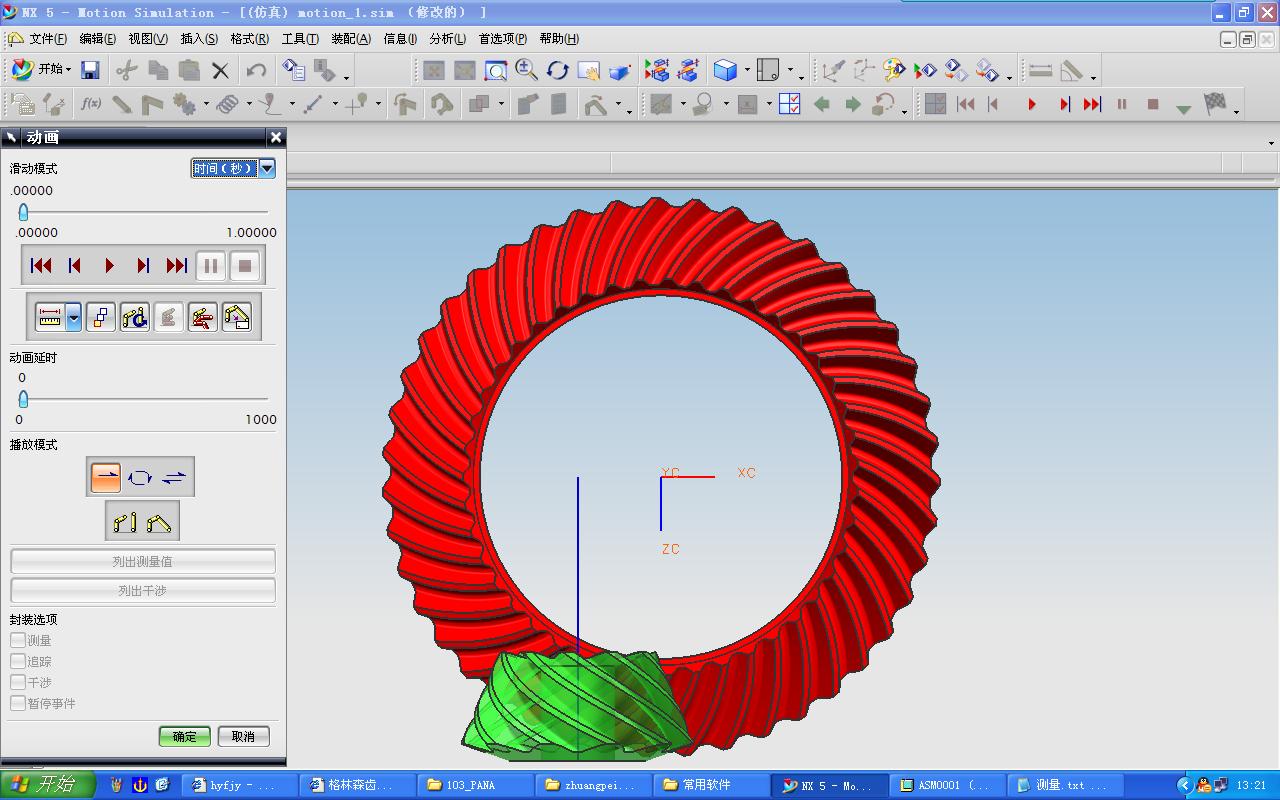

楼主传上了模型，有兴趣做了在UG上的转换，得到的一组图如下：

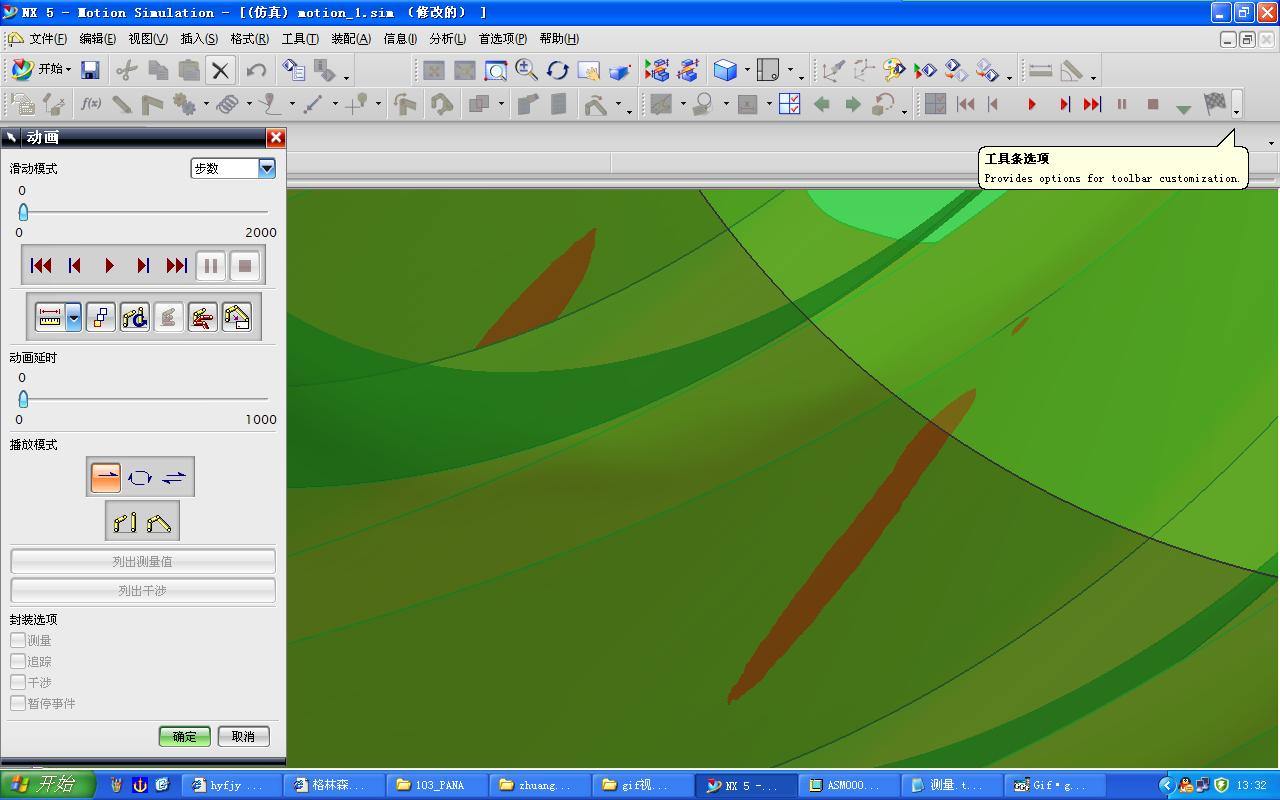

设置运动仿真后得到的啮合区图如下：

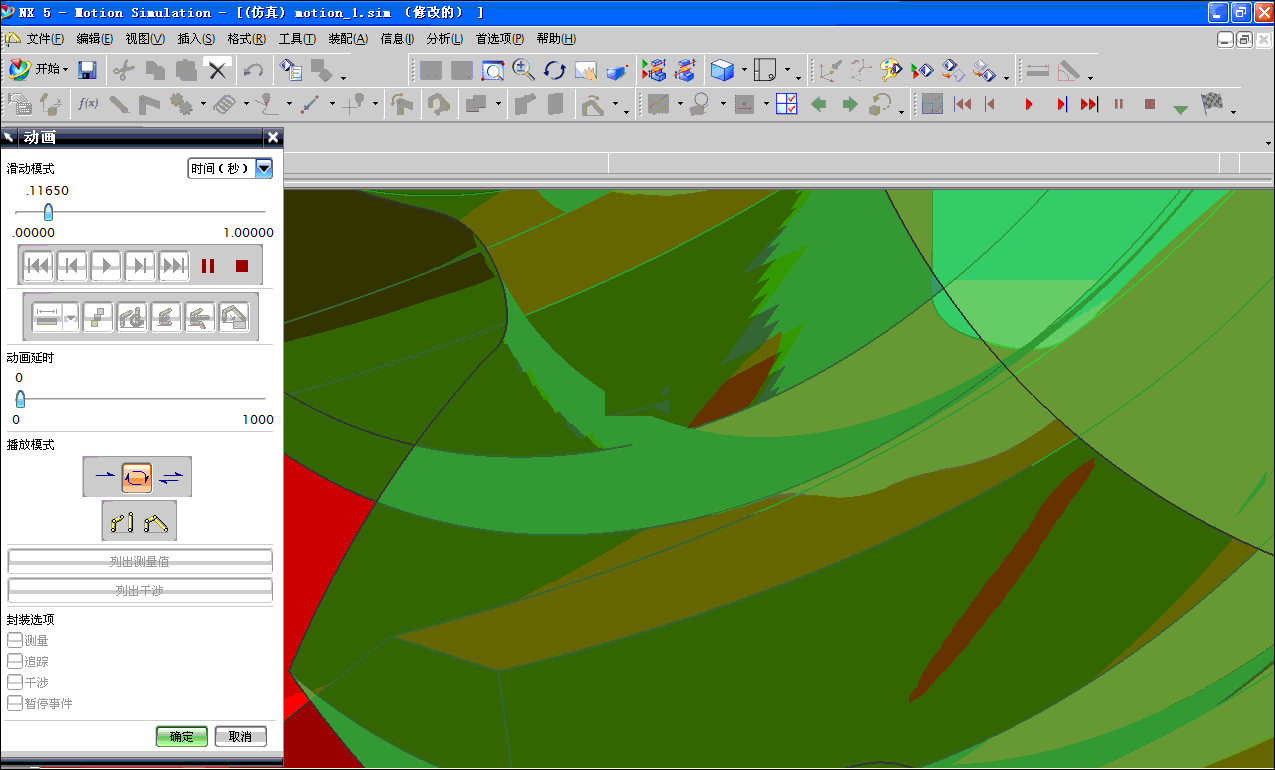

运动仿真的动画：



结论：我觉得造型尚不能满足接触精度要求，小轮顶接触，大轮根部接触。应对建模的数学模型进行修正。这也仅是一家之见，欢迎朋友们继续讨论，谢谢。

md1219

hyfjy 发表于 2012-1-15 13:40


登录/注册后可看大图

楼主传上了模型，有兴趣做了在UG上的转换，得到的一组图如下：

加工的参数是可以调的，这个模型跟理论模型做过对比，也还好的。我这个有没有可能是安装距引起的吗？

这边滚比，垂直轮位，轴向轮位这些参数刀具与齿坯进行布尔运算做出的齿面。
