小弟不懂。请大哥大姐叔叔阿姨用solidworks帮我画个锥齿轮

china-suyang · 发表于 2009-4-4 12:07

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yuanhao 于 2009-4-4 16:30 编辑

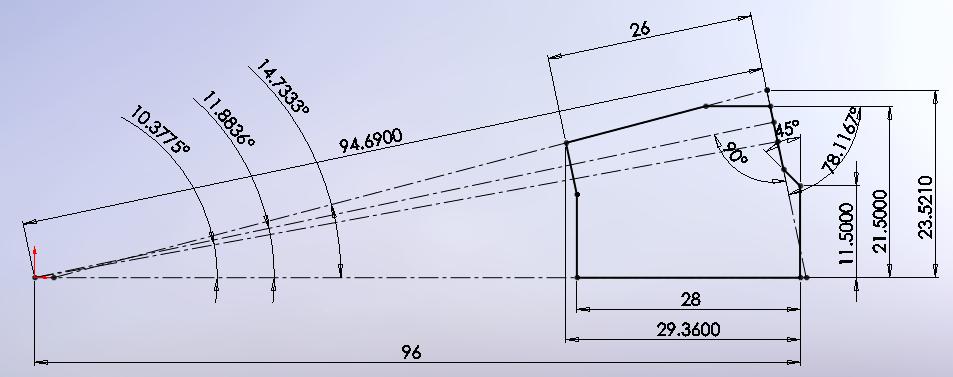

模数=3, 齿数=13, 齿形角=20°，分度圆直径=39，锥距=94.69，变为系数：高度x=0.37，齿高h=6.6, 轴交角60°图形见附件

woodee · 发表于 2009-4-4 16:05

配对齿轮应该是47齿对吧？
给你个Parasolid文件作参考，齿形有了，结构自己完成。

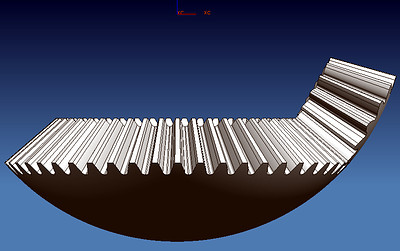

图示：

3D文件：

0SBG-Assy-M-Mar09.rar (1.68 MB, 下载次数: 119)

china-suyang · 发表于 2009-4-5 09:08

不甚感激！版主能把单个的图形做法说一下吗，我现在就是不能理解变位的问题！到底要怎么画！急
