请问UG中螺旋齿轮与斜齿条如何装配?具体步骤是怎样?

hyfjy

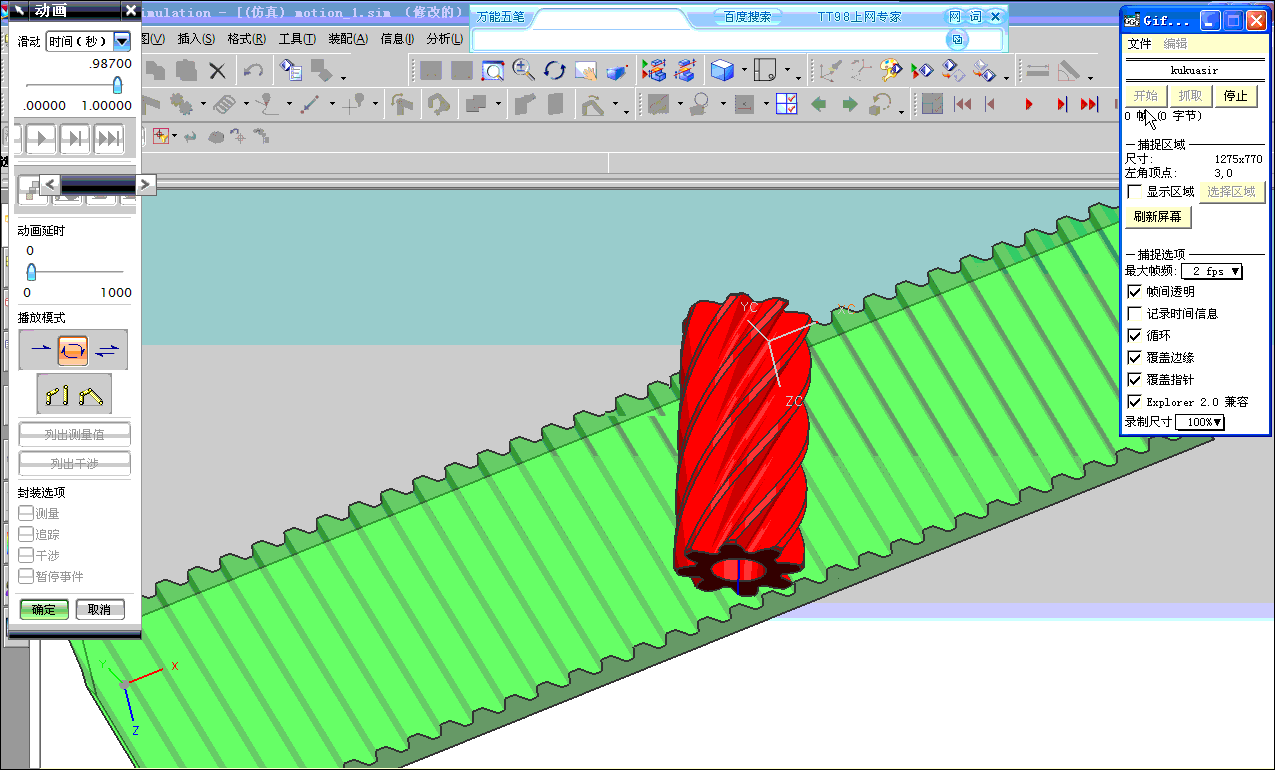

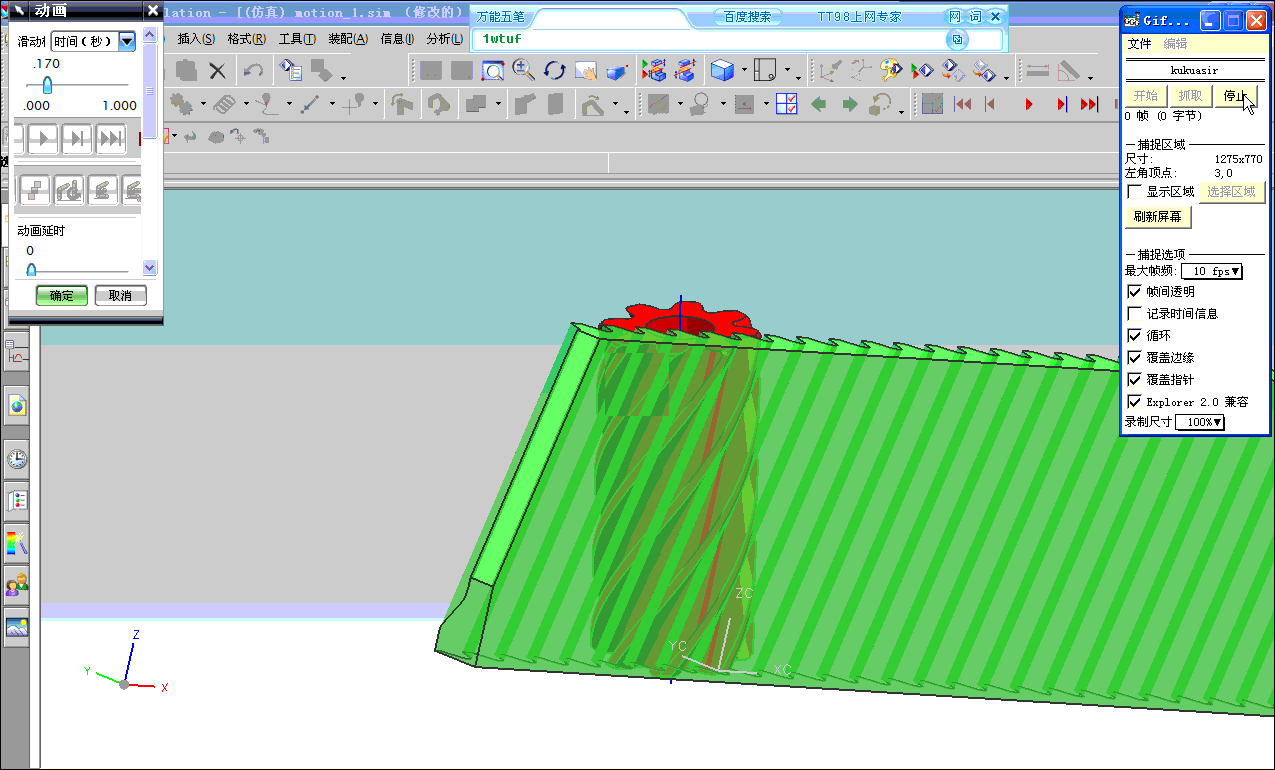

有事做就把时间忘了，做一套啮合的图后做出了运动仿真：把齿条的齿高系数也改成了0.85，加宽了齿条。

hyfjy

斜齿轮与斜齿条啮合的装配要把握以下几点：
计算啮合中心距，以斜齿轮的分度圆直径与齿条的中载面相切为目标，
如果斜齿轮有径向变位系数，相应的分离量为法向模数与变位系数的乘积。
注意螺旋角的方向性，尤其是齿条的螺旋角要与斜齿轮一致才行。
如果二者的螺旋角不一致时，啮合时得加大或减少某一零件的螺旋，使之形成配偶。
在UG中不断拉近零件模型后进行重新生成的操作以提高分辩率，可以使得啮合过程看得更加清楚。
大约也就是以上几点了，法向模数与压力角应该一致的吧，螺旋角可以不等。

juwenbin

  谢谢费老的解答!先祝费老新年身体健康,工作顺利,阖家欢乐!
     恕后生愚钝,对UG血齿轮与斜齿条装配过程还不太明白,希望费老能做一个装配过程的视频教程让后生学习!拜托了
