关于基圆与齿根圆之间的连接线

引用 jdld 2016-8-18 16:08

自己顶一下。

引用 mrmrw 2016-8-18 16:17

这两者之间就是过渡曲线！
过渡曲线的处理比较复杂，是基于刀具范成加工而形成，不仅与刀具相关，还与加工方式相关。
对于渐开线圆柱齿轮的齿根过渡曲线，如果是齿条型刀具来范成，请参考郭老师编的化工版机械设计手册中的论述与图形。
另外，在本论坛中都有不少帖子来处理这个问题。

引用 jdld 2016-8-18 16:23

mrmrw 发表于 2016-8-18 16:17
这两者之间就是过渡曲线！
过渡曲线的处理比较复杂，是基于刀具范成加工而形成，不仅与刀具相关，还与加工 ...

谢谢，请问您一般怎么处理(建模)过渡曲线，基圆与齿根圆相距太远时，只用0.38m圆弧连接不够，再加渐开线相切直线？

引用 zbq2334 2016-8-19 16:47

齿根过渡曲线，我一直使用我推导的式子做3d图，今拿出来晒晒，抛砖引玉。

引用 zbq2334 2016-8-20 14:09

齿根过渡曲线，我一直使用我推导的式子做3d图，今拿出来晒晒，抛砖引玉。

引用 jdld 2016-8-20 16:28

zbq2334 发表于 2016-8-20 14:09
齿根过渡曲线，我一直使用我推导的式子做3d图，今拿出来晒晒，抛砖引玉。

    是否考虑基圆与齿根圆不同位置的情况？

引用 cw118876 2016-8-20 20:17

谢谢楼主分享这么好的资料！

引用 zbq2334 2016-8-22 11:58

请搞清楚这是本人推导的式子，是原创，不是来自哪里的资料，没见过哪本书上有的！
辛苦推导的式子贡献于论坛，却不见加分，深感论坛不识货，失望！

引用 hwhcj 2016-8-22 20:55

搞了好久也没有搞定，过渡曲线

引用 jdld 2016-8-23 07:46

hwhcj 发表于 2016-8-22 20:55
搞了好久也没有搞定，过渡曲线

可以交流一下

引用 pauleta 2016-8-23 10:06

过渡曲线的大体成形原理，当然刀具外形不同过渡曲线也不相同

引用 zbq2334 2016-8-23 11:26

12楼没考虑压力角，0.38m是20°时的全圆弧，有双圆弧和单圆弧之分；没考虑螺旋角，当斜齿轮时刀尖是椭圆弧，有双圆弧和单圆弧之分，过渡曲线是椭圆弧的包络；没考虑齿厚，齿厚并不是均匀分配的。

引用 zbq2334 2016-8-23 14:54

用excel将6楼式子进行计算，不就能算出椭圆弧包络的过渡线了吗！
一对啮合齿轮在分度圆切向进行齿厚分配是设计中常用手段，即齿轮1齿厚增加，齿轮2齿厚相应减小，或反之。

引用 zbq2334 2016-8-23 15:38

用6楼我的式子做个例子：mn=1,z=1,alf n=14.5°,beta=18°,xn=1,da=10.67,df=6.86,sn=2.2,刀尖半径=0.3

引用 zbq2334 2016-8-23 15:39

接着……

引用 zbq2334 2016-8-23 15:42

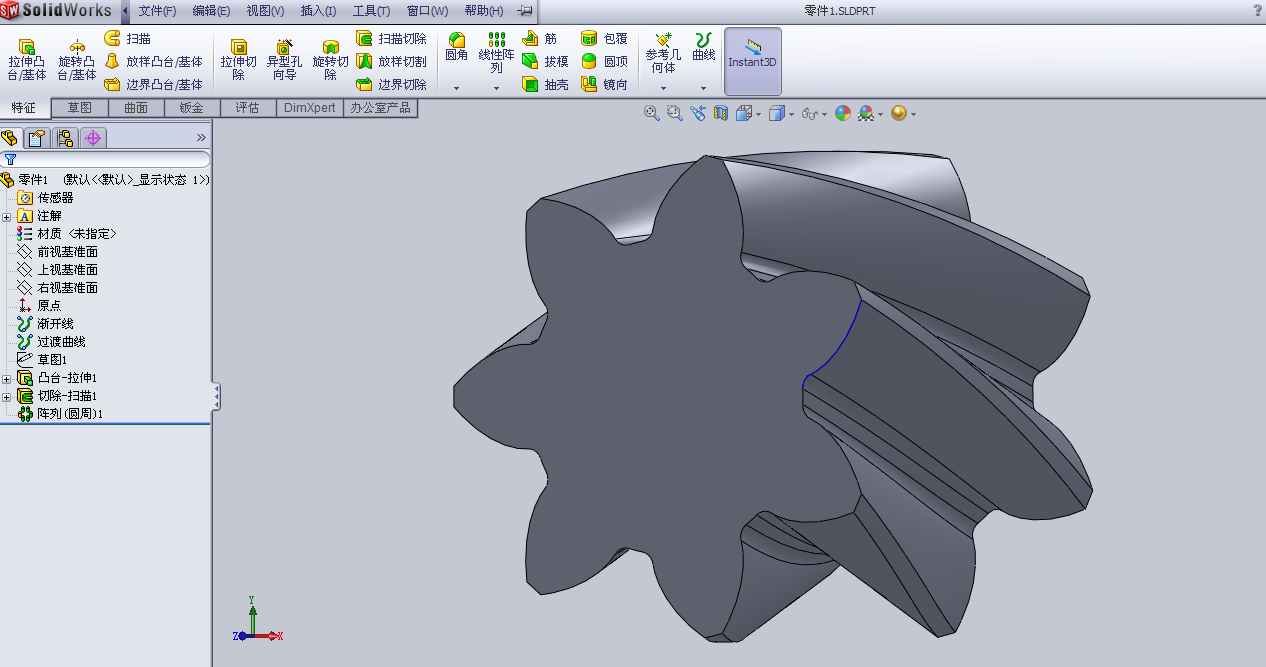

sw三维图 零件1.rar (737.1 KB, 下载次数: 14)

2016-8-23 15:41 上传

点击文件名下载附件

引用 zbq2334 2016-8-24 09:41

15楼中z=1是我打字错了应该z=7,即7齿，特纠正。
另外，dFf也可用6楼式子算出，即交点处的直径。

引用 hwhcj 2016-8-24 19:32

起测点如何确定？计算公式

引用 hwhcj 2016-8-24 19:34

滚刀根部的曲线，要用迭代计算，难
