寻求：SolidWorks圆锥齿轮的手工画法！

蜡笔 · 发表于 2011-12-22 21:35

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

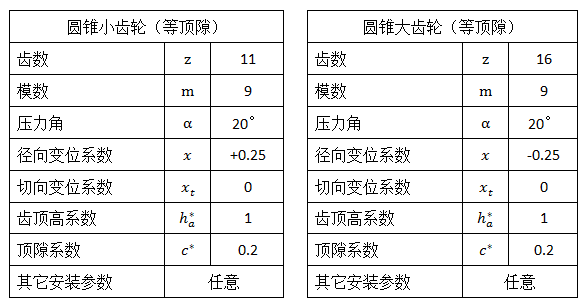

以上述一对圆锥齿轮为例，在SolidWorks中如何一步一步画出来呢？
对比手册，尝试画了一些草图，有些参数不是很理解，所以，特别希望比较熟悉的兄弟姐妹们指点，多谢！
可以的话，请上传建完的圆锥齿轮模型，在下再打开慢慢研究吧。。。

顺便问下，对于等顶隙的圆锥齿轮，齿顶角=齿根角吗？是否下图中的角度1=角度2呢？？？


杨大侠 · 发表于 2012-1-1 18:53

用UG做相对要好做一点，SW建基准平面不方便！

空穴来疯 · 发表于 2012-1-1 22:40

是大小齿轮的齿顶角与齿根角互等

mengyan1w · 发表于 2012-3-1 11:53

UG做弧齿锥齿轮怎么样啊？
