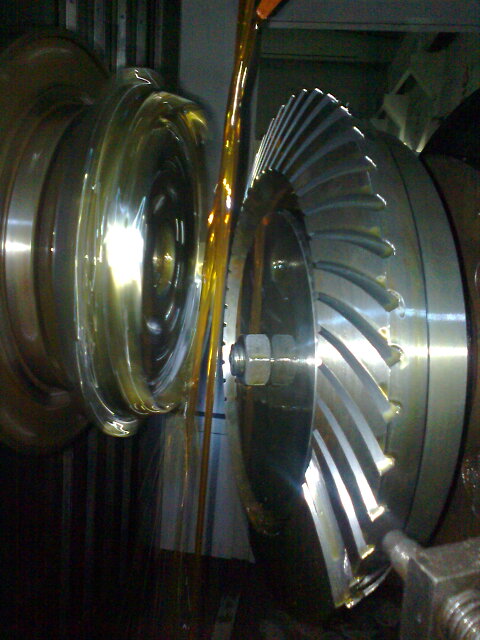

锥齿轮加工

nieshaowu · 发表于 2011-12-20 14:50

您需要登录才可以下载或查看，没有账号？注册

x

ranhlong · 发表于 2011-12-20 17:56

数控的床子

username · 发表于 2011-12-20 20:07

看应该是正在精加工，不过余量也太大了吧。

hyfjy · 发表于 2011-12-20 20:24

看样子象是在粗切开槽，留的余量有点大呢
一般说初切时全齿深要到位甚至要超深0.15左右，不上精切刀的齿顶参加切削。
粗切其实是大轮加工中相当有讲就的，要效率高，又要保证精切的余量较小，让精切刀的耐用度提高。

fengyouliang · 发表于 2011-12-20 21:50

准备涉足锥齿轮领域

马文辉 · 发表于 2011-12-20 22:38

本帖最后由马文辉于 2011-12-20 22:40 编辑

只不过是楼主的工作态度比较谨慎，粗切时没有一次进够尺寸，分n刀加工罢了。不过看楼主使用的工装是有些简陋。

nieshaowu · 发表于 2011-12-21 08:14

马文辉发表于 2011-12-20 22:38

登录/注册后可看大图

只不过是楼主的工作态度比较谨慎，粗切时没有一次进够尺寸，分n刀加工罢了。不过看楼主使用的工装是有些简陋 ...

哈哈。。。对的。。。我们有粗切机，这台是数控精切机。。。。我们这样精切大轮，主要是一点一点验证机床的刚性和效率

吕世祥 · 发表于 2011-12-21 09:45

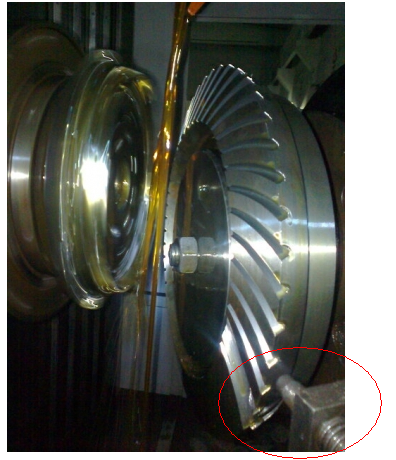

请问楼主，图中红圈处是个什么机构？有啥作用？

nieshaowu · 发表于 2011-12-21 11:14

吕世祥发表于 2011-12-21 09:45

登录/注册后可看大图

请问楼主，图中红圈处是个什么机构？有啥作用？

对齿规，对刀用的

马文辉 · 发表于 2011-12-21 22:54

nieshaowu 发表于 2011-12-21 08:14

登录/注册后可看大图

哈哈。。。对的。。。我们有粗切机，这台是数控精切机。。。。我们这样精切大轮，主要是一点一点验证机床 ...

那是台什么型号的铣齿机，验证的结果怎么样？很感兴趣，如果方便请告示些。
