[操作使用] 斜齿轮加工不了？

发表于 2011-12-18 18:15 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

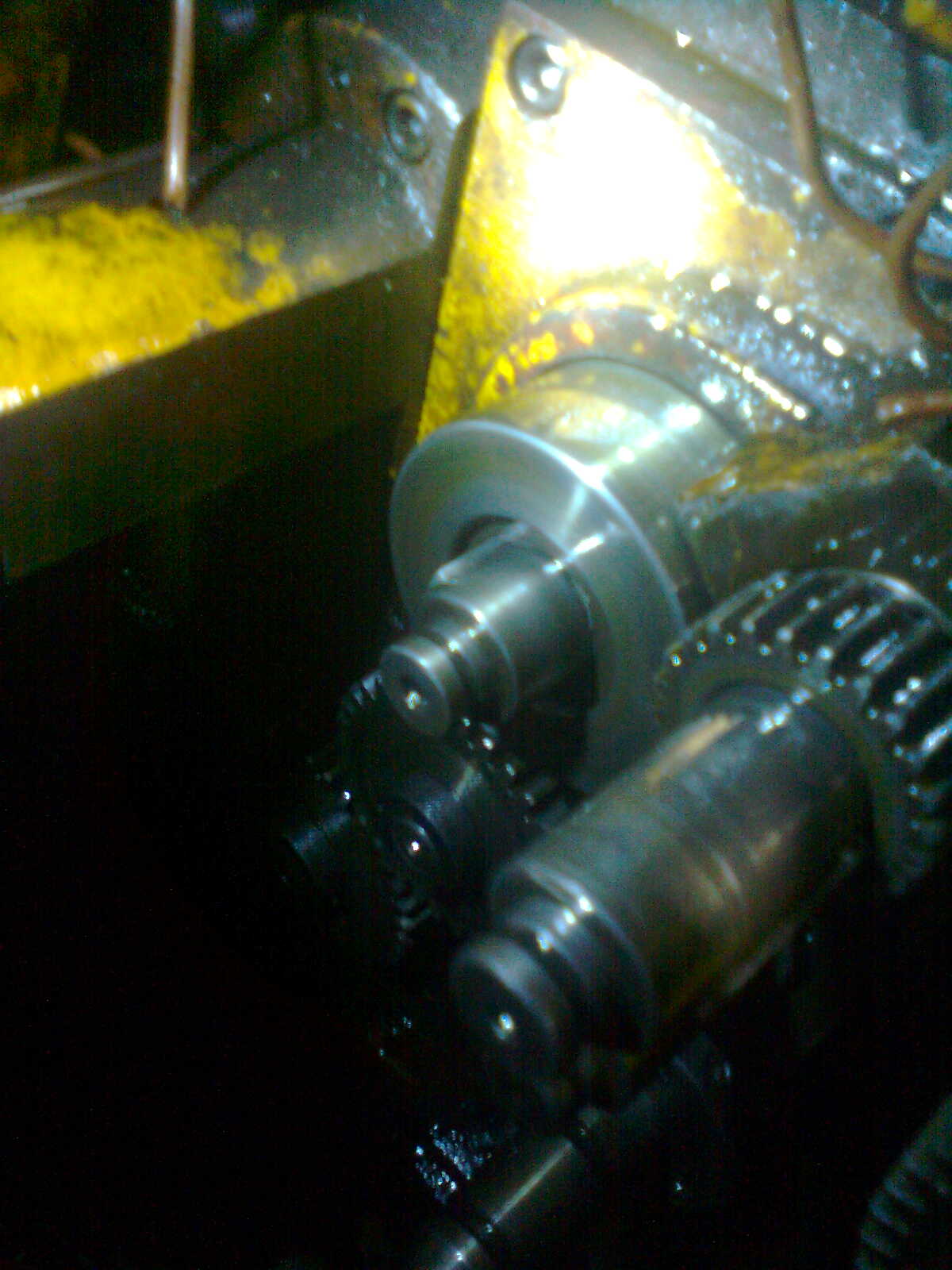

大家好！我们厂最近买了一台营口的3180H滚齿机，但是回来后加工斜齿做不了，就是后边差动部分转不动，我们把差动套装上后，在把差动部分的挂轮装上，在安点动就跳闸，挂轮就转不动用手转也转不动？但是加工直齿轮就好着，我们在把差动挂轮卸下，用手转最左边的轴也是转不动（就是差动部分的轴），我们在把行星轮卸下来看是好的，不知道什么原因？请各位高人指点迷津！谢谢！图像0074.jpg





回复

发表于 2011-12-18 19:59 | 显示全部楼层

多看下机床说明书吧。如果差动传动轴在工作中有转，那就是你离合器M2用的还是M1的。。。

回复

发表于 2011-12-19 09:30 | 显示全部楼层

挂轮轴上有一个拨叉要换个方向，看一下说明书

回复

楼主| 发表于 2011-12-19 18:47 | 显示全部楼层

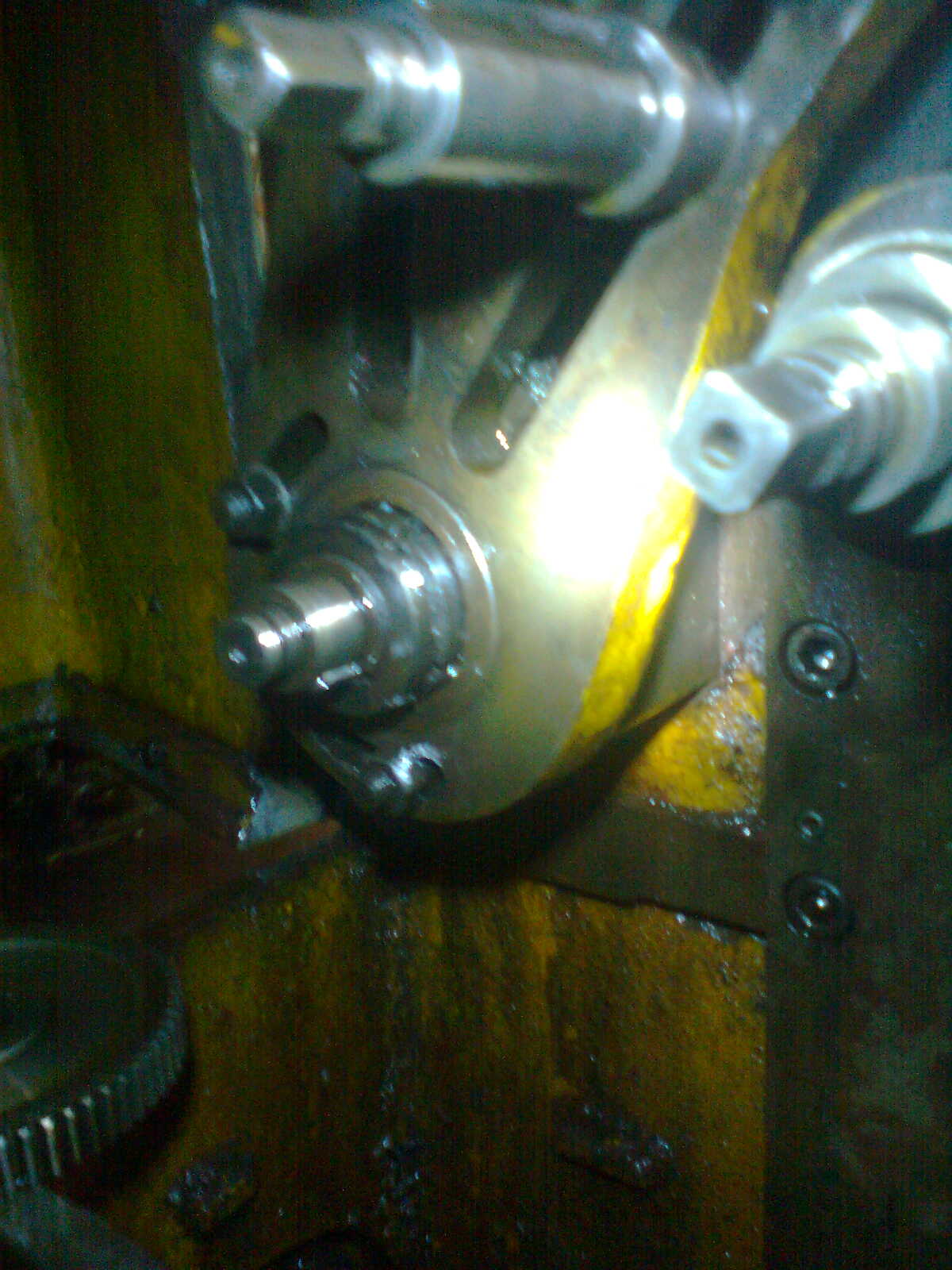

谢谢你们的回复，我们在市场上买的旧机器，没有说明书。我发的最后一张图片就是做斜齿轮时用到的轴，是最左边的轴，轴根本就转不动？是那个轴上有拨叉？谢谢！

回复

发表于 2011-12-19 20:54 | 显示全部楼层

不是差动上的铜蜗轮卡死了，你可以看一下

回复

发表于 2011-12-19 20:57 | 显示全部楼层

不是差动上的铜蜗轮卡死了，你可以看一下

回复

发表于 2011-12-20 09:07 | 显示全部楼层

拨叉在分齿挂轮主动轮的前一根传动轴上，应该在挂轮e轴上。分齿挂轮主动轮a和f在一根轴上，把挂轮e卸下来，里面有个拨叉，检查一下，可能叉在加工直齿的位置上了。

回复

发表于 2012-2-12 22:48 | 显示全部楼层

好像这根轴是手很难弄动的，你看下刀架快速升级动不动

回复

发表于 2012-2-12 23:58 | 显示全部楼层

看加工直齿轮时，“最左边的轴”是否能正常旋转，“最左边的轴”里面有一套蜗轮蜗杆，正常走刀和快速时，才能转动，用手当然转不动了。

回复

发表于 2012-2-13 00:07 | 显示全部楼层

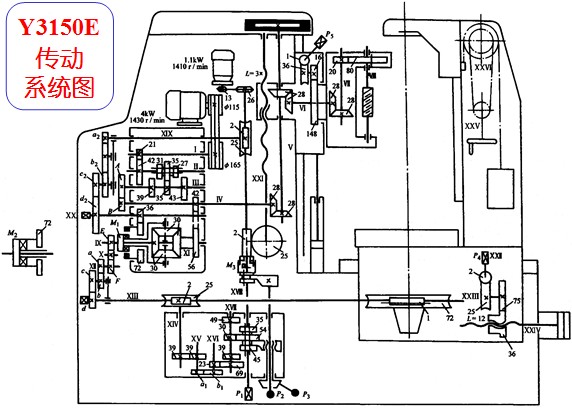

贴上个类似的结构图
