蜗杆加工请教

yaosb

近来公司在做一种双头ZN型蜗杆，定了一台日本的数控外螺纹（圆）磨床，日本的验收验收报告给的是用ZI型蜗杆的测量结果，我想了解一下是否用外磨不能磨出ZN型蜗杆？？？

hucl45

ZN型蜗杆与ZI型蜗杆是两种不同形式的蜗杆,它们都可以用蜗杆磨床来精加工

yaosb

2# hucl45

yaosb

可是折腾了好长时间了，在外滚道磨床磨出来的咋也出不来ZN型的，只能出来渐开线型的请指点！！

dongjingzhiji

普通圆柱蜗杆若用直线切削刃在车床上加工，按刀具安装位置不同，切出的蜗杆又可分
为阿基米德蜗杆(ZA)、渐开线蜗杆(ZI)和法向直廓蜗杆(ZN)等。

ZA阿基米德蜗杆
车刀刀刃平面通过蜗杆轴线，车刀切削刃夹角2α=40° 切出的蜗杆，在轴平面上具有
直线齿廓，法向剖面齿廓为外凸曲线。而端面上的齿廓曲线为阿基米德螺旋线，故称为
阿基米德蜗杆。这种蜗杆加工和测量都比较方便，故应用广泛。但导程角γ过大时加工
困难。难以用砂轮磨削出精确齿形，故传动精度和传动效率较低。

ZI渐开线蜗杆
车刀切削刃平面与蜗杆的基圆柱相切，被切出的蜗杆在轴平面上具有凸廓曲线，而在垂
直于轴线的端面上的齿廓为渐开线，故称为渐开线蜗杆。这种蜗杆可以磨削，故传动精
度和传动效率较高，适用于成批生产和大功率、高速精密传动。

ZN法向直廓蜗杆
当蜗杆导程角 γ较大时，为了使车刀获得合理的前角和后角，车制时车刀刀刃平面放在
蜗杆螺旋线的法平面上，这样切出的蜗杆，在法向剖面上齿廓为直线，故称为法向直廓
蜗杆。而在垂直于轴线的端面上的齿廓曲线为延伸渐开线，因而又称为延伸渐开线蜗杆。
这种蜗杆切削性能较好，有利于加工多头蜗杆，且可用砂轮磨齿，常用于机床的多头精
密蜗杆传动。

随着技术和产品要求的进步，需要切削速度进一步提高，车削法产生了瓶颈，于是出现
了旋风铣。即用旋转的刀具来提高切削线速度(可达每分钟400米)，工件则无须高速旋转。

蜗杆的旋风铣加工方法分两种，内旋风whirling和外旋风milling.

内旋风：工件圆周与刀牙圆周内切（蜗杆在刀盘内部） 精度可达DIN7 Ra0.8
外旋风：工件圆周与刀牙圆周外切（蜗杆在刀盘外部） 精度可达DIN6 Ra0.4

详细请看 http://www.gearbbs.net/forum.php?mod=viewthread&tid=6221&page=1#pid40534

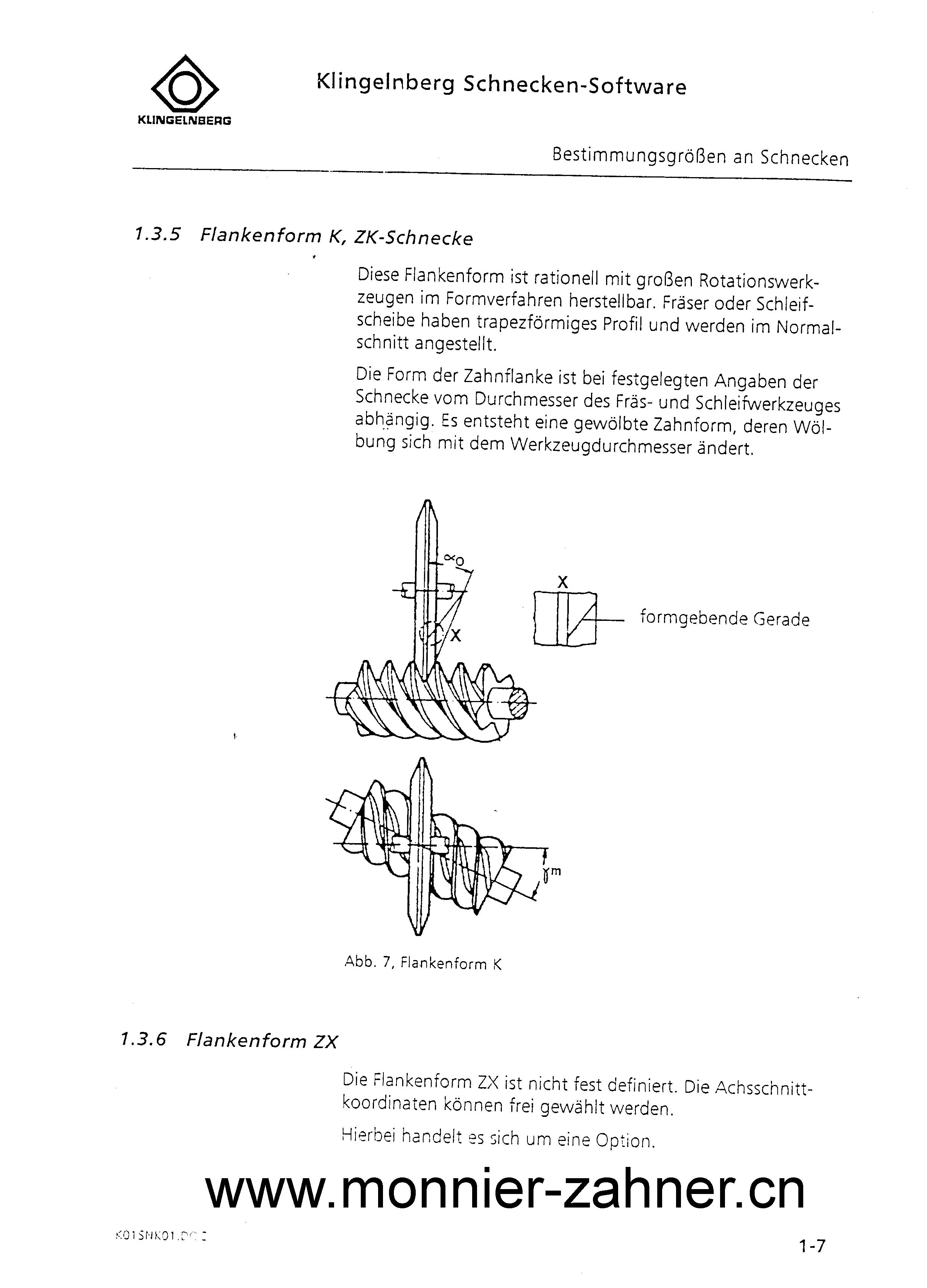

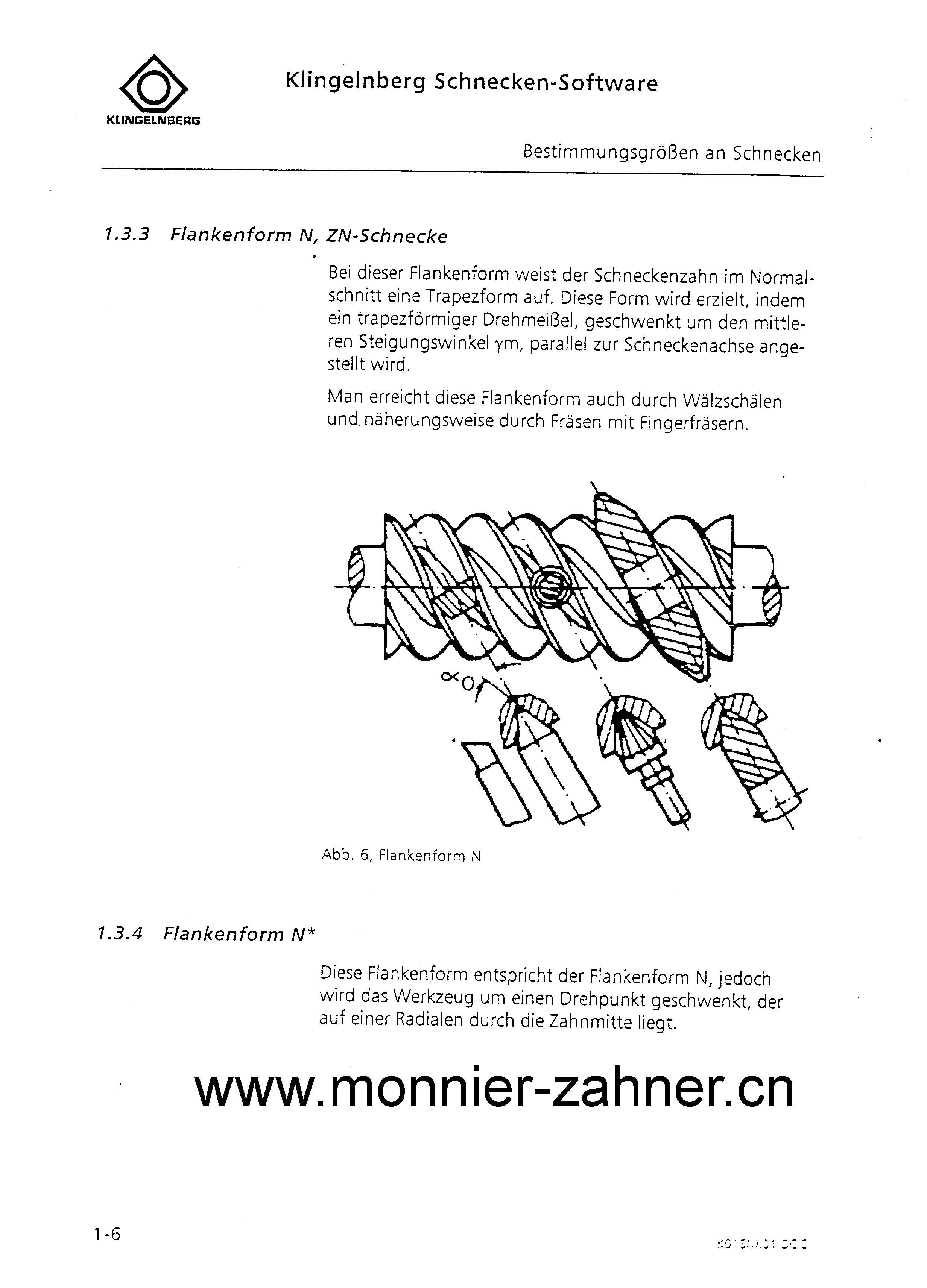

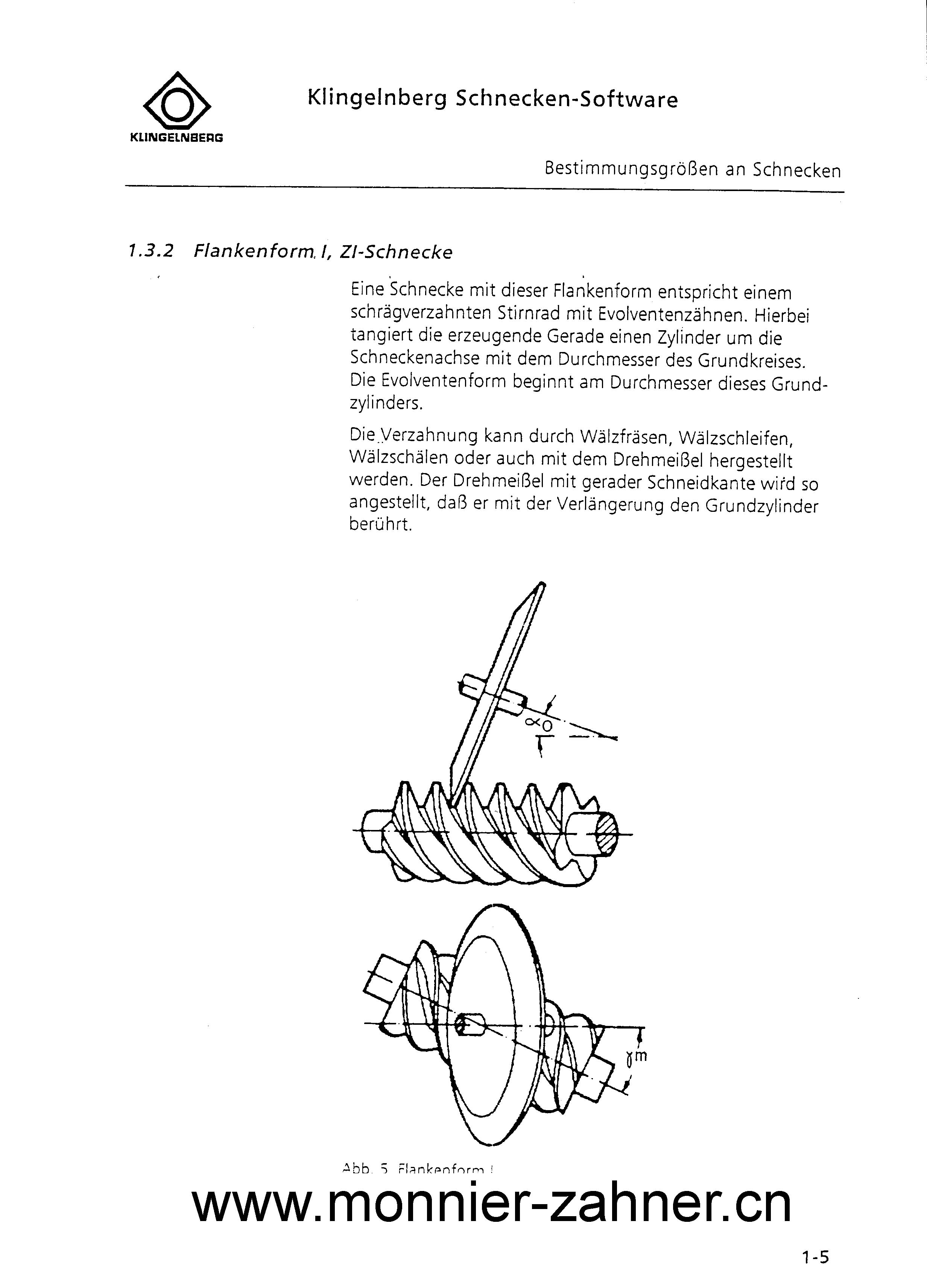

另附几张成型原理示意图供您参考（扫描件，德语）：

hucl45

请阅读齿轮手册下册加工篇,普通圆柱蜗杆,蜗轮的加工,精度要求较高的蜗杆可用蜗杆磨床(青海第二机床厂生产),铲齿车床,螺纹磨床加工,对于ZA,ZN,ZI 三种形式砂轮的安装角度不同,详见你所使用的磨床型号及使用说明书.

yaosb

从加工的过程来看，用直廓形状的砂轮磨出来的蜗杆是渐开线的；
是否可以这样理解，如果用渐开线形状的砂轮就能磨出来直廓形状的蜗杆，即ZN型蜗杆？

yaosb

6楼的“hucl45“兄弟，今天咨询了一下青海二机，说目前只能磨削加工ZA、ZI型蜗杆，而对ZN型蜗杆现在还没有加工手段。

hucl45

建议你咨询一下哈一工,如果他们能加工出ZN 型的蜗轮滚刀,那末,他们就能加工ZN型的蜗杆,他们是用蜗杆磨床还是螺纹磨床.
其他工具厂还有汉江工具厂

徐雪峰SD

我们用汉江的蜗杆磨床可以加工ZA,ZN(精度在能达到7级,数量少的可以精磨到6级)但ZI(渐开线蜗杆)加工不了,据说要专用磨床才可以
