关于GearTrax2011中齿高系数、顶隙系数的输入

蜡笔 · 发表于 2011-11-26 14:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由蜡笔于 2011-11-26 14:18 编辑

在下对齿轮不是很了解，在应用GearTrax2011插件生成齿轮模型的时候，一些数据是如何对应的呢？

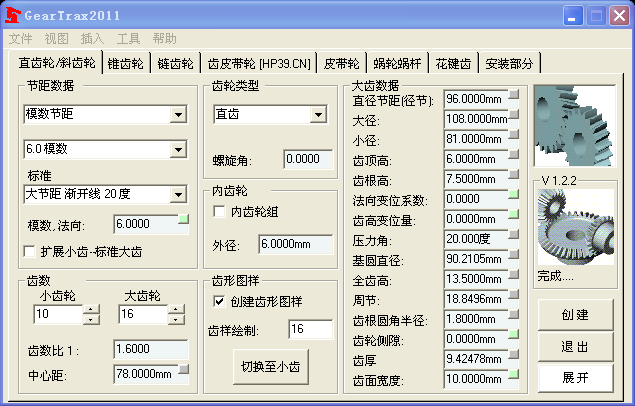

比如下图：
一个简单的“直齿圆柱齿轮”，其中的“齿高系数、顶隙系数”对应的是GearTrax2011界面的哪两个文本框呢？？？望指点！！！

freefreemen · 发表于 2011-11-27 07:28

选项里面有的

蜡笔 · 发表于 2011-11-28 22:09

本帖最后由蜡笔于 2011-11-28 22:10 编辑

齿高系数0.8通过选择“短齿渐开线20度”就可自动生成。

如下图：齿顶高=模数6×齿高系数0.8=4.8，即可验证。

但是：顶隙系数如何输入，未知啊！？！

工具 → 选项，好像也没有吧，望斑竹详加指点，谢谢！


mrmrw · 发表于 2011-11-29 08:36

GearTra是用来绘制示意型的齿轮3D的，不是精确建模用的！
它只提供了按标准定义的几种基本齿廓参数绘制，而且没有考虑齿顶高变动量的！
楼主不要可以追求了，只要按大模数20度的常规齿轮绘制，然后建模后再调整齿顶圆直径即可！

蜡笔 · 发表于 2011-11-30 21:48

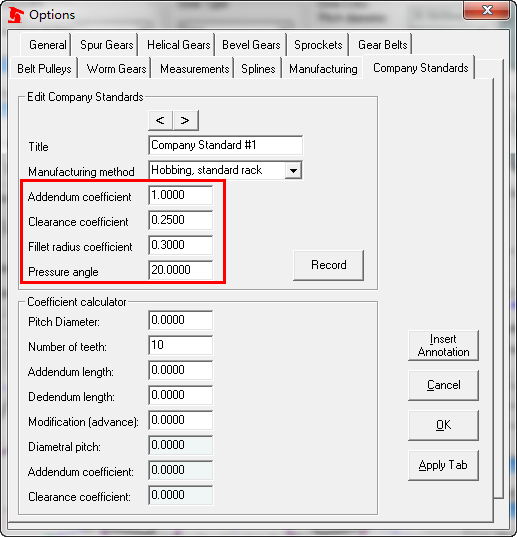

最后搞定了，通过工具—选项，编辑里面直齿轮的企业标准，就是自定义那些系数，就OK

freefreemen · 发表于 2011-12-23 14:28

本帖最后由 freefreemen 于 2011-12-23 14:30 编辑


freefreemen · 发表于 2011-12-23 14:32

贴错的图怎么删不掉
