外啮合摆线类齿轮的疑问

hyfjy · 发表于 2013-9-3 20:53

摆线轮的啮合如果针轮与摆线轮同方向转要容易得多，要设定成针轮固定，仅摆线轮旋转就要复杂一点，能计算出摆轮旋转速度就在计算上进了一步。


而这样转设置就容易得多了

heavyhe2008 · 发表于 2013-9-5 22:26

hyfjy 发表于 2013-9-3 20:17

登录/注册后可看大图

是的，以中心的转子为咬合件，随偏心轴转动，同时加上反向转动，合成就是与针轮的啮合了，速度要算一下， ...

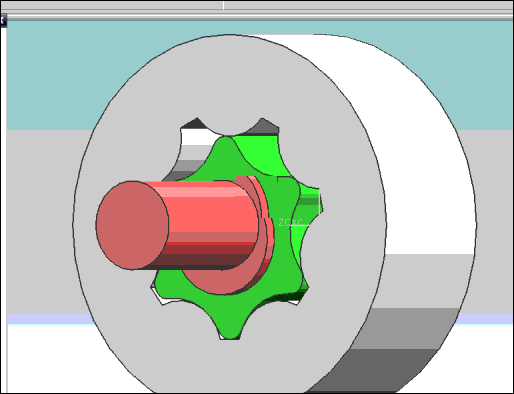

感谢hyfiy版主的指导，做了个外摆的运动仿真，请大神提提意见。

heavyhe2008 · 发表于 2013-9-6 21:41

heavyhe2008 发表于 2013-9-5 22:26

登录/注册后可看大图

感谢hyfiy版主的指导，做了个外摆的运动仿真，请大神提提意见。

嗯，版主那一句指导太重要了。越来越喜欢齿轮论坛。

EllisRay · 发表于 2016-5-18 00:19

今天算是学习了，感谢几位大神的详细分析，小弟受教。

tracy7101 · 发表于 2021-2-2 19:07

学习了，谢谢了
