【求助】关于塑料齿轮齿面粗糙度的检测方法

mrmrw · 发表于 2009-1-15 09:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

不少塑料齿轮的产品图上都有表面粗糙度Ra的数值要求，客户一般是要求提供粗糙度的检测数值的。
从齿轮的角度看，齿面是工作面，也是最重要的面，需要检测其Ra数值。但是，毕竟齿面不是平面，是渐开线拉伸后的曲面，一般的粗糙度监测仪都是固定探头，探头只能是沿直线前后伸缩。但是齿面有两个方向：一个是齿向方向，另一个就是沿渐开线的方向。ISO/TR10064-4:1998标准给出的检测方法一般的粗糙度监测仪都是难以检测的。
因此，请教高手：对于齿轮齿面粗糙度检测采用什么仪器比较好？怎么检测？

mrmrw · 发表于 2009-2-18 08:05

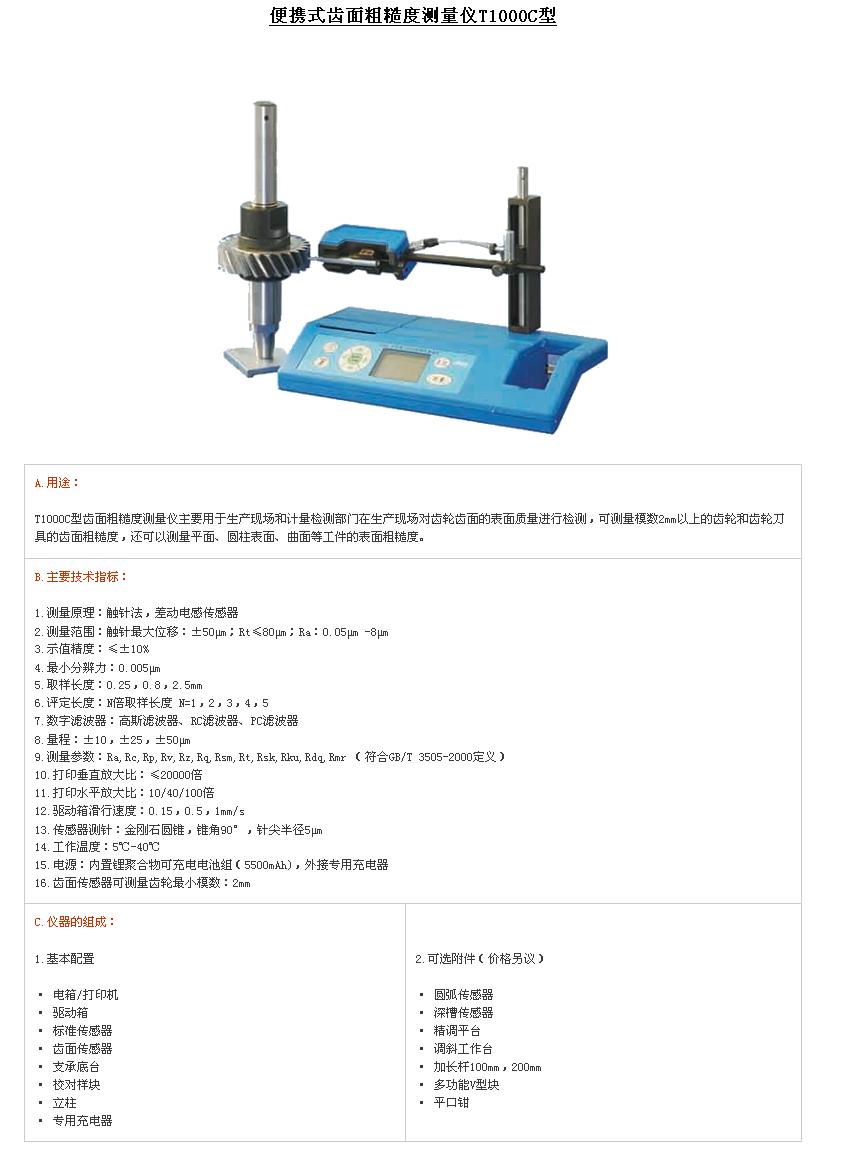

感谢网友的支持，给了一个解答

niuershiye · 发表于 2009-2-18 09:10

2# mrmrw

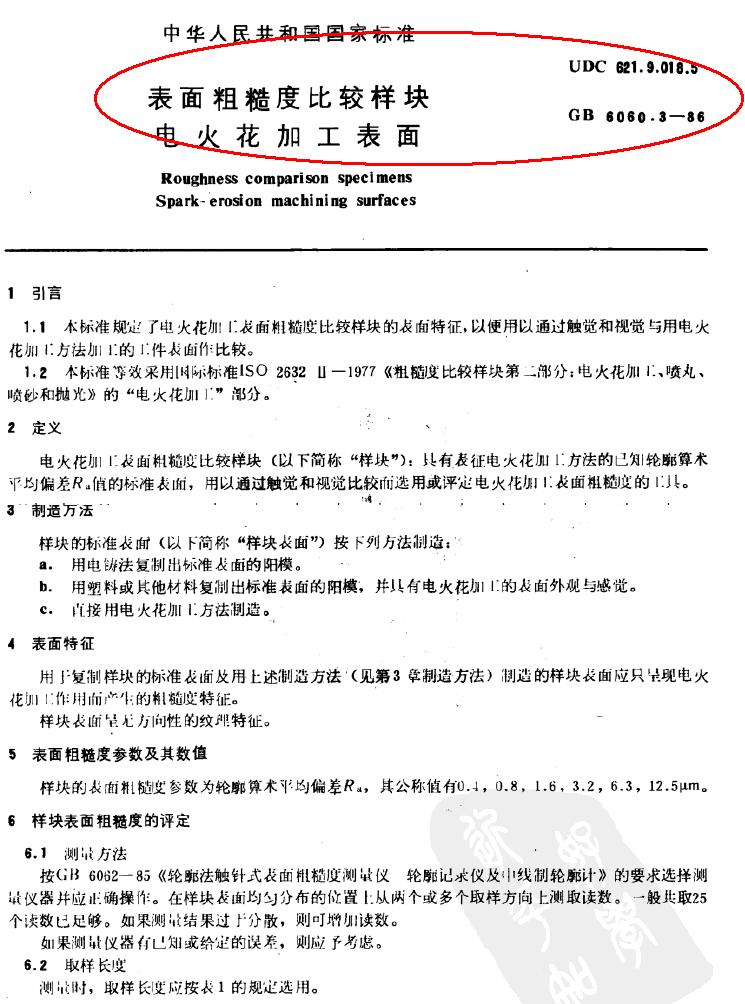

《中国机械工业标准汇编表面结构卷》中的相关标准
