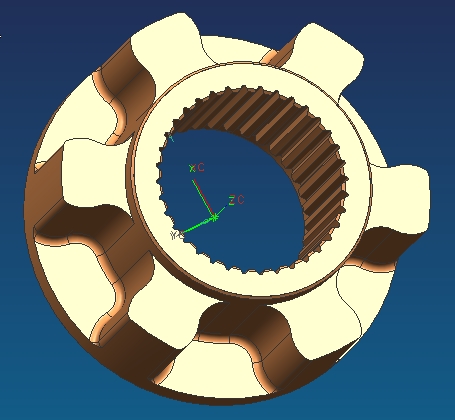

这是什么齿轮？

tmlaoliu

紧急求教各位大侠，这是什么齿轮？用什么设备加工？有哪个厂家可以加工？谢谢！

阿懵

粉末冶金和精密压铸可以加工，

Eaton

我看是先精锻后用车床车一下在用拉床拉内花键

poxiangzi

1）关注，我觉得这首先是个连接件，不是传动件的，对不对？

2）内花键可以用拉刀拉削成型、或者用插齿机插齿，拉削的可能性较大、因为效率高、工艺性好于插齿。

3）外侧六个齿可以压铸、可以锻造、可以粉末冶金，我觉得用锻造比较好，但不知道具体尺寸，所以无法判断锻造的工艺性好不好。

请补充。

tmlaoliu

谢谢楼上各位的关注。对这个零件我作一个说明：

1.这是一个传动件，配对的是一个内齿轮。我想了解的是外齿的加工。这个零件是我们将要作的产品上的零件；
2.目前我们的工艺安排：内花键用拉床拉、外部齿形目前只能用加工中心加工。
3.零件要求是模锻。

    但是由于是批量产品，加工中心加工效率太低，成本太高。我想知道：这种外齿叫什么齿轮？有没有加工这种齿轮的专机。谢谢！

poxiangzi

1）我觉得零件要求模锻是正确的选择，就是不知道直径、高度是多少，外齿是渐开线齿轮吗？看起来外齿不是用来传动的吧？
2）如果用加工中心的话，最好是插铣开粗，效率很高。
3）另外楼主是想寻求新工艺做这个产品吗？材质、硬度等基本条件最好是告诉大家，否则不好判断。

4）个人觉得，模锻是最好的选择。

tmlaoliu

谢谢你的关注，我在前面的帖子中说过，这是一个传动件，这是用于工程机械的重载传动齿轮副之一，与之啮合的是一个56齿的同类内齿轮，他的齿形不是渐开线的，而是圆柱形的，有人说是圆弧齿，齿顶的两面是一个圆两段弧，不知道是不是。齿轮的材质是42CrMo,要求外齿齿面高频淬火，表面粗糙度1.6，纯粹用模锻精度达不到要求。再次谢谢你的关注。

poxiangzi

不客气，希望你能早点解决问题，我认为“热锻+冷精整”应该可以满足要求的，呵呵，有点顽固，期待更多人参与你的话题。

tmlaoliu

“热锻+冷精整”这倒不失为一个好的思路，谢谢你的“顽固”！只是这个零件稍微大了一点 ，外圆145，厚度56，外齿齿厚28，内花键大径75，小径71，模数2，齿数36；零件净重3.6kg。如果采用冷精整，压机吨位可不小。

wgy.1966

我看外面是个联轴接，通过弹性体传递扭矩
