求助：齿轮检测

zhugaiying · 发表于 2008-12-26 12:40

您需要登录才可以下载或查看，没有账号？注册

x

哈尔滨生产的3906齿轮测量中心检测斜齿圆柱齿轮的齿形误差时，在检测报告上显示出来的齿形误差图是该斜齿轮法向齿形还是端面齿形，请高手指点，谢谢！

Eaton · 发表于 2008-12-26 13:30

结果是法向齿形误差

zhoulei24258 · 发表于 2008-12-27 13:10

我认为应该是法向齿形误差

zhugaiying · 发表于 2008-12-27 22:24

我认为斜齿轮检测报告上的齿形是端面齿形，因为检测报告上齿形图的纵坐标为ρ（曲率半径），而ρ值只能在斜齿轮的端面上计算得到，故齿形误差图就是该斜齿轮的端面齿形。

chinalyylj · 发表于 2008-12-30 23:11

齿轮设计按法面计算，而测量是在端面，计算也是按端面的，故结果是端面方向的

274194138 · 发表于 2009-1-1 19:09

那是端面的齿形

lzm · 发表于 2009-1-2 12:17

现在所有的测量中心所处理的都是端面齿形，根据其测量原理决定的

wangjunjtslhc · 发表于 2009-1-2 14:52

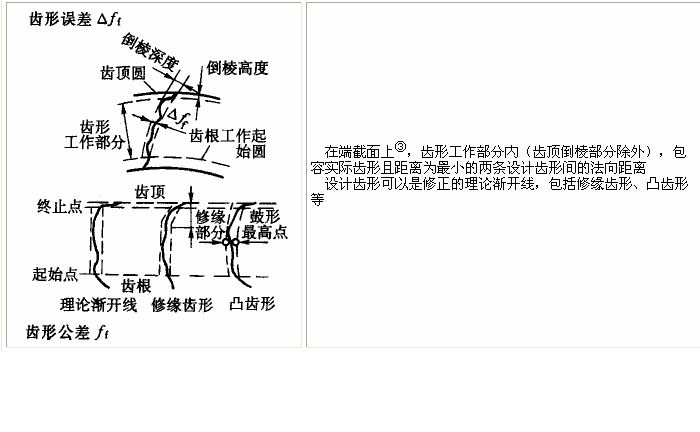

在端截面上。在机械设计手册中有，就是本人不会上传图片。

admin · 发表于 2009-1-2 18:25

在端截面上。在机械设计手册中有，就是本人不会上传图片。
wangjunjtslhc 发表于 2009-1-2 14:52

登录/注册后可看大图

在“高级回复”里，有“添加附件”，点后，找到你的图片，后面的就不用说了吧。

wangjunjtslhc · 发表于 2009-1-3 10:21

试著上传一下图片，可不可以成功，感谢版主的指点。
