AutoCAD Mechanical 齿轮绘制

skytiger · 发表于 2008-12-12 09:24

您需要登录才可以下载或查看，没有账号？注册

x

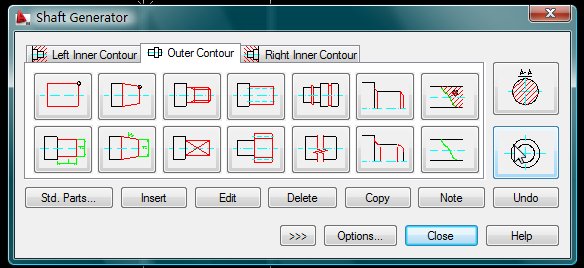

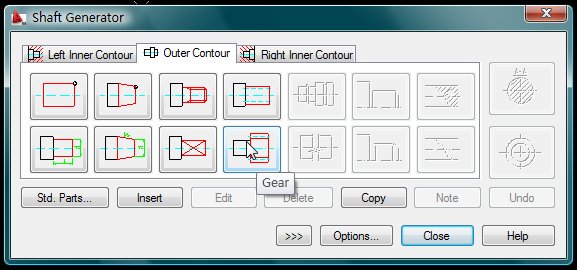

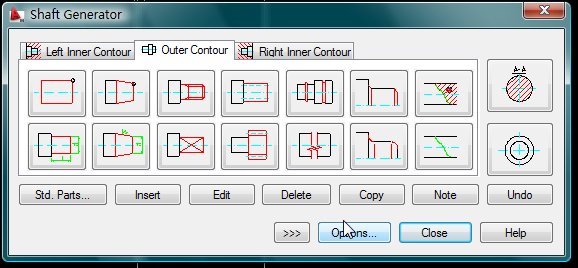

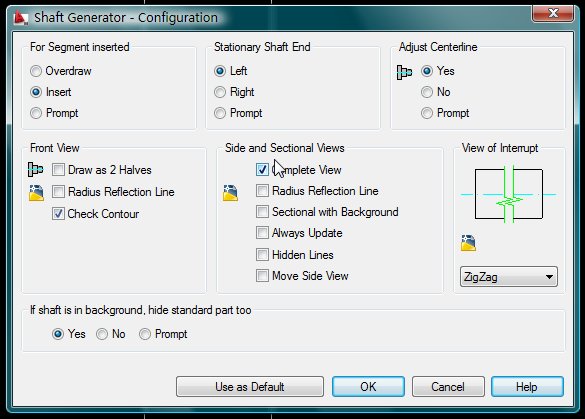

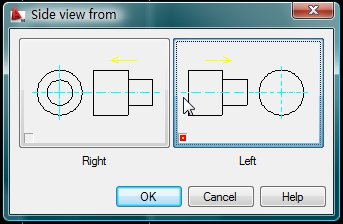

要点：要设置使用完整视图（Complete View）才能显示完整齿形。
检查过其渐开线齿形完全正确，过渡曲线与国标有差别但可以使用。
:) 其它版本也有不一定用2009。

freefreemen · 发表于 2008-12-12 18:06

mdt里面的变位齿轮的齿形是不准的:o

skytiger · 发表于 2008-12-13 09:13

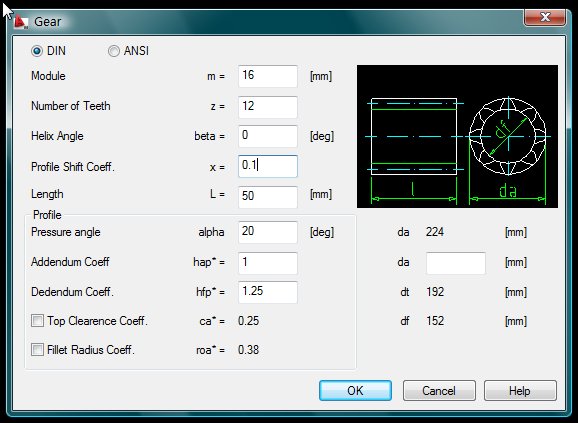

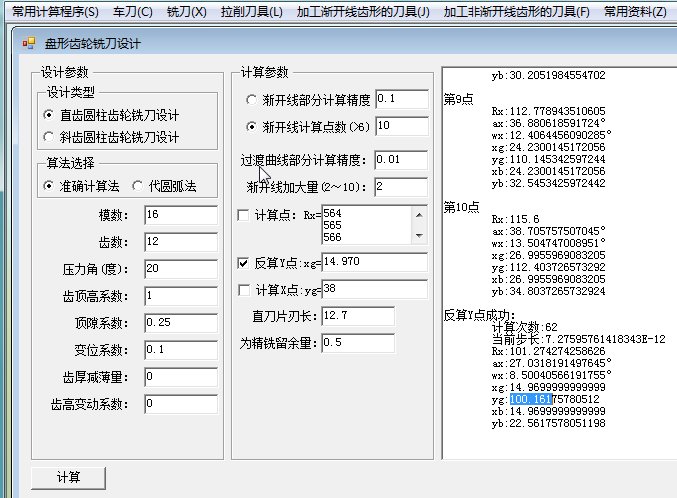

m=16,z=12,x=0.1

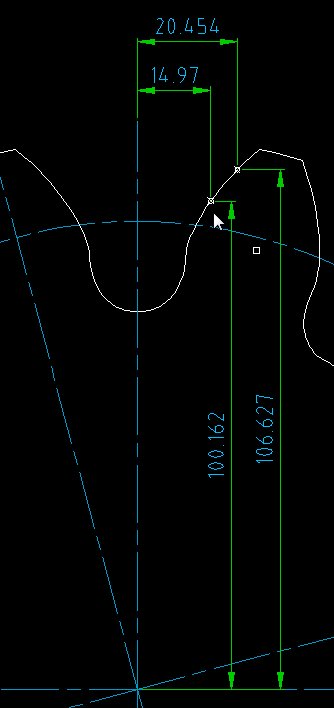

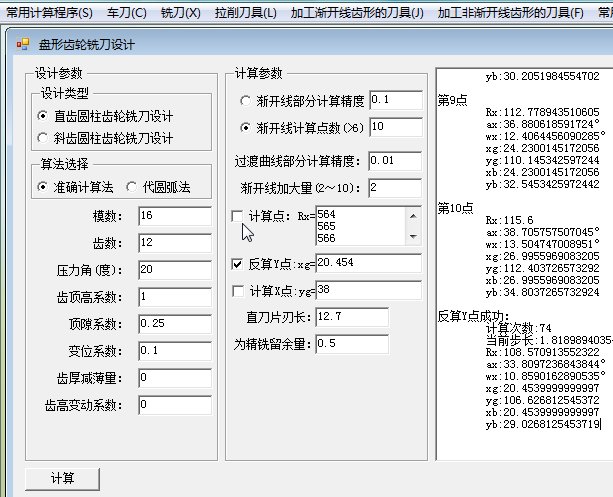

检查了渐开线上两点

freefreemen · 发表于 2008-12-20 22:18

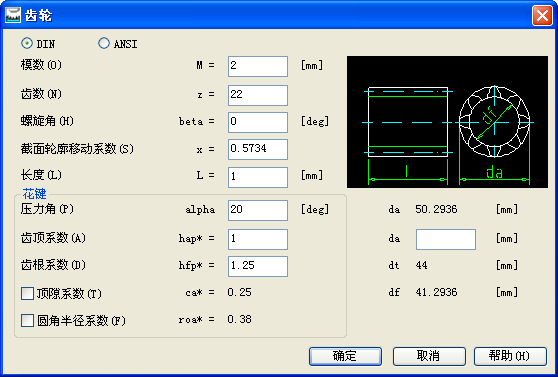

用MDT2005试了一下．

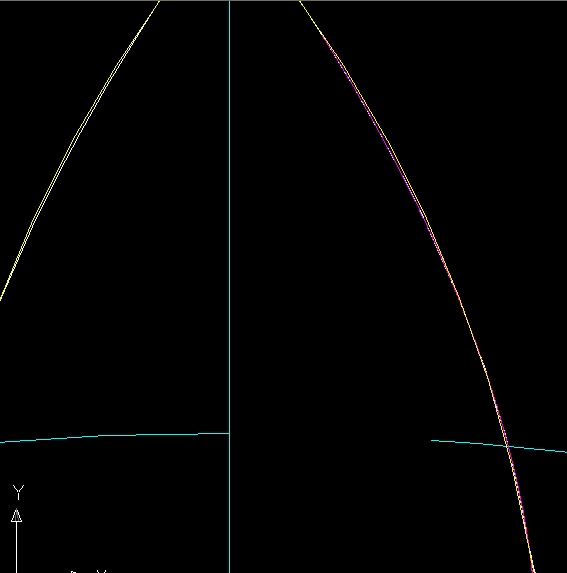

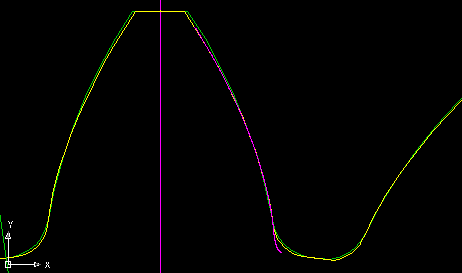

绿色的是ＭＤＴ的齿形，其他的是GearTrax和我算的齿形．
Ｍ＝２
Ｚ＝２２
α＝２０°
χ＝０.５７３４
明天再用MDT2009试一下:o

freefreemen · 发表于 2008-12-21 07:56

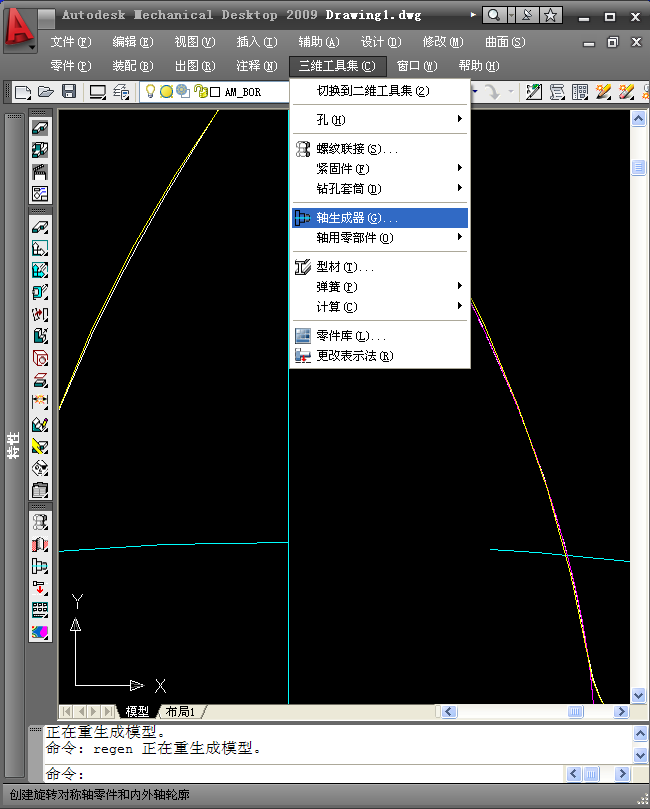

今天试了MDT2009,发现二维工具集下面生成的正确，三维工具集下生成的不准确:o

woodee · 发表于 2008-12-21 12:17

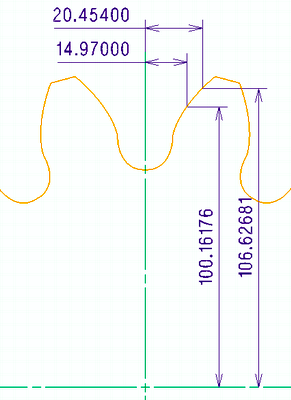

凑个热闹：

freefreemen · 发表于 2008-12-21 12:44

真热闹呀

huangkangle · 发表于 2009-1-13 19:32

楼主,在哪我怎么没看到

春哥 · 发表于 2009-3-24 23:14

我也没看到，指点一下。

xiepeng · 发表于 2009-4-2 20:17

这是CAD2009啊?
