怎么确定斜齿轮参数

lixingjie

分度圆直径是d=400、齿数为Z=27的斜齿轮
我测的东西是国外的标准（设备是国外的人设计的斜齿轮）
是不是国外的标准模数或其它的算法和咱们国家的不一样？
（螺旋角是不确定的，是选好法向模数后在确定螺旋角）

求法向模数 ？螺旋角一定要在8到15度之间，最好在12度左右
谢谢！！

admin

模数要不公制，要不英制。

niuershiye

自己写一个小程序，用模数（含折算到模数的 D。P制）作循环依据求 beta  。
等式 ：d = mn . z  / cos(beta)  ===〉cos(beta) = mn .  z / d .
注意 ： mn.z < d   , 最好 确定 mn_max  & mn_min 的范围 ，以适应 beta=8---15 .
写个程序也是提高自己的办法 。

admin

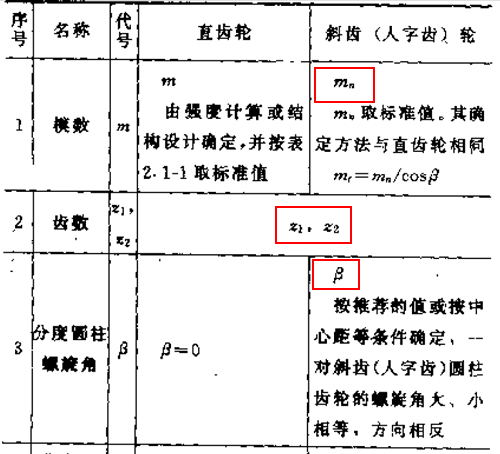

公式给你，自己代吧







。

鹰吧

你的分度圆是怎么知道的？？很纳闷，分度圆能量出来？

如果是模数制，有个简便方法，找个齿轮工师傅让他看看就行，再拿滚刀比一比，模数就确定了，或者测功法线，前一次后一次差一个齿，将测量数值的差除以π，模数也就大概知道了。

径节制换算一下就行吧，没见过径节制的轮，不清楚。

轮也就半米大，找个滚齿机一拉，螺旋角也就大概出来了，如果有测量设备更好。

ricky_chan

测量出模数-->测量出螺旋角-->测量/计算变位系数，这样这个齿轮的参数就出来了！

南重3

好象都不太准哦，最好有仪器测量。主要是螺旋角很难测得准。

孙子兵法

是一对斜齿轮吗
如果是一对那就最好了，量准中心距，用滚印法测出螺旋角，然后用Wk和Wk-1算出齿距，然后用Pb=3.14mcosa计算模数，这样大概就可以出来了。
再算标准中心距看是否有变位，自己照公式就OK了
