求助:变位斜齿轮设计

淡雅

齿数Z1=23
      Z2=60
      Z3=67
      Z2为隋轮
实测齿轮1外径φ78.7左右 底径φ62.3
    齿轮2外径φ187.5左右  底径φ171
    齿轮3外径φ214.8左右   底径φ199.4
螺旋角9°左右
中心距Z1Z2-----126
      Z2Z3-----194.5
公法线  齿轮1跨4齿32.47
        齿轮2跨7齿59.45跨8齿68.31
        齿轮3跨8齿70.9

淡雅

该齿轮是从一台匈牙利的后桥上拆下来的,不知齿形标准

淡雅

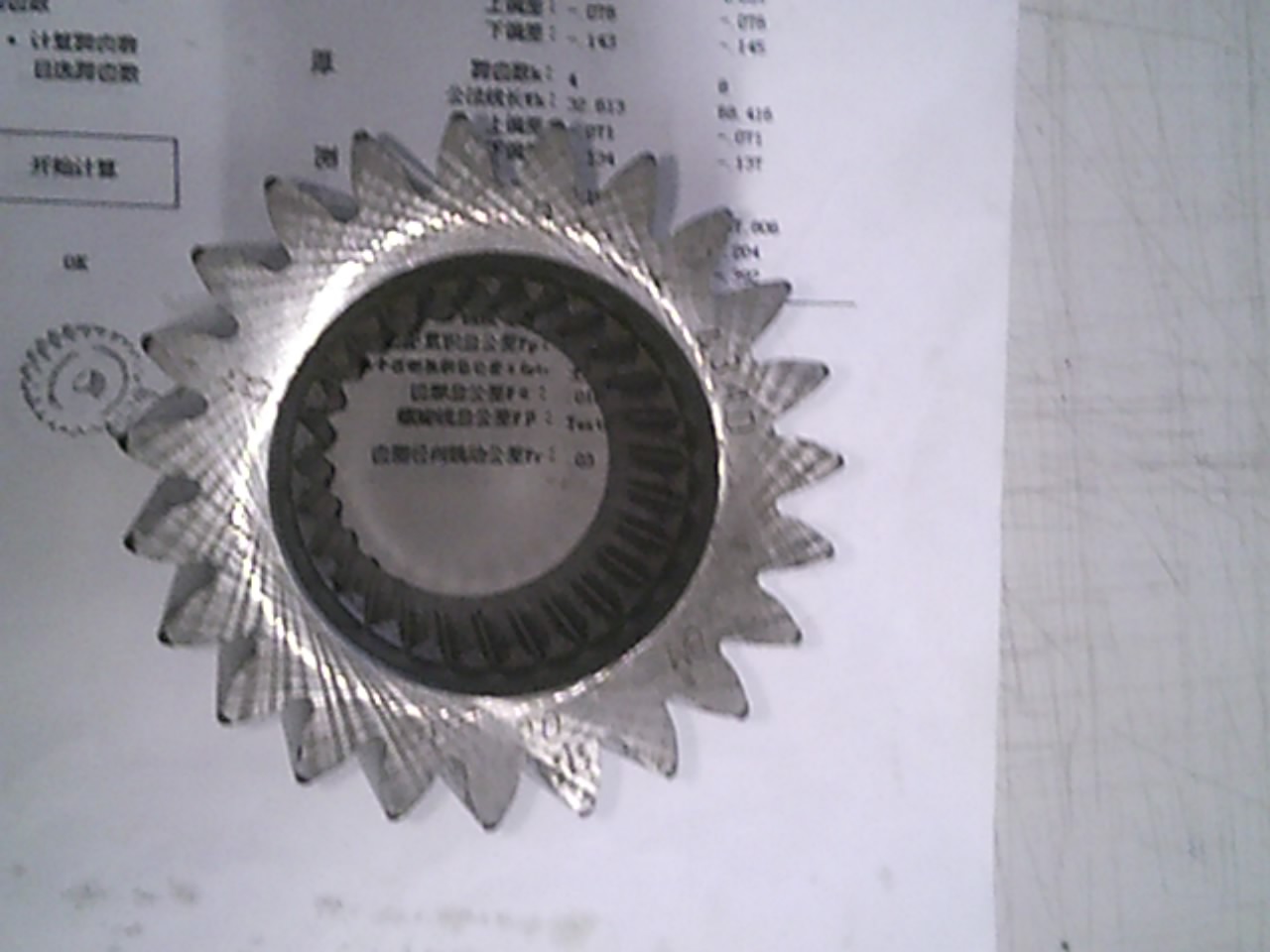

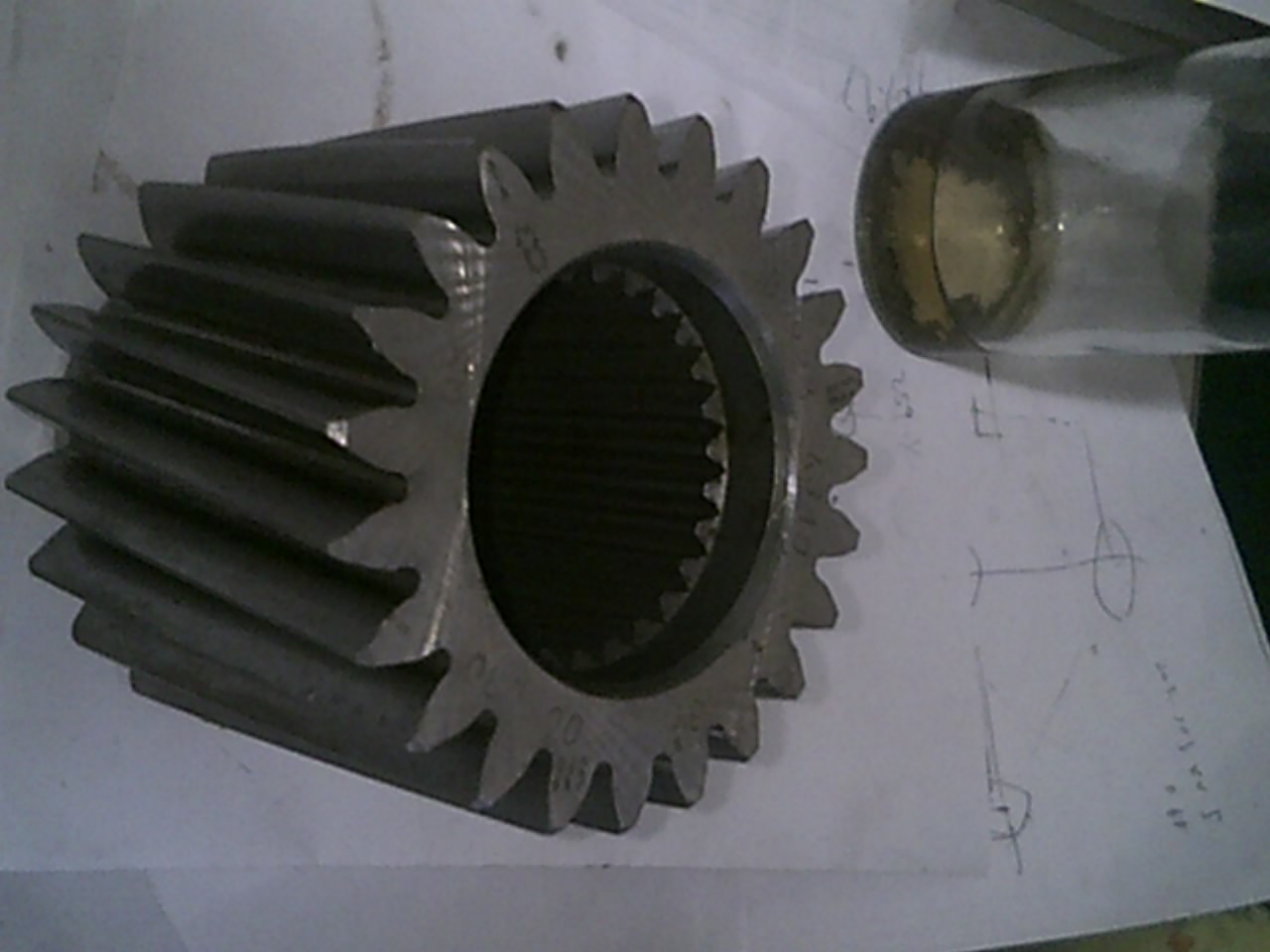

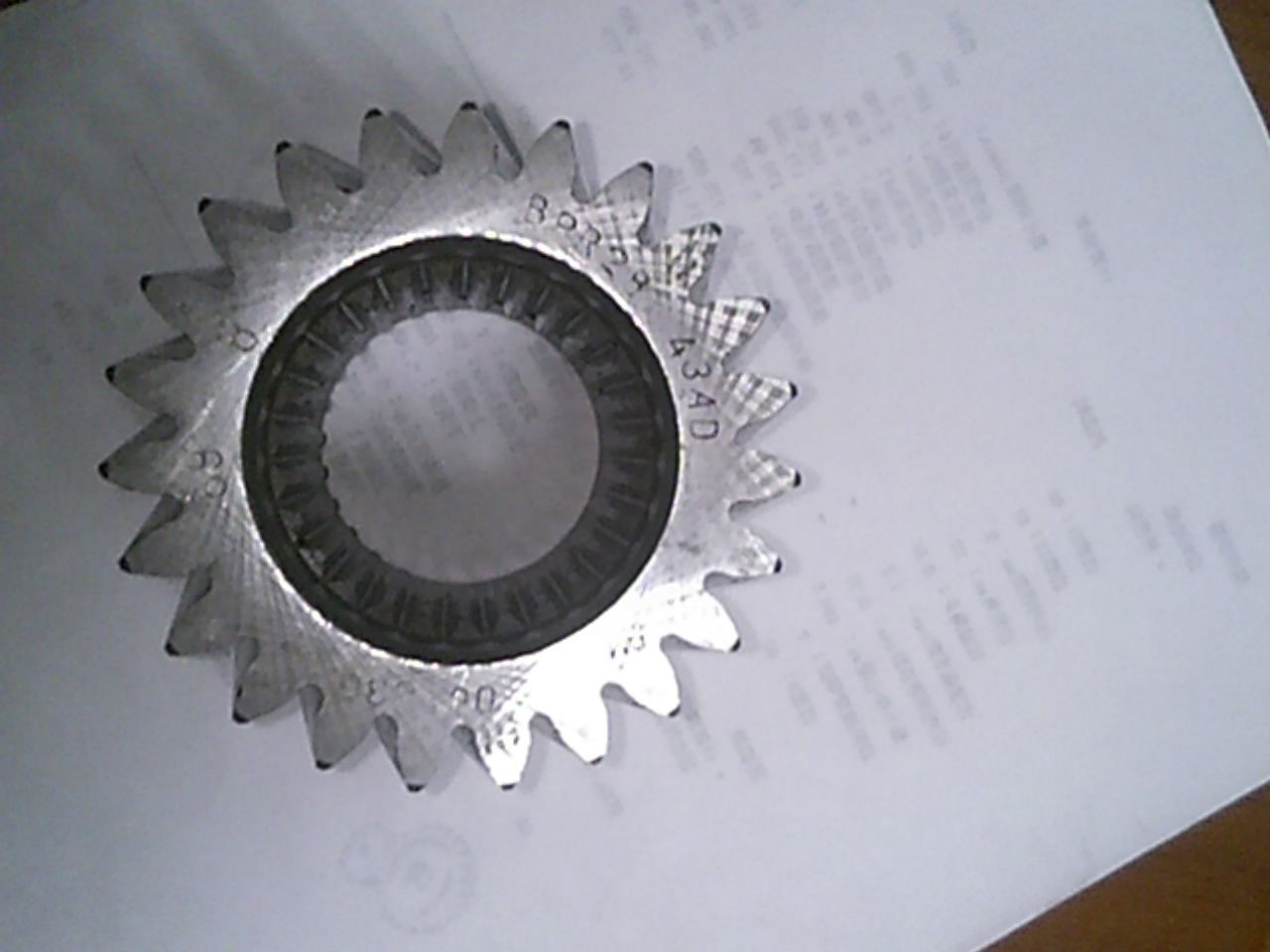

用手机照的,不是很清楚.

请问牛爷尊姓大名.

niuershiye

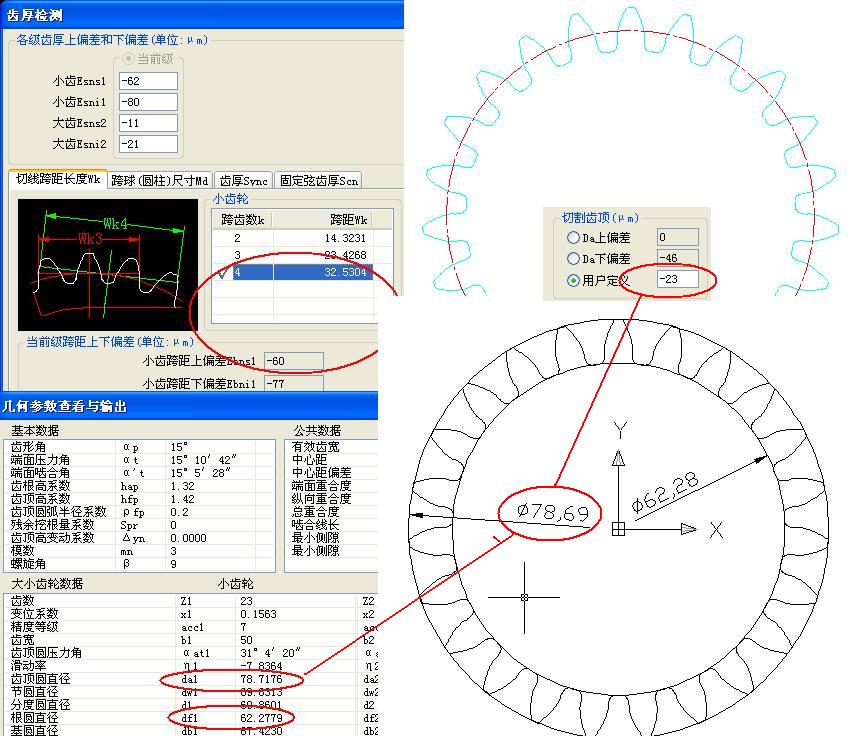

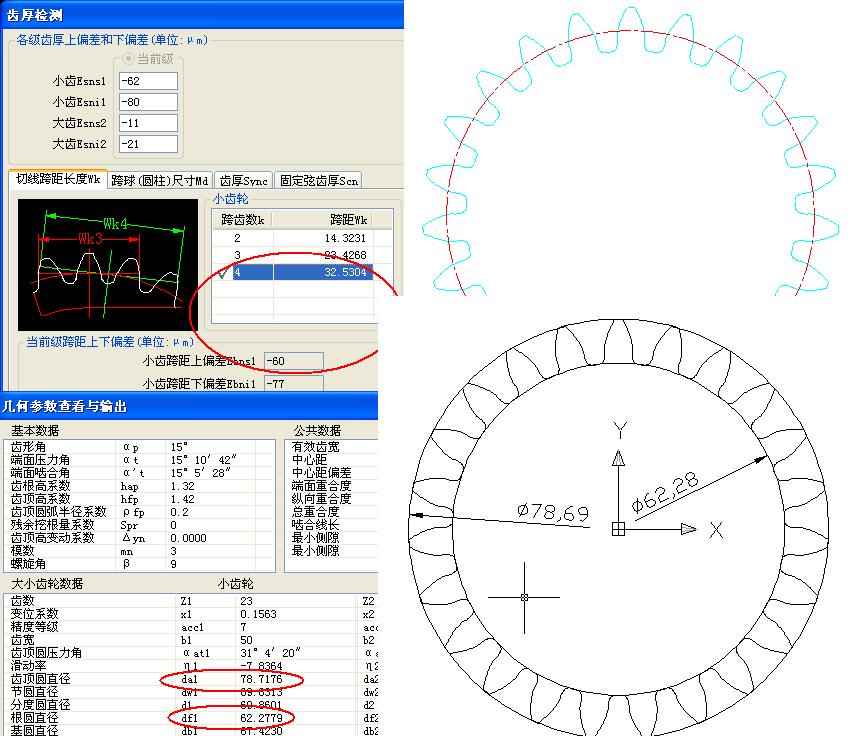

尺寸都符合 ，类似这样

niuershiye

da 差异的原因， 是在绘制的时候 da-0.023 造成的 ！

我马上去深圳， 没时间核对其他的啦 。总体，就是改变基本齿条齿廓的齿顶高系数 和齿根高系数， 还有测量的公法线确定压力角 。

[ 本帖最后由 niuershiye 于 2008-11-6 10:06 编辑 ]

淡雅

:Q :Q
能把您的参数发给我吗?
传真0716-5225910

woodee

什么齿轮，齿顶高系数这么大？

淡雅

按公法线查表模数是3压力角是20度啊.
您按压力角15度算???

淡雅

该齿轮是从一台匈牙利的后桥上的,就是有些特别

poxiangzi

凑个热闹，不太明白大家讨论的主题。
