DIN5480 N65*2*31

czarthur · 发表于 2008-10-15 11:40

您需要登录才可以下载或查看，没有账号？注册

x

DIN5480 N65*2*31中的N表示什么意思呀？怎么计算出相关的数据？谢谢

davisdudong · 发表于 2008-10-15 11:49

N 表示内花键
W表示外花键

数据根据标准计算

czarthur · 发表于 2008-10-16 18:09

谢谢，那能否帮我根据这个内花键设计配套放进去的花键轴呀？

davisdudong · 发表于 2008-10-18 12:51

论坛里有DIN5480的标准
http://www.gearbbs.net/forum.php ... p;highlight=din5480

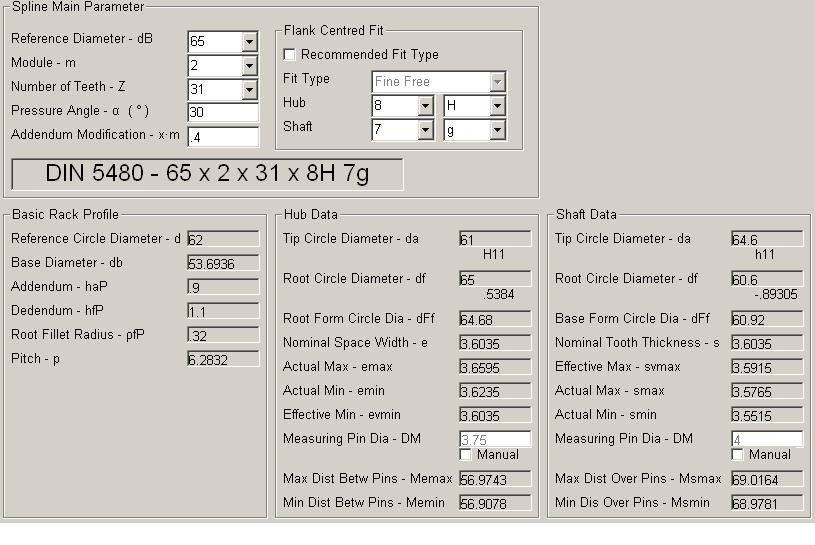

附图是计算结果 DIN5480 - 65x2x31 8H 7g

wds73zyn · 发表于 2009-12-20 22:04

这是很早的版本了吧?

459714778 · 发表于 2010-4-7 10:21

谢谢楼主,很有帮助,真心感谢你
