请教:弧齿锥齿轮在工作过程中起动面出现"双眼皮"痕迹

莫名 · 发表于 2008-10-11 12:26

您需要登录才可以下载或查看，没有账号？注册

x

请教各位：

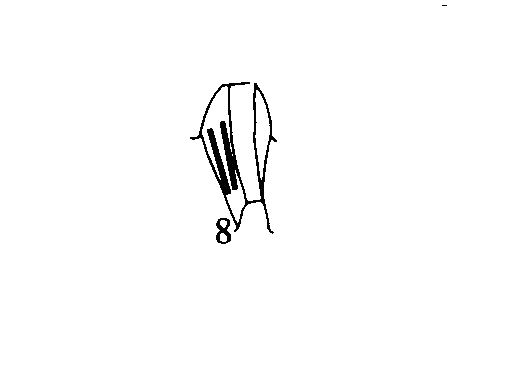

弧齿锥齿轮在工作过程中起动面出现"双眼皮"痕迹，而长期工作面的状态很好，
什么原因能造成此种工作痕迹呢？？
先谢谢各位了！！

哈达 · 发表于 2008-10-11 18:44

这样的接触区主要是齿轮加工时没有把接触区搞好。两个齿轮的压力角不符合。如果不严重使用过一段时间会消失。严重的会影响齿轮的传动和寿命。

liangdashan · 发表于 2008-10-28 09:33

接触区不好，属过宽接触，应该修正。

guangleil2001 · 发表于 2009-5-20 00:33

如果加工没有问题，估计与采用umg技术有关。

hxh100 · 发表于 2009-5-20 07:19

这就是所说的“桥型接触”应先变窄，后改变刀盘直径来修正接触区。

wanhonlian · 发表于 2009-6-18 06:41

也可能是表面粗糙度引起的。

zhangjun · 发表于 2009-6-18 18:52

应该是接触面过宽引起的,修改刀片的压力角应该能解决.

poxiangzi · 发表于 2009-7-21 10:33

应该是接触面过宽引起的,修改刀片的压力角应该能解决.
zhangjun.6666 发表于 2009-6-18 18:52

登录/注册后可看大图

这里说的接触面过宽是指齿高方向、还是齿向方向呢？看起来齿高方向的接触并不宽！

马文辉 · 发表于 2009-8-27 21:20

同意7楼的说法应该是齿高方向接触区过宽类似于桥形接触。只不过想问下具体怎么修正刀片的压力角？是更换不同刀号的刀片吗？

jingshi · 发表于 2009-8-28 15:00

本帖最后由 jingshi 于 2009-8-28 15:04 编辑

齿高方向是由于过宽造成的，齿长是刀具半径
