寻找椭圆齿轮加工厂

tieil2002

我们一直在寻找椭圆齿轮流量计里用的椭圆齿轮.

admin

提供点信息给你，或许有用：


快速提供非圆齿轮、非圆行星轮从设计到制造完整的优质服务。

◇ 客户需要提供的基本数据
   □ 模数
   □ 中心距
   □ 传动比变化曲线(在一周内从动轮转速与主动轮转速之比)
   □ 非圆行星轮提供太阳轮和内齿圈的类型(如46型、34型)

◆ 设计/制造
   ■ 快速响应:
      在获得客户的基本需求的4小时之内,我们通过邮件或传真提交设计图和
      特性曲线图供参考.并根据客户的需求和修改意见加以调整,直至满意为止.
   ■ 快速制作:设计初步满意后,可在1-2日内为客户快速制作样板,以供客户现场安装进一步确认.
   ■ 精良制作:客户完全确认后,可按成品要求选用线切割快走丝,慢走丝,数控插齿制造.
   ■ 提供矢量图形文件(AautoCAD DWG/DXF)
   ■ 提供数控插齿(滚齿)几何参数,加工代码
   ■ 提供数控快丝或慢丝线切割加工代码

◆ 联系方式
    地址：南京市中山南路224号诺亚商务大厦2158室
    邮政编码：210005
    电话：025-84219615
    邮件：support@8625plus2.com
    联系人：谭先生

dongjingzhiji

版主手下留情。在此把椭圆齿轮的加工方法讨论一下。

上世纪还没有数控滚齿机的时候，人们就已经能用机械式滚齿机加工椭圆齿轮了。

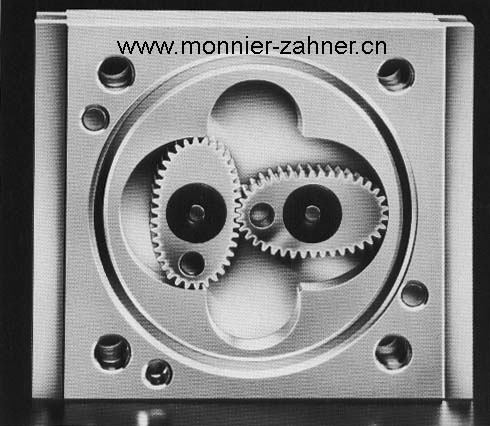

如下图所示的一对椭圆齿轮，就是利用凸轮机构调节滚刀径向进给，在传统滚齿机
（带挂轮）上滚切出来的。该机构用于高粘度的液体计量仪表中，例如石油。
这张图片来自于老版本的瑞士瓦里（WAHLI）滚齿机的宣传彩页，原稿可能摄于195x－196x年。

国内目前大多数椭圆流量计厂家多用数控插齿机加工该齿轮（无后续处理），精度估计能达到DIN7级。

如今，数控滚齿机加上标准滚刀可以轻松做出来，应该可以达到DIN6 吧（测量的标准在哪里？）。
瑞士兰博特瓦里的数控小模数滚齿机可以加工出DIN5级标准圆柱齿轮（钢件）

jiajia_nj

非圆齿轮(椭圆齿轮)的制造,应该说是个难题.

dongjingzhiji能否多提供些瑞士机床的信息?
以及制造出来的样例?

dongjingzhiji

瑞士兰博特瓦里有限公司 瑞士莫尼埃查纳有限公司 可提供系列数控小模数滚齿机，高速高精度。

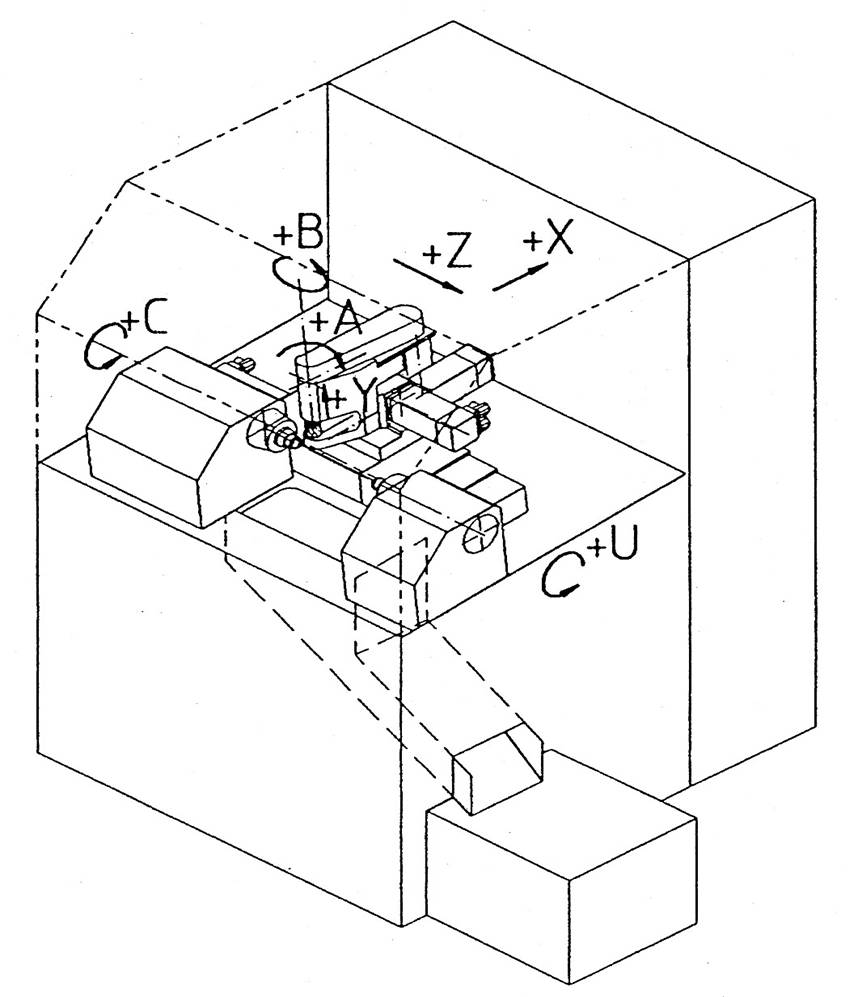

这里附上一款L7500CNC的结构介绍。该设备中文操作界面，8轴数控（5联动），分别是：
刀架倾斜   A      Hob head swive
滚刀旋转   B      Hob rotation
工件旋转   C     Workpiece rotation
尾架          U     与C轴 电控同步，不是机械传动轴传递的联动）(Synchronized tailstock driving)
径向进给轴 X     Radial feed
自动窜刀轴 Y     Automatic hob shifting
轴向进给轴 Z     Axial feed
上下料轴     V    (可选, 图中未标示)

L7500CNC最早在2004年被引入中国，用于加工航天部件的舵机谐波减速器的柔轮，
后来又有客户对它“以滚代刨”加工直伞齿轮的能力情有独钟。 更多介绍请搜本站
内帖子（实为广告贴，呵呵。望版主手下留情多留一些时日）：
“滚齿达到DIN5可能么” 以及“标准数控滚齿机加工小模数直伞齿的好方法”。

言归正传，关于椭圆齿轮：
这个东东的确难搞，光是出图就难倒一大片.。由于椭圆齿轮的设备需求量不大，
客户和设备制造商都处在两难的境地。批量与成本的关系，无需赘言。上次提
到的椭圆齿轮加工专机（纯机械传动）是为俄罗斯一家公司定制的，只订了几台。

在此抛砖引玉，把椭圆齿轮的展成过程（参考了部分资料）探讨一下，欢迎交流。
如果哪位高手熟悉FANUC系统宏程序自行编程，则可以利用现有的数控滚齿机了，
（必须是可以B、C、X、Z  4轴联动的机型）也算是对祖国的贡献。

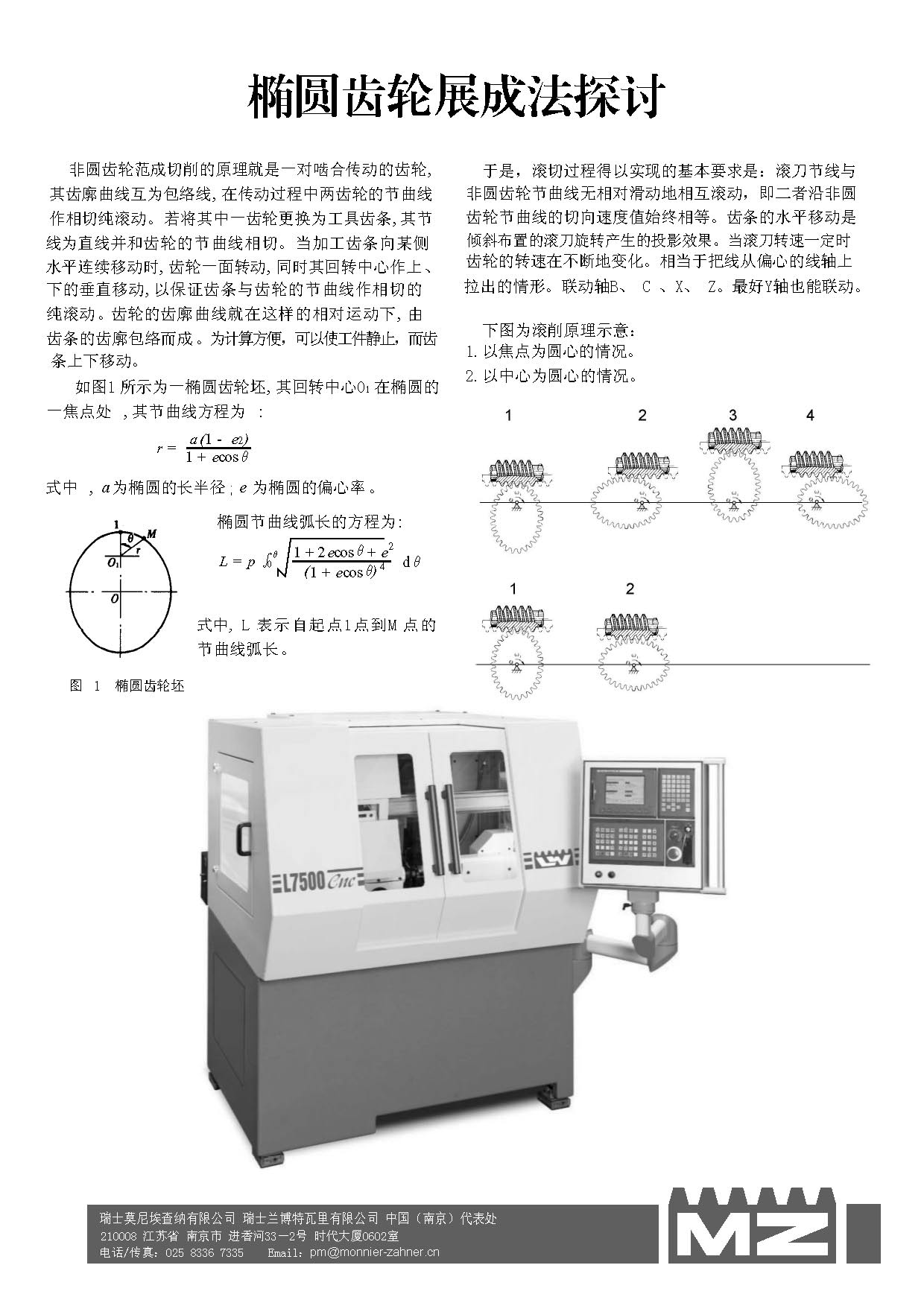

展成过程分析有两个版本：一个是图片的，方便大家直接浏览。pdf格式的可以清晰地打印。

[ 本帖最后由 dongjingzhiji 于 2008-6-11 15:04 编辑 ]

jiajia_nj

感谢dongjingzhiji的资料.

对非圆齿轮有兴趣的各位,一起努力,会有更大的进步!

tangorge

感谢dongjingzhiji 的资料，我公司需要加工小形流量计的椭圆齿轮，有加工能力的单位请与我联系。

谢谢！

上海融德机电设备有限公司
谈浩
E-mail: tangorge@yahoo.com.cn
手机： 18916108830

dugufeng5015

圆柱齿轮供应商苏州亚太金属有限公司,请看网站www.szapmc.com,如果有需要请拨电话:0512-88189932

charlie_hsl

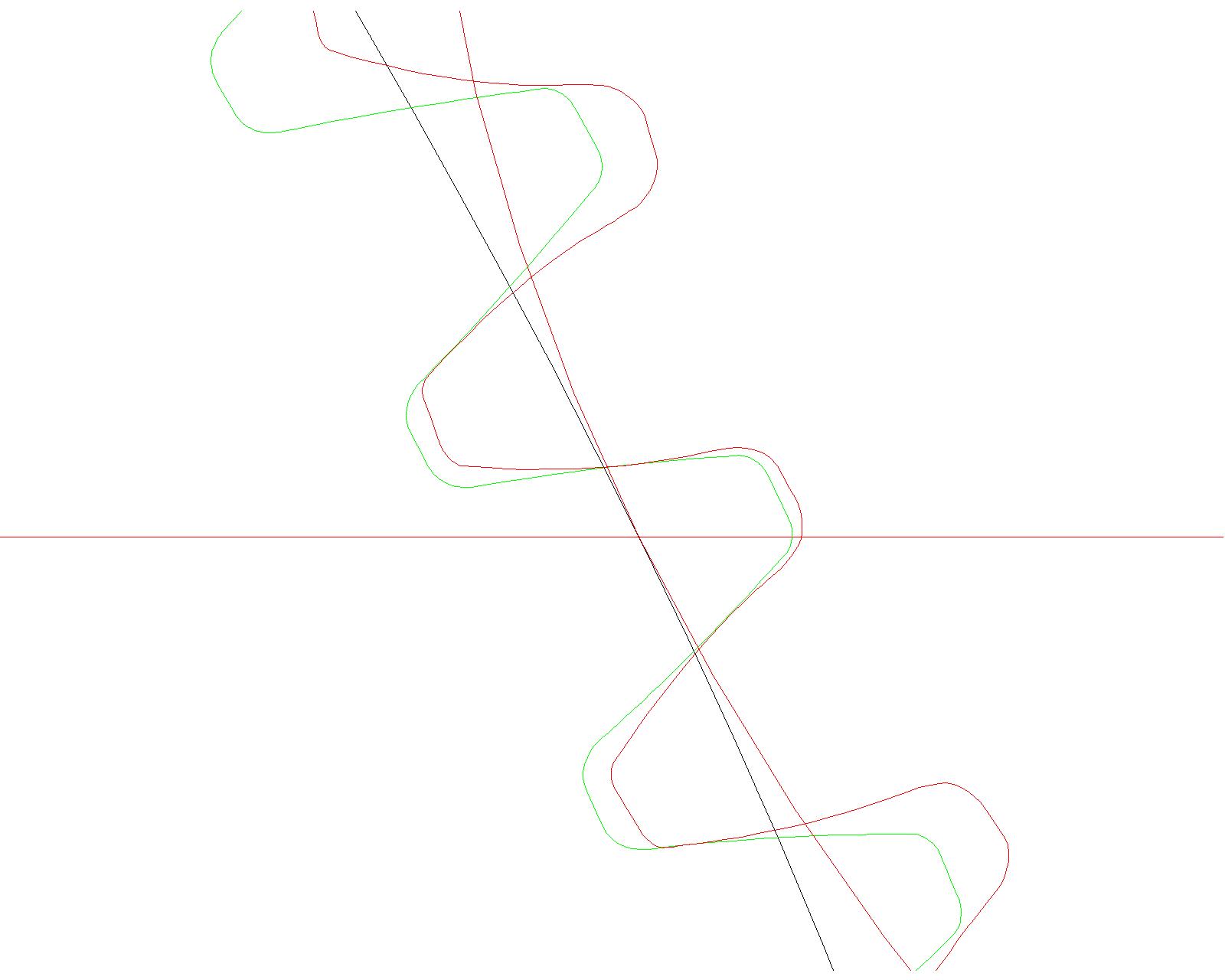

附件是我设计图的照片. 解压后,连续看,可以看到齿轮运动情况. 10--1.jpg 是第十张的局部图,里面包含齿根和齿顶的过度曲线. 册间隙可根据需要调整. .charlie_heshilin@163.com

charlie_heshilin@163.com

QQ:358006033

shenhongyu

我能加工，用线切割加工最经济，需要联系我（山西长治）QQ:275159500；电话13303553337
