球面渐开线直锥齿内齿轮

James@1989

吴老师，怎么写个判断式变成内锥齿轮呢？谢谢

woodee

tianpengfei 发表于 2023-3-17 21:51
吴老师，怎么写个判断式变成内锥齿轮呢？谢谢

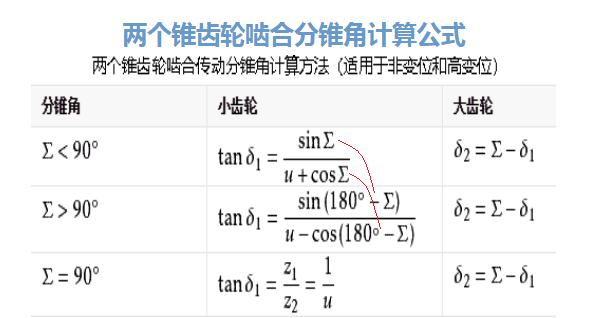

指的就是下图中轴交角小于或大于90°，公式所需代入的判断式：

hyfjy

老贴翻新，又有创意，点赞。
直齿内锥齿轮传动，与圆柱内啮合传动一样，具有重合度高，传动平稳，噪音小等优势，缺点是用机械切削法较为困难，属于内凹面切削，目前仍然没有这类机床可以完成，只有用成型法，做出凸的电极，打出凹的模腔，成型加工的工艺，但批量生产，控制好精度后，精度的一致性很好。

woodee

hyfjy 发表于 2023-3-19 16:50
老贴翻新，又有创意，点赞。
直齿内锥齿轮传动，与圆柱内啮合传动一样，具有重合度高，传动平稳，噪音小等 ...

老费你好！

现在锻造厂家，基本都是直接精雕出模具型腔，避免了电极带来的中间工艺误差部分。

hyfjy

woodee 发表于 2023-3-19 17:52
老费你好！

现在锻造厂家，基本都是直接精雕出模具型腔，避免了电极带来的中间工艺误差部分。

是的，我曾经工作过的盐城金刚星齿轮厂在做直锥齿轮时，也都是直接在淬硬的模具钢上直接雕刻出凹模腔体，而不再利用电极去进行转工艺了。

mrmrw

大的齿轮可以，小的齿轮就没办法了！
尤其是塑料齿轮，模具型腔小，而且穴数多，加工电极然后放电才是最经济的！
