求蜗杆与斜齿轮传动的问题！！急！！

8503czdy · 发表于 2008-9-22 11:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好！我们公司不是做齿轮的，但现在要把蜗杆与斜齿轮传动的图纸做出来，所以很费劲，望大家帮忙。

1.蜗杆材料：铜，
头数：4，
实测齿顶圆直径：6.04，
齿根圆直径：3.02.，
2.斜齿轮材料：POM，
齿数：43，
实测齿顶圆直径：30.7，

我测量了一下，发现蜗杆的导程角是25°左右，而斜齿轮螺旋角为30°左右，但它们能啮合，这是怎么回事，是不是有变位系数存在？请大家详细说说，谢谢了

[ 本帖最后由 8503czdy 于 2008-9-28 08:00 编辑 ]

admin · 发表于 2008-9-22 14:56

中心距知道吗？你的数据，蜗杆和斜齿轮的齿顶圆是不是写反了。

woodee · 发表于 2008-9-22 23:01

好像数给得偏差太多了。
根据蜗杆，导程角应该在34度左右。

mrmrw · 发表于 2008-9-23 11:57

给出的参数不全，要给出下面的参数：
1.公法线跨齿数和公法线长度；可反推模数；
2.螺旋角，可用压痕法粗测；
3.蜗杆和斜齿的齿数；
4.蜗杆的齿顶圆和齿根圆
5.斜齿轮的齿顶圆直径和齿根圆直径；
6.二者的中心距
等

8503czdy · 发表于 2008-9-24 15:45

对我现在改了额谢谢啊

woodee · 发表于 2008-9-25 11:41

最好拍两张清晰的照片传上来。

8503czdy · 发表于 2008-9-26 11:19

版主，你的QQ号是多少？不方便的话就加我的QQ174180553，这样交流方便

woodee · 发表于 2008-9-26 11:51

8503你好！没什么不方便的。
只是你提供的数据与计算值差距太大，照片是为了让大家看看，行家或可以看出名堂。如此而已。
另，Q屏蔽着，上班Q不成。

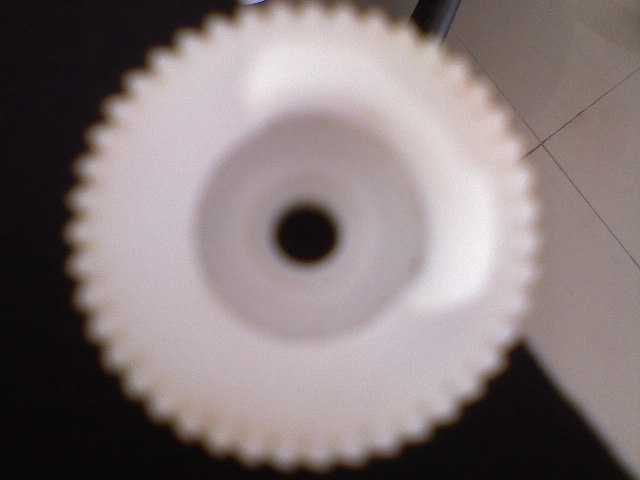

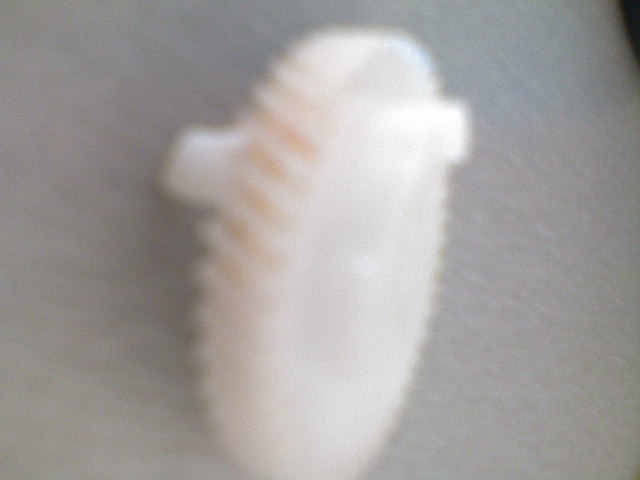

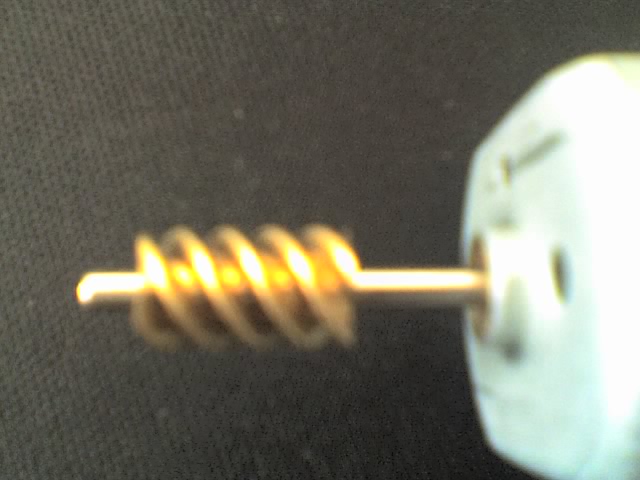

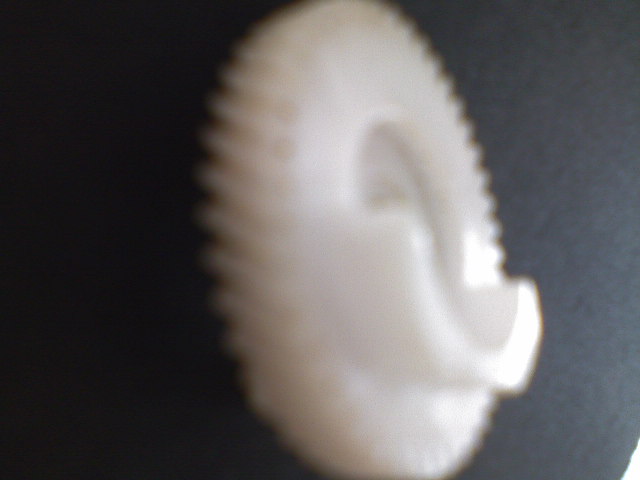

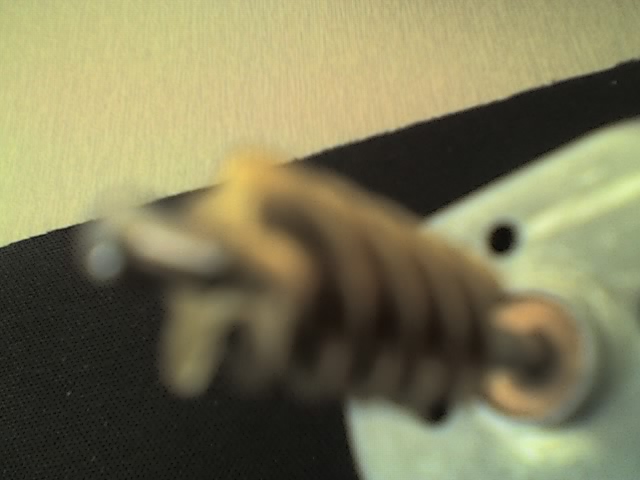

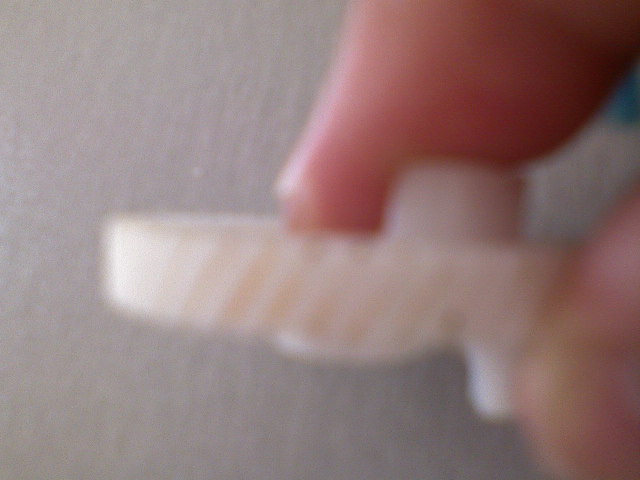

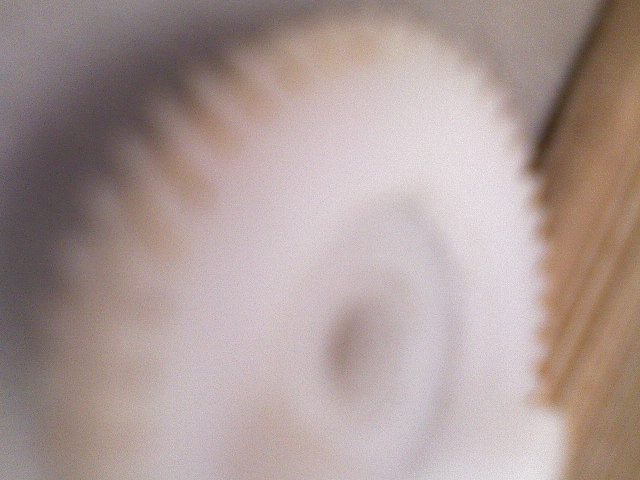

8503czdy · 发表于 2008-9-28 08:02

老大，看看吧！！图片不清晰，手机质量不行啊！！望谅解啊！

wyt981204 · 发表于 2008-9-28 10:27

楼主的螺旋角是怎么测量的？
