1. 链轮的齿形
链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。
图1 滚子链链轮端面齿形

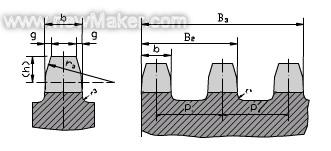

常用的链轮端面齿形见图1。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。工作图中应注明节距p、齿数z 、分度圆直径d （链轮上链的各滚子中心所在的圆）、齿顶圆直径da、齿根圆直径df。其计算公式为
图2 滚子链链轮端面齿形
2. 链轮结构
图3为几种常用的链轮结构。小直径链轮一般做成整体式（图3a），中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔（图3b），大直径链轮可做成组合式（图3d），此时齿圈与轮芯可用不同材料制造。
图3 链轮结构
3. 链轮材料

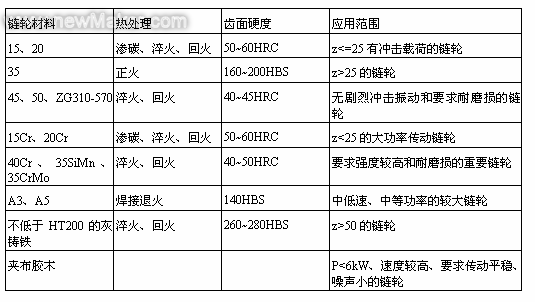

链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。常用材料见表1。
|
