内齿圈的线切割加工问题

woodee · 发表于 2008-8-25 12:10

原帖由 milemarker 于 2008-8-25 09:44 发表

 登录/注册后可看大图

谢谢楼上的朋友,你们的回答很好.我的这个传动是行星齿轮的一部分,中心齿是15.行星齿是11.齿圈是36.动齿圈是39.属于NGWN传动,模数是2.现在要求解所有的参数,你们能帮到我吗?谢谢大家了.

Mark，好像缺一个双联行星轮的齿数。

milemarker · 发表于 2008-8-25 13:02

不缺,行星齿轮是齿圈和动齿圈公用的,属于3Z-II系列的,你说的是3Z-I系列,有一个双联齿轮,这个只有一个行星齿轮

woodee · 发表于 2008-8-25 13:25

原帖由 zhoulei24258 于 2008-8-24 18:12 发表

 登录/注册后可看大图

woodee老哥
你说得切向变位我好像有点明白，是不是齿根圆干到尺寸，光是切向进刀，公法线不是算出来的尺寸，可全齿深还是。这种加工方法相当于加工短齿齿轮和双模数齿轮。
可是你说的切向变位系数是怎么确定的呢？ ...

zhoulei24258，对的。与加工相关联，可以认为，改变齿顶高的变位，就是径向变位；否则就是切向变位。
径向正变位会导致齿顶变尖，此时切向变位可以调节齿厚。我的切向变位系数基本上是根据齿顶调节的需要定的。

woodee · 发表于 2008-8-25 16:14

原帖由 milemarker 于 2008-8-25 13:02 发表

 登录/注册后可看大图

不缺,行星齿轮是齿圈和动齿圈公用的,属于3Z-II系列的,你说的是3Z-I系列,有一个双联齿轮,这个只有一个行星齿轮

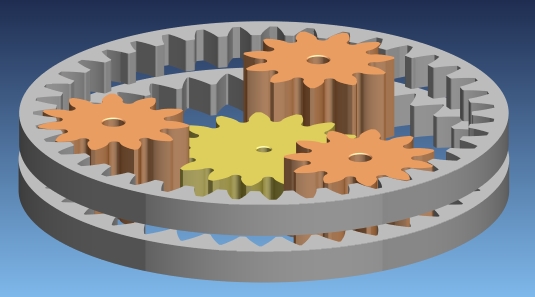

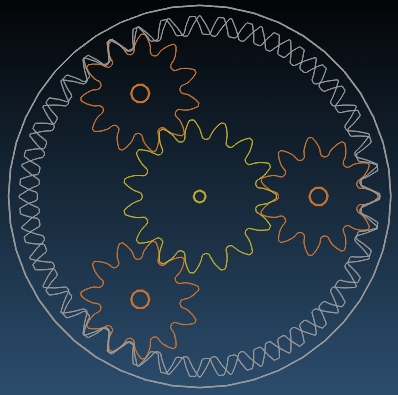

图片：

给你3D，可以按此切割试装：

Mark_Planet_Assy.zip (476.32 KB, 下载次数: 64)

milemarker · 发表于 2008-8-25 17:48

麻烦你把变位系数给我,不方便的话发我邮箱

woodee · 发表于 2008-8-26 09:56

T15：
径向变位系数=0.35，切向变位系数=0；
T11：
径向变位系数=0.35，切向变位系数=0.007854；
T36：
径向变位系数=1.55，切向变位系数=0.16886；
T39：
径向变位系数=0，切向变位系数=0.06833。

milemarker · 发表于 2008-8-26 10:09

变位系数是你用公式计算的还是用软件计算的?再问一下你,你的3D用什么软件画的(画齿轮的软件,不是做图的软件)

woodee · 发表于 2008-8-27 16:01

变位系数是试着给出，再根据啮合情况调整得来的；
UG，自己编的自动建模UG文件。

milemarker · 发表于 2008-8-28 08:48

谢谢你的技术支持

cat_520 · 发表于 2008-8-28 16:14

请问斜齿内齿圈，是不是只能有插齿做出来，插斜齿的设备是不是无法通用啊，每个设备只能对应一个螺旋角啊，谢谢
