包络曲线.等比传动齿轮

syhan · 发表于 2008-7-13 12:56

您需要登录才可以下载或查看，没有账号？注册

x

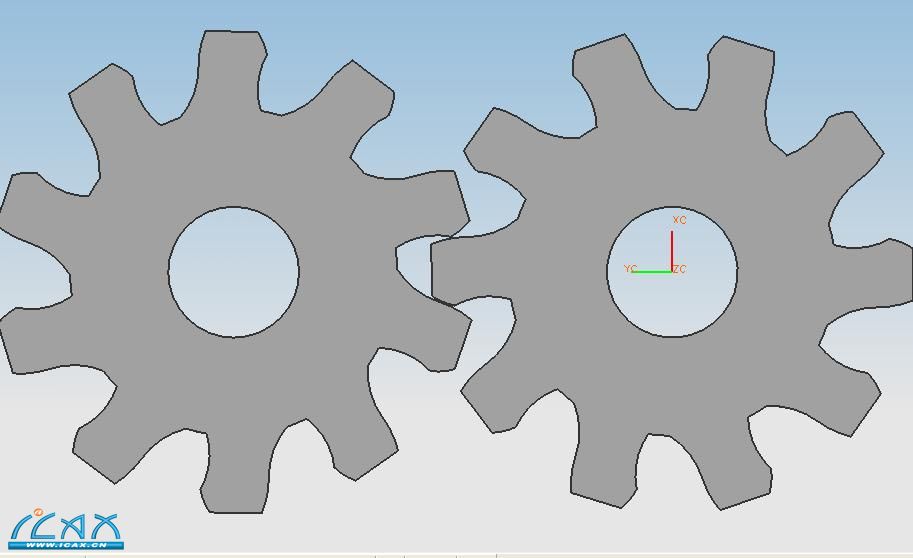

大家好,我来自沈阳北方重工集团公司,
最近在研究.包络曲线啮合

syhan · 发表于 2008-7-13 12:58

ggggggggggggggggggggg

zhoulei24258 · 发表于 2008-7-13 13:52

能给咱讲讲包络曲线啮合的工作原理吗?它和渐开线啮合比起来有什么好处吗 ?谢谢

woodee · 发表于 2008-7-13 14:16

沈阳汉，期待讲解！

jiajia_nj · 发表于 2008-7-14 08:06

这样的齿形的啮合,从动画上看,重合度<1,似乎不连贯.

楼主能否详细介绍介绍?

[ 本帖最后由 jiajia_nj 于 2008-7-14 08:07 编辑 ]

syhan · 发表于 2008-7-20 11:06

原帖由 jiajia_nj 于 2008-7-14 08:06 发表

 登录/注册后可看大图

这样的齿形的啮合,从动画上看,重合度

重合度>1.
可以看到,第2个齿已加入啮合.

syhan · 发表于 2008-7-20 11:10

原帖由 zhoulei24258 于 2008-7-13 13:52 发表

 登录/注册后可看大图

能给咱讲讲包络曲线啮合的工作原理吗?它和渐开线啮合比起来有什么好处吗 ?谢谢

工作原理: 分度圆. 滚动.
可制造加工: 展成法
优点: 好看,保证没有渐开线,运动平稳.
在了解渐开线啮合原理及制造原理,就可理解这种非渐开线传动

zhoulei24258 · 发表于 2008-7-23 19:09

楼主我还不是不懂,我了解渐开线啮合原理及制造原理.你能不能把你的这种非渐开线传动再说的详细点?
谢谢

jysbzt · 发表于 2008-7-27 22:15

这种齿一般都是按斜齿来设计的传动平稳

xxff · 发表于 2008-9-4 12:32

这个是有点糊弄人的吧，其实啮合部分就是渐开线，（很短的一部分），其它部分不参加啮合，只是画出个怪样偏人的。
