那位高手可有准双曲齿轮计算软件

myisluo · 发表于 2011-10-21 16:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 myisluo 于 2011-10-21 16:20 编辑

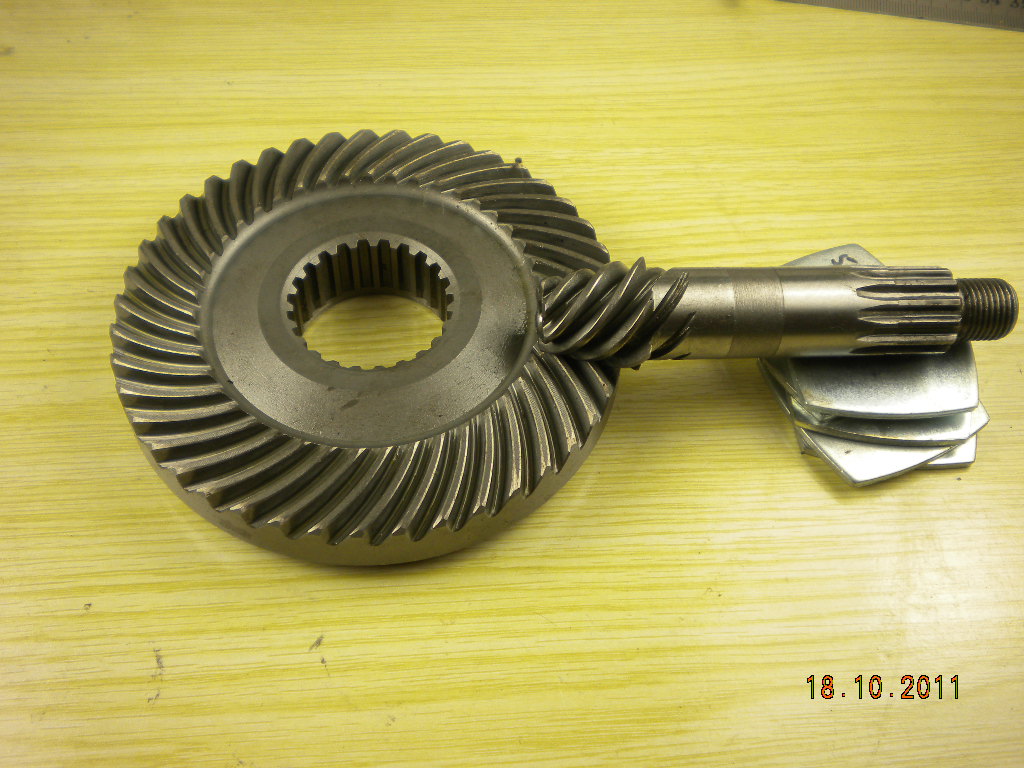

那位高手可有准双曲齿轮计算软件,帮我计算下或者发给我用下更好,谢谢
小轮为6齿,大齿轮为43齿,模数为3

hyfjy · 发表于 2011-10-21 20:16

偏心距呢，还要一个刀盘名义直径和齿宽吧。

hyfjy · 发表于 2011-10-21 20:38

随意定了几个参数，计算结果如下：

            圆弧齿双曲线齿轮副设计计算参数:
   程序设计：hyfjy 计算日期:10-21-2011  计算时间:20:23:17
输入参数:
大端参考模数: 3          小轮齿数: 6 大轮齿数: 43  大轮齿面宽: 16
小轮偏置距: 30    大轮分度圆直径: 129    刀盘名义半径: 114.3
小轮设计螺旋角: 50       齿形两面压力角之和: 45
计算参数:
大轮中点分度圆半径: 56.60984271070672    小轮中点分度圆半径: 11.65446945022719
大轮节角: 84.703558       小轮节角: 4.522188
大轮螺旋角: 18.556393    小轮计算螺旋角: 49.999897
大轮节锥顶到小轮中心线的距离:-6.388325867101178
大轮在节锥面上的平均锥距: 56.85257867243699
大轮在节锥面上的外锥距: 64.77656797443534
大轮在平均锥距处的工作齿高: 4.368223620596513
齿两面压力角的总和: 45
双重收缩齿齿根角之和: 8.735955000000001
大轮齿顶高系数: .11
大轮在平均锥距上的齿顶高: .4805045956619523
大轮在平均锥距上的齿根高: 4.483746978254183
小轮齿顶角: .960955072035048
大轮齿根角: 7.775000175620253
大轮在外锥距上的齿顶高: .6133981663537519
大轮在外锥距上的齿根高: 5.555730140833115
齿顶间隙: .5960279533196222
大轮在外锥距上的全齿高: 6.169128307186868
大轮在外锥距上的工作齿高: 5.573100353867245
大轮面角: 85.664513
大轮根角: 76.928557
大轮外径: 129.1132440482822
大轮轮冠到小轮中心线的距离: 11.75699131479955
大轮面锥顶到小轮中心线的距离:-6.862655644970733
大轮根锥顶到小轮中心线的距离:-3.095550536766669
小轮面角: 11.250663
小轮面锥顶到大轮中心线的距离: 29.99039467156873
小轮轮冠到大轮中心线的距离: 59.36
小轮前轮冠到大轮中心线的距离: 37.52
小轮外径: 35.54794832202081
小轮根锥顶到大轮中心线的距离: 115.2209624957968
小轮根角: 3.697472
最小齿侧间隙: .08
最大齿侧间隙: .13
大轮内锥距: 48.77656797443534

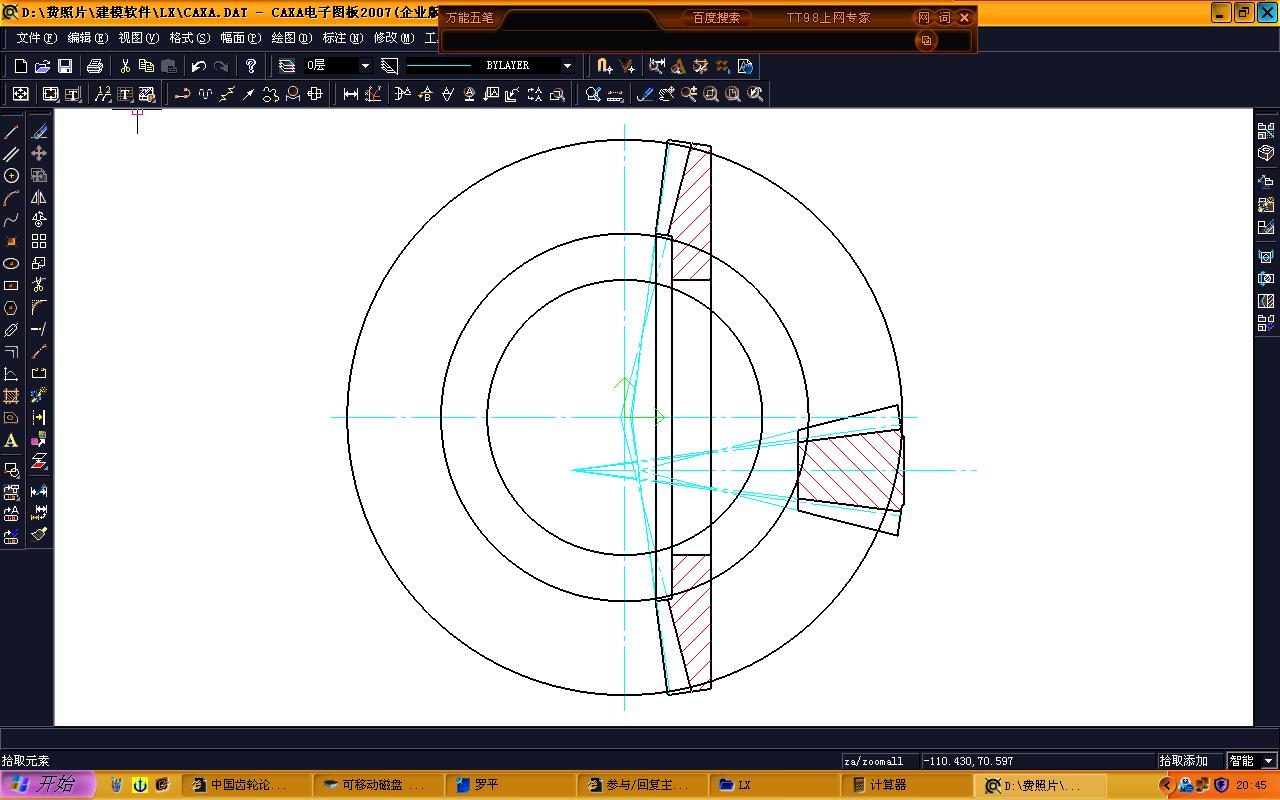

作的二维图如下：

二维图的CAD文件：

双图.rar (16.36 KB, 下载次数: 55)
计算记录文件：

双记录.rar (932 Bytes, 下载次数: 73)

jsz609 · 发表于 2011-10-21 21:21

和我们公司有个产品很像

myisluo · 发表于 2011-10-22 08:36

回复 hyfjy 的帖子

小齿轮偏心距为12.3,小齿轮齿宽为24,大齿轮为22,刀盘名义直径为6英寸,请帮助计算谢谢!

qiyu333 · 发表于 2011-10-22 11:39

这个不好找

虎牙 · 发表于 2011-10-31 20:49

      轮坯尺寸
项目单位

齿数             6.0000 43.0000
模数                   mm
齿面宽                   mm 24.1411 22.0000
小轮偏置          mm 12.3000
小轮压力角（凸面）          20.3896
小轮压力角（凹面）          -17.6105
轴交角                      90.0000
外锥距                   mm 77.3684 65.1550
中点距                   mm 65.1816 54.1958
齿顶高                   mm 4.7664 0.5896
理论齿根高          mm 1.3342 5.3723
工作齿高          mm 5.3560 5.3560
理论全齿高          mm 6.1006 5.9619
外端直径          mm 30.9535 129.1668
节圆直径          mm 21.3298 129.0000
名义半径          mm 8.9850 53.6510
节锥顶点到交叉点 mm -1.3149
面锥顶点到交叉点 mm -7.3725 -1.8110
根锥顶点到交叉点 mm 12.6127 2.1729
轮冠到交叉点          mm 63.4288 9.9465
前轮冠到交叉点          mm 40.1583 7.1970
节锥角                   7.9232 81.8690
面锥角                   15.4345 82.8205
根锥角                   6.9953 74.1709
齿根角                   0.9515 7.6981
中点螺旋角          45.1170 31.9929
旋向
测隙                   0.1000 0.1500

               大轮刀盘参数
刀盘名义直径             6       英寸
外刀压力角             19          度
内刀压力角             19          度
刀错距                1.6

大轮粗切调整参数
      Y225
安装角          74.86353
垂直轮位 0
水平轮位 1.444404
床位          0
偏心角          28.32700155
摇台角          300.8620717
分齿             10/43
滚比          0.40307176

大轮调整基本数据
轮坯安装角 74.86353
水平轮位 MD 1.444404
水平刀位 18.98325
垂直刀位 63.280202
床位          0.703193

609号拉齿机调整数据
调整棒A 208.167132 +Xm/tg()
调整棒B 355.380202
调整棒C 144.8744303 +Xm/sin()
调整棒D 149.3320356

轮齿中点测量尺寸
精切
法向弦齿高      0.580006
法向弦齿厚      2.448417
名义全齿高      4.31192

116号机床精切调整数据

刀尖直径刀号及齿形角
外刀 154             10
内刀 150             -31
轮齿测量尺寸（精切）
法向弦齿高（中点） 3.415
法向弦齿厚（中点） 4.190
名义全齿高          4.312

                     凹面凸面
轮坯安装角 357.004 356.003
水平轮位    MD -1.092          MD- 1.797
床位       后退 8.278 后退 14.653
垂直轮位下降 10.158 下降 13.903
偏心角          33.679 34.486
摇台角          169.473 159.618
刀转角          266.774       291.170
刀倾转角 35.061 40.548
滚比交换齿轮 0.817095 0.879491

小轮粗切调整
刀盘参数
刀尖直径刀顶距刀尖圆角半径刀号及齿形角
外刀 152.4          1.2    1 .27 14.412408
内刀 152.4          1.2       1.27 -20.773639

Y225

轮坯安装角 6.995304
轴向轮位 0.669878
床位          1.454489
垂直轮位 12.662325
分齿          70/30
滚比挂轮值 0.553565
偏心角    28.84010813
摇台角    104.7381001

myisluo · 发表于 2011-11-1 21:11

小齿轮计算出来的外径大实物要大2MM多

myisluo · 发表于 2011-11-1 21:25

小齿轮计算出来的外径大实物要大2MM多

hyfjy · 发表于 2011-11-2 20:47

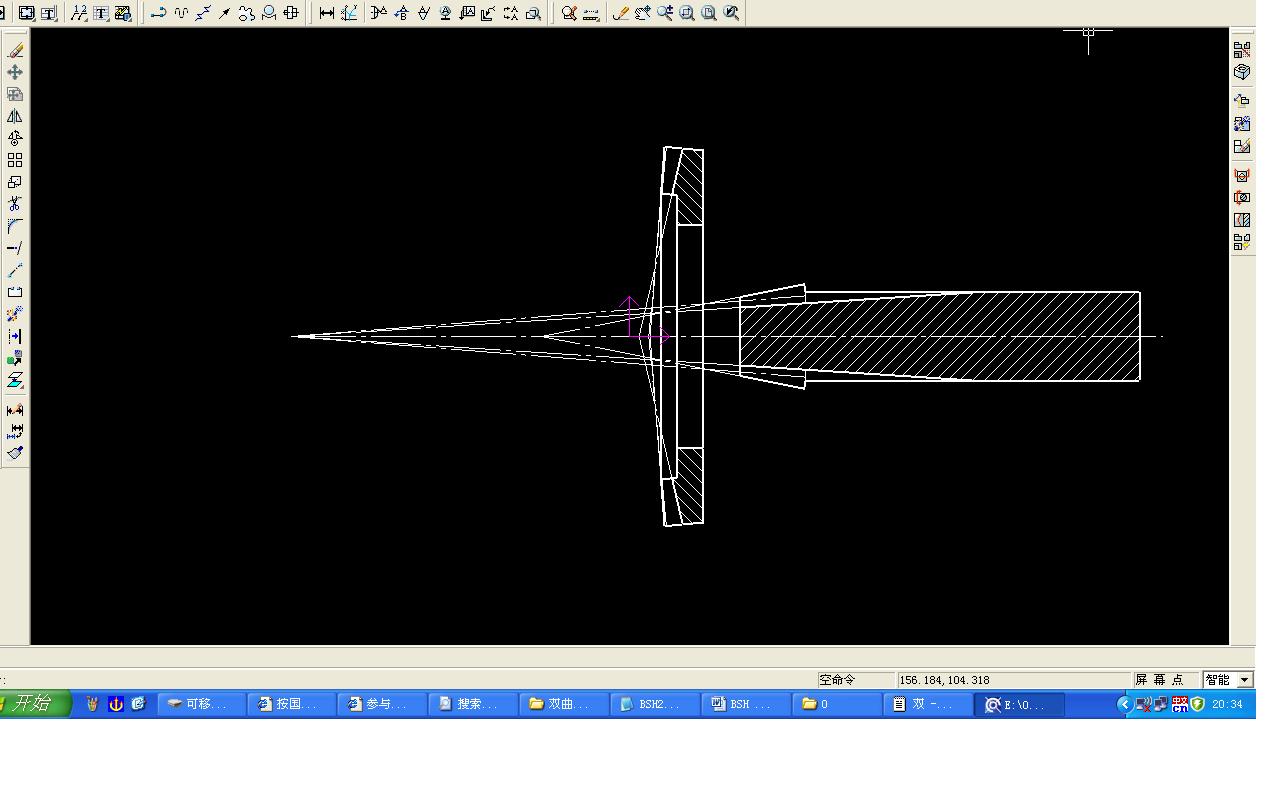

二维图：
