蜗杆与圆柱斜齿

tony.feng · 发表于 2011-10-12 14:00

您需要登录才可以下载或查看，没有账号？注册

x

我现在需要设计一个产品需要用到蜗杆圆柱斜齿传动，现有一个问题请教，我的蜗杆模数为0.8，外径为10，2头的，请问圆柱斜齿的螺旋角该问哦多少？分度圆该多少？齿外径该多少？

JINLIANG · 发表于 2011-10-12 14:24

蜗杆分度圆直径？不然求不出。0。8是法向还是轴向模数？

tony.feng · 发表于 2011-10-12 14:27

0.8法向，蜗杆分度圆8.4,在线等，请多多指教

289017270 · 发表于 2011-10-12 21:04

你没有说齿轮的齿数没办法算啊,

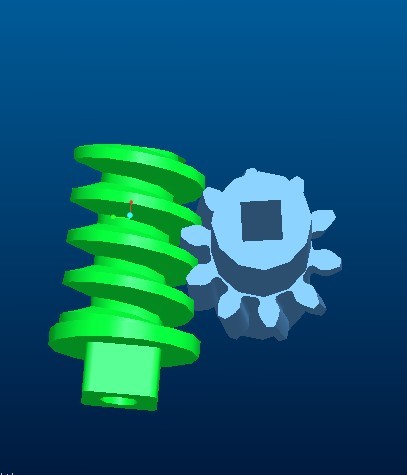

如果看你图片10齿的话计算如下:
导角为10.784
分度圆直径8
顶圆直径10.4

tony.feng · 发表于 2011-11-3 16:32

谢谢楼上！！！！！

meng198599 · 发表于 2011-11-8 22:13

圆柱斜齿传动，现有一个问题请教

gdd · 发表于 2011-11-9 15:01

斜齿轮几个齿啊。蜗杆螺旋角10.7843
