求教Z=32.5的斜齿轮，滚齿刀可以加工出来吗？

ywq · 发表于 2008-6-23 16:51

您需要登录才可以下载或查看，没有账号？注册

x

求教Z=32.5的滚齿刀可以加工出来吗？
滚齿刀的参数计算会影响哪些？
我所实际需要的齿轮是扇形斜齿轮，现在苦于没有滚齿刀啊！

杨大侠 · 发表于 2008-6-23 21:15

楼主，我不明白你说的是什么意思？是不是扇齿？圆心角是多少度的？请发一张图纸给我，我帮你算好了，我的邮箱是646147559@qq.com

ywq · 发表于 2008-6-24 08:27

对的，就是斜的扇形齿轮，实际就四个齿。
m=0.7854
z=32.5
压力角13
螺旋角20
齿厚1.615
分度圆27.164
顶圆  28.97
根圆  25.30
齿顶R  0.1
先在这谢谢啦！:)

ywq · 发表于 2008-6-24 10:40

怎么没人顶，自己先顶！

wzx · 发表于 2008-6-24 22:28

发个图，别人看得明白点。一般是特殊用品上齿轮才有你说的这种情况，加工是先加工整个齿轮，然后再切除不需要的部分。

woodee · 发表于 2008-7-10 13:57

因为滚刀和工件模拟啮合状态。假设切到第32号齿，那么第32.5号齿的齿体，正是第33号齿——也就是第1号齿的齿槽；接下去干涉不断，会切秃整个齿轮。
不能用滚刀，但可以用成型铣或CNC。

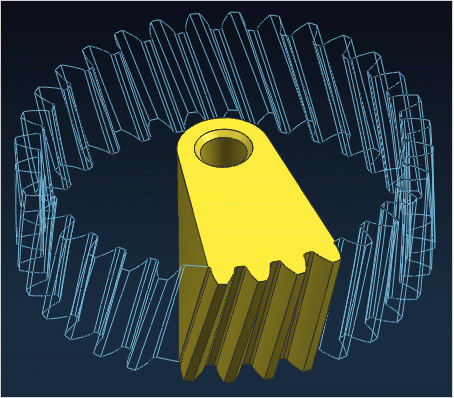

图示作参考：

milemarker · 发表于 2008-7-10 14:34

学习了,以前没见过

jysbzt · 发表于 2008-7-10 20:49

很少见有0.5个齿一说

woodee · 发表于 2008-7-10 21:13

楼上，当量齿数Zv=Z/(cosBeta)^3，就不是整数啊！

ywq · 发表于 2008-7-15 10:45

感谢各位的支持，现在我这产品已经做出来了。
就和斑竹说的一样，最后我是造了型，然后CNC给做出来的。
不知道怎么贴图，否则我就可以发给图片给大家侃侃！
