求教斜内齿圈加工方法

天菲二号 · 发表于 2020-8-19 13:49

数控插齿机

cuiwu · 发表于 2020-10-15 14:19

2008年的帖子，跟到了2020年。

在2020年，最佳的加工方式是：车齿（滚插）、效率高、精度好，机床贵；也可以直接插齿，效率低；拉斜齿最好不要采用。

zengxiaodong · 发表于 2020-12-18 09:04

可以用旋风铣加工，效率极高！

mwp2022 · 发表于 2021-7-30 15:03

车齿加工

jxf123321 · 发表于 2021-12-14 16:14

应该是1，75模数以下的，粉末冶金做的，不上批量可以选择车齿机加工

zengxiaodong · 发表于 2021-12-15 08:53

用机械斜导轨的办法插齿很麻烦，因为导轨与被加工内斜齿轮是一一对应的，生产柔性很差；

三菱有电子导轨的插齿机，可以插各种螺旋角度的内斜齿轮，但是机床价格不菲；

用车齿（Power skiving）的机床加工比较方便，生产柔性也很好。

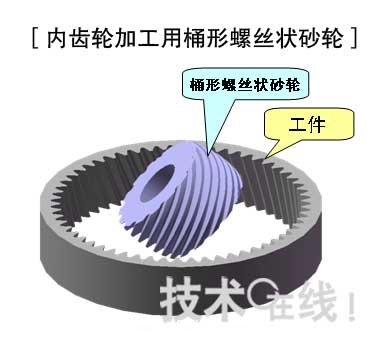

如果是渗碳淬火的内斜齿轮，真正的难度是磨齿，以前靠成形磨齿法，现在三菱居然在世界上首次推出了展成内磨齿机床ZI20A

三菱重工研磨内齿轮、外齿轮及分级齿轮新法.pdf (336.99 KB, 下载次数: 136)

xjh1986818 · 发表于 2022-1-13 13:51

目前比较流行的是车齿加工，效率高，精度高。

13571977529 · 发表于 2022-3-21 22:14

直接插齿就完了

lsj46845 · 发表于 2022-3-22 05:49

是否考虑采用车齿机车齿！

DFM · 发表于 2022-3-22 09:01

成型产品，超大批量，斜拉工艺，效率高、稳定性好，典型代表：不二越。
试制产品，小批量，车齿工艺，效率高，快速打样，典型代表：卡西富基。
