PROE是一款功能强大的软件，一般都采用参数化建模，以利于后期的修改，调整，但一般齿轮件因参数较多，在列方程时难于面面具到，故我另辟希径，做了无参数化的建模。本篇只说一下直锥齿轮副的建模。

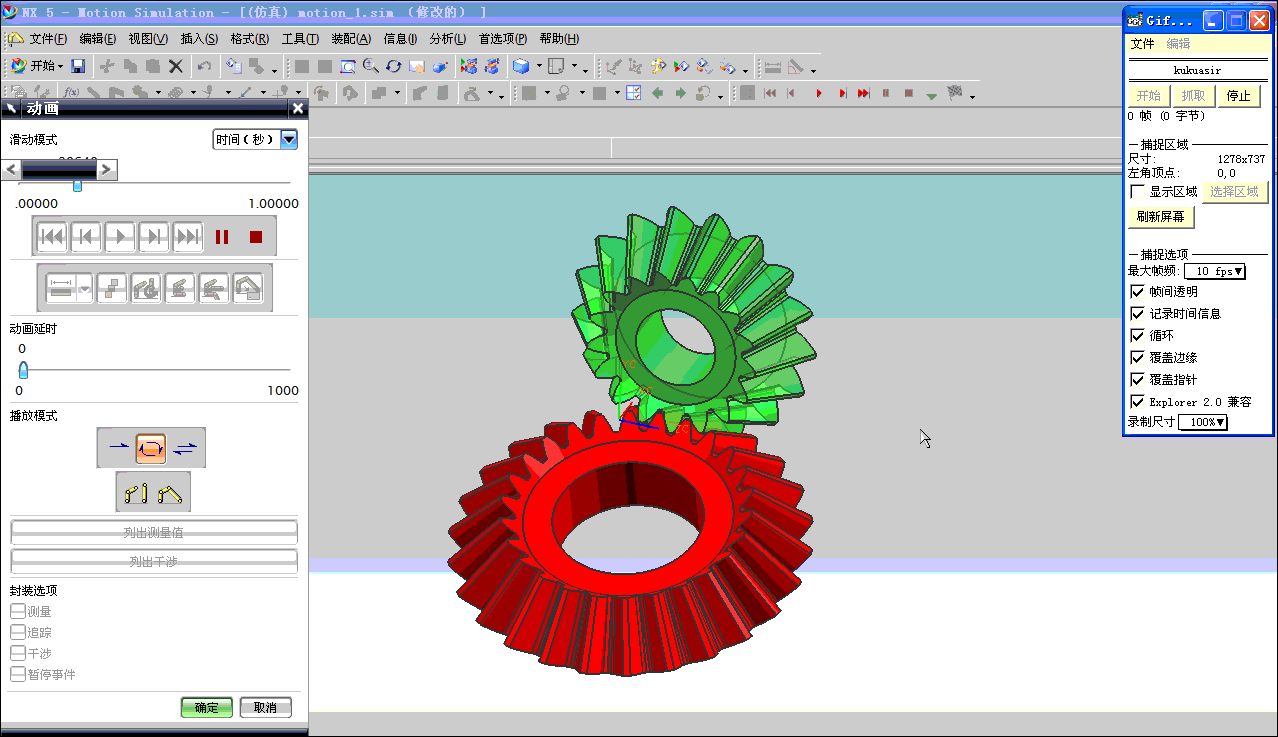

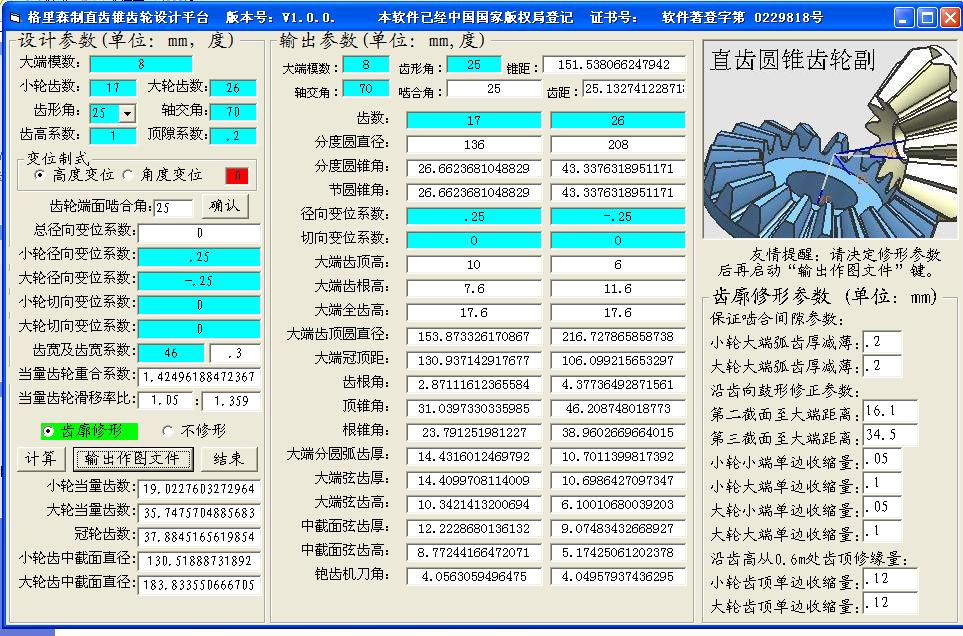

用编好的软件进行计算，并输出建模所需要的文件。

计算的记录文件如下：

直齿圆锥齿轮副设计计算表
本软件已经中国国家版权局登记证书号：软著登字第 0229818 号
软件作者:hyfjy       计算日期:2011-09-14
一、输入参数
大端模数:m 8          小端模数: 5.57156726945499
      齿数:Z  17          26
   压力角:α 25
   轴交角:Σ 70
径向变位系数:Xn    .25          -.25
切向变位系数:Xt    0             0
  齿顶高系数:ha＇ 1             齿顶隙系数:c＇ .2
设计齿宽:B 46             本次设计齿廓修形
      建议:三维模型大端齿根倒圆: R 2.4 , 三维模型小端齿根倒圆: r 1.7
二、计算输出参数
   压力角:α  =25
   啮合角:α′= 25
齿轮模数:M=8
      齿数:Z1=17                         Z2=26
两轴夹角:Σ= 70
  分度圆直径:d1= 136          d2= 208
分度锥角:X1= 26.6623681048829          X2= 43.3376318951171
节圆锥角:δ1= 26.6623681048829          δ2= 43.3376318951171
径向变位系数:Xn1= .25          Xn2=-.25
切向变位系数:Xt1=0  Xt2= 0
大端锥距:R1=R2= 151.538066247942
大端齿距:P1=P2= 25.1327412287183
  大端齿顶高:ha1= 10          ha2= 6
  大端齿根高:hf1= 7.6          hf2= 11.6
  大端全齿高:h1=h2= 17.6
  齿顶圆直径:da1= 153.873326170867          da2= 216.727865858738
  大端冠顶距:Aa1= 130.937142917677          Aa2= 106.099215653297
   齿根角:Xf1 = 2.87111612365584       Xf2= 4.37736492871561
   顶锥角:δa1 = 31.0397330335985       δa2= 46.208748018773
   根锥角:δf1 = 23.791251981227          δf2= 38.9602669664015
  大端弧齿厚:S1  = 14.4316012469792          S2= 10.7011399817392
  大端弦齿厚:S01 = 14.4099708114009          S02= 10.6986427097347
  大端弦齿高:H01 = 10.3421413200694          H02= 6.10010680039203
  中端弧齿厚:S中1  = 12.241215445583          S中2= 9.07695257012672
  中端弦齿厚:S中01 = 12.2228680136132          S中02= 9.07483432668927
  中端弦齿高:H中01 = 8.77244166472071          H中02= 5.17425061202378
当量齿数:  Z当1= 19.0227603272964       Z当2= 35.7475704885683
冠轮齿数: Z冠= 37.8845165619854
刨齿机用齿角:  Y1  = 4.0563059496475          Y2= 4.04957937436295
当量齿轮重合度:  ε= 1.42496188472367

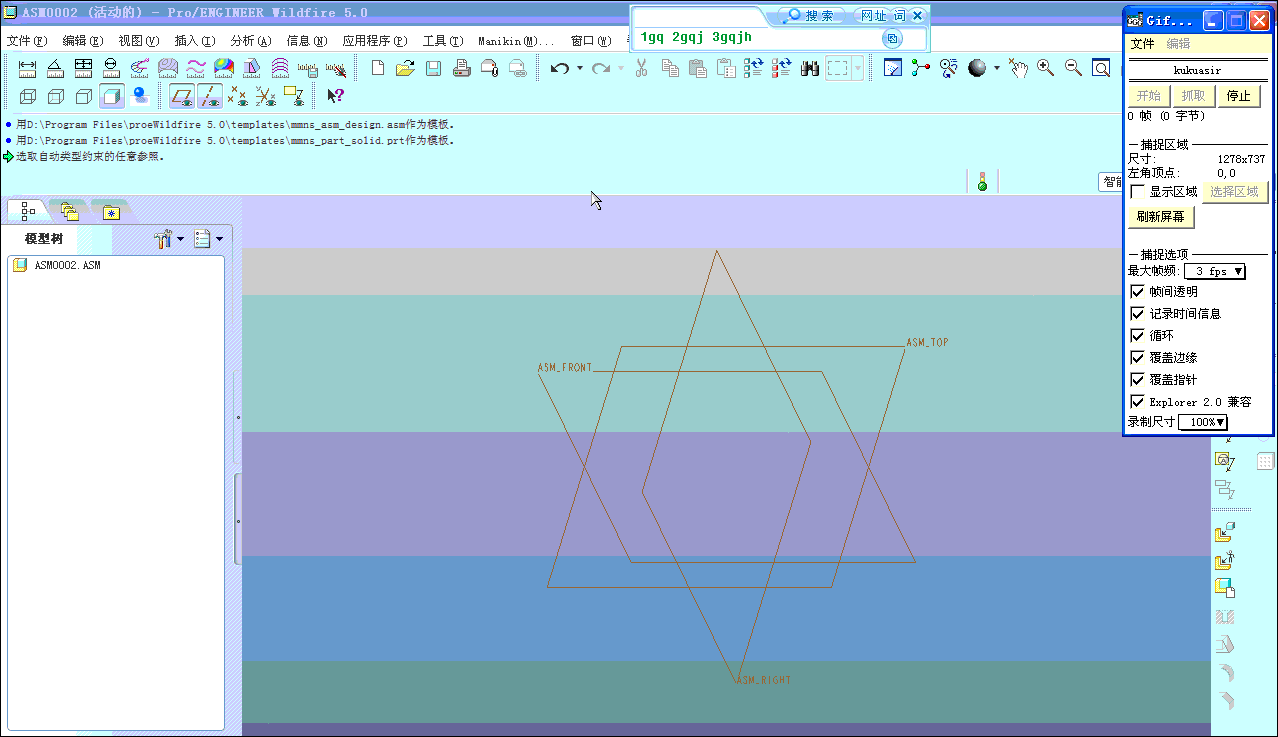

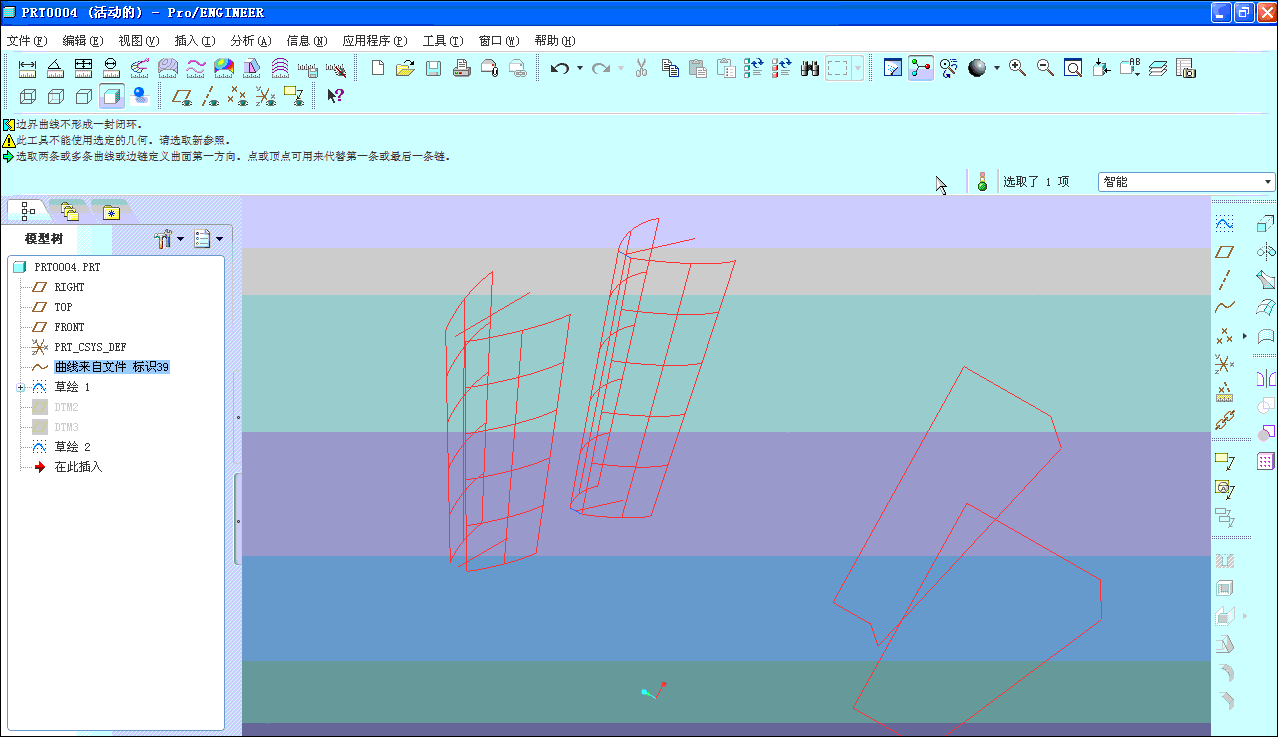

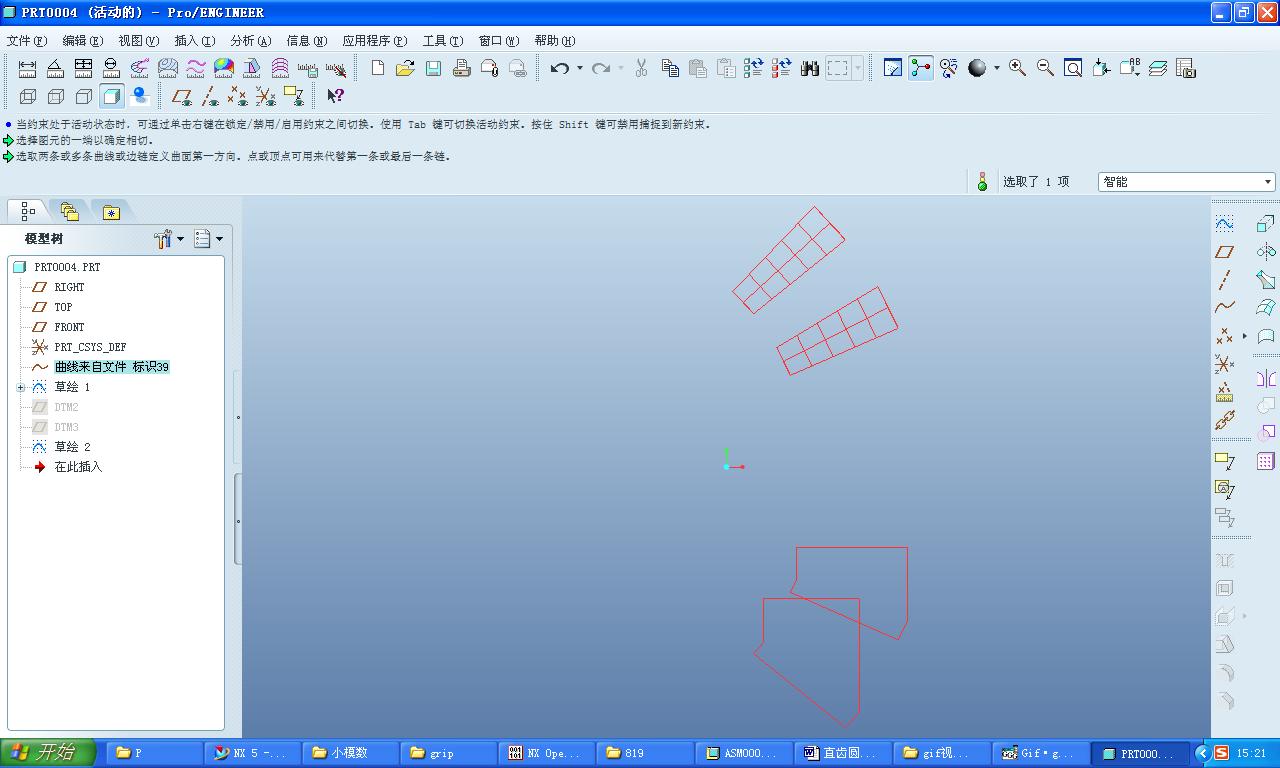

在PROE的部件文件中导入建模的所有样条线：

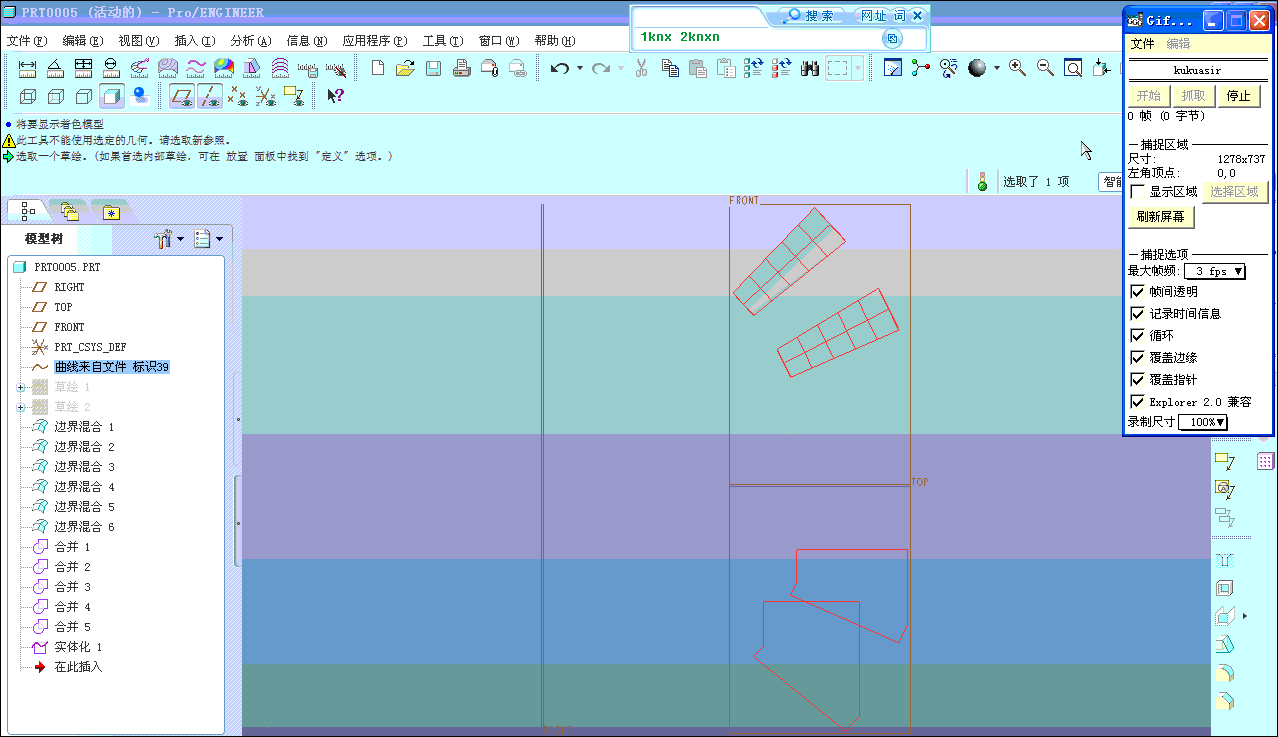

按样条线进行曲面生成

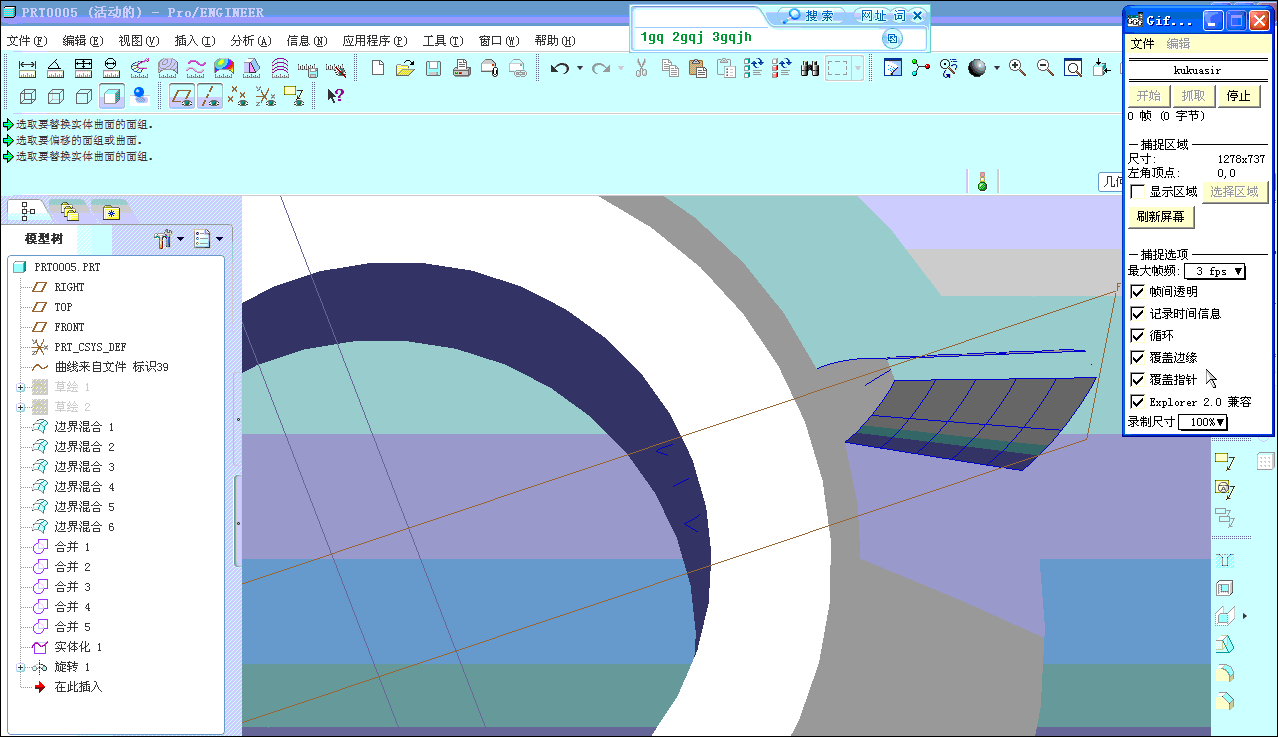

对一个齿的六个曲面进行合并（也有称缝合的）并进行实体化处理
