内齿M值计算

fuzhihui · 发表于 2011-9-8 15:58

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 fuzhihui 于 2011-9-9 10:19 编辑

M 3。5 Z 20 变位系数为--0。15 压力角 20 图纸上标出M值是62。91----63。09 ∮5.5量棒
为什么我算出来62。12 请问是什么原因？

luomo226 · 发表于 2011-9-8 16:42

压力角呢？

fuzhihui · 发表于 2011-9-9 10:19

回复 luomo226 的帖子

压力角20

minzi · 发表于 2011-9-9 12:38

本帖最后由 minzi 于 2011-9-9 12:47 编辑

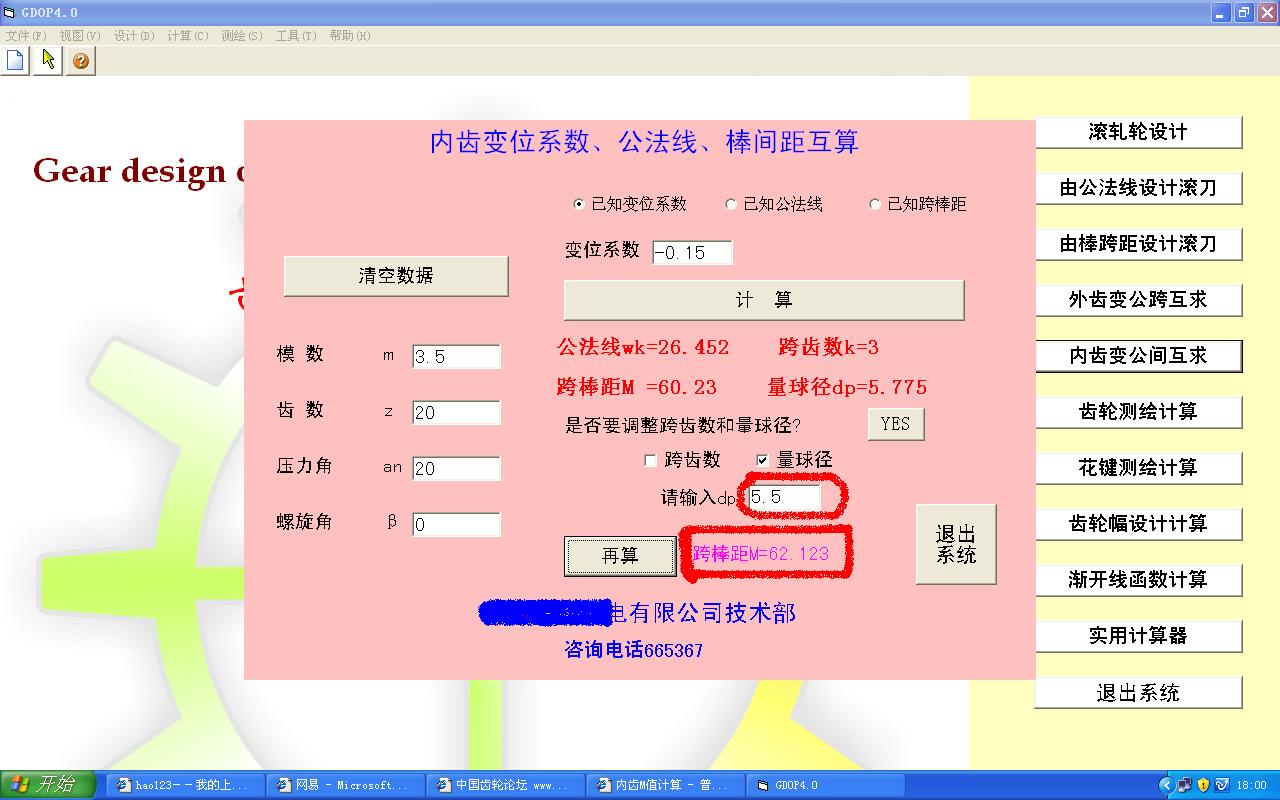

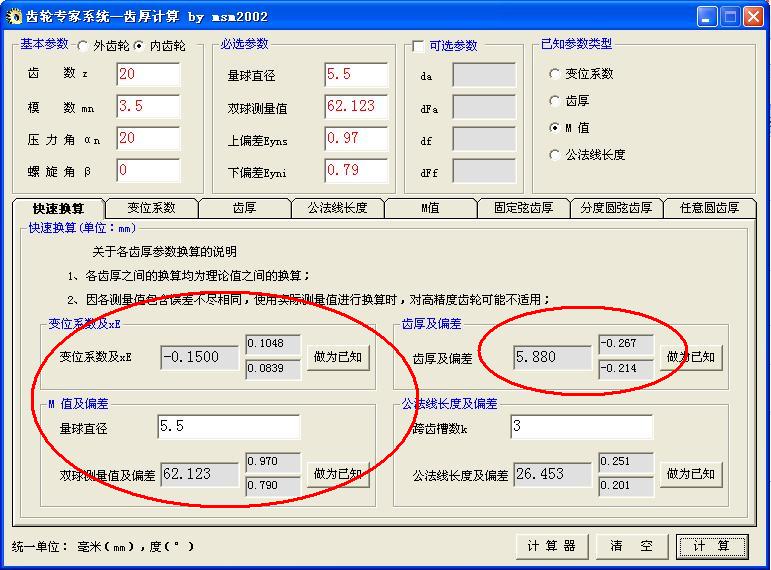

M值62.09正确，经过计算无误！

niuershiye · 发表于 2011-9-9 13:55

图纸与计算都没有问题。

zhanghua123789 · 发表于 2011-9-9 14:40

我算出来也是62.12。

qdtruck · 发表于 2011-9-9 14:50

我计算的也是62.1225，但变位系数是齿厚增厚的。在德标中是+0.15。

fuzhihui · 发表于 2011-9-9 17:52

回复 minzi 的帖子

为什么图纸上标62。91----63。09 相差好大

fuzhihui · 发表于 2011-9-9 17:53

回复 niuershiye 的帖子

大侠这软件哪里买的啊

wangjunjtslhc · 发表于 2011-9-9 18:04

是没问题啊
