UG中内外摆线轮（油泵）的运动仿真图

hyfjy · 发表于 2011-9-7 21:10

您需要登录才可以下载或查看，没有账号？注册

x

传几张才做的油泵摆线轮的运动仿真图：

小图是努力做到连续的图，过去做的图总有间断点，这图看上去基本连续:

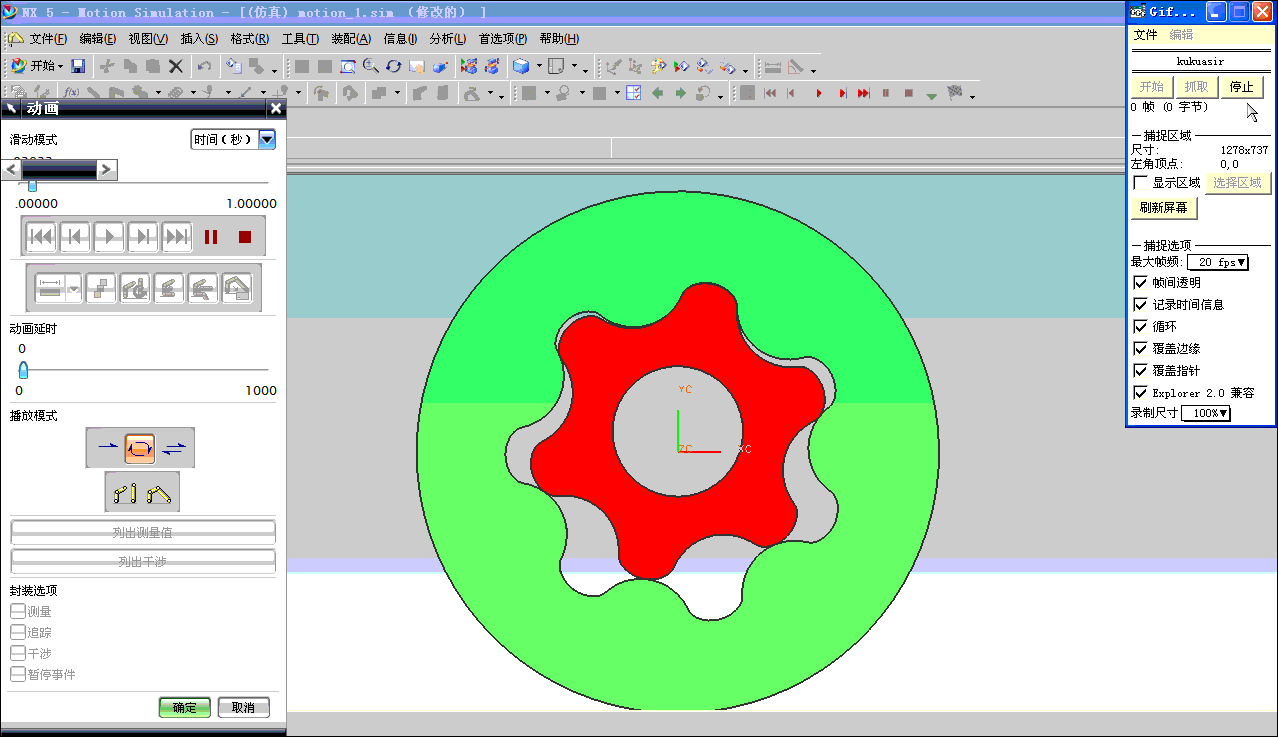

大图是正面运动仿真图

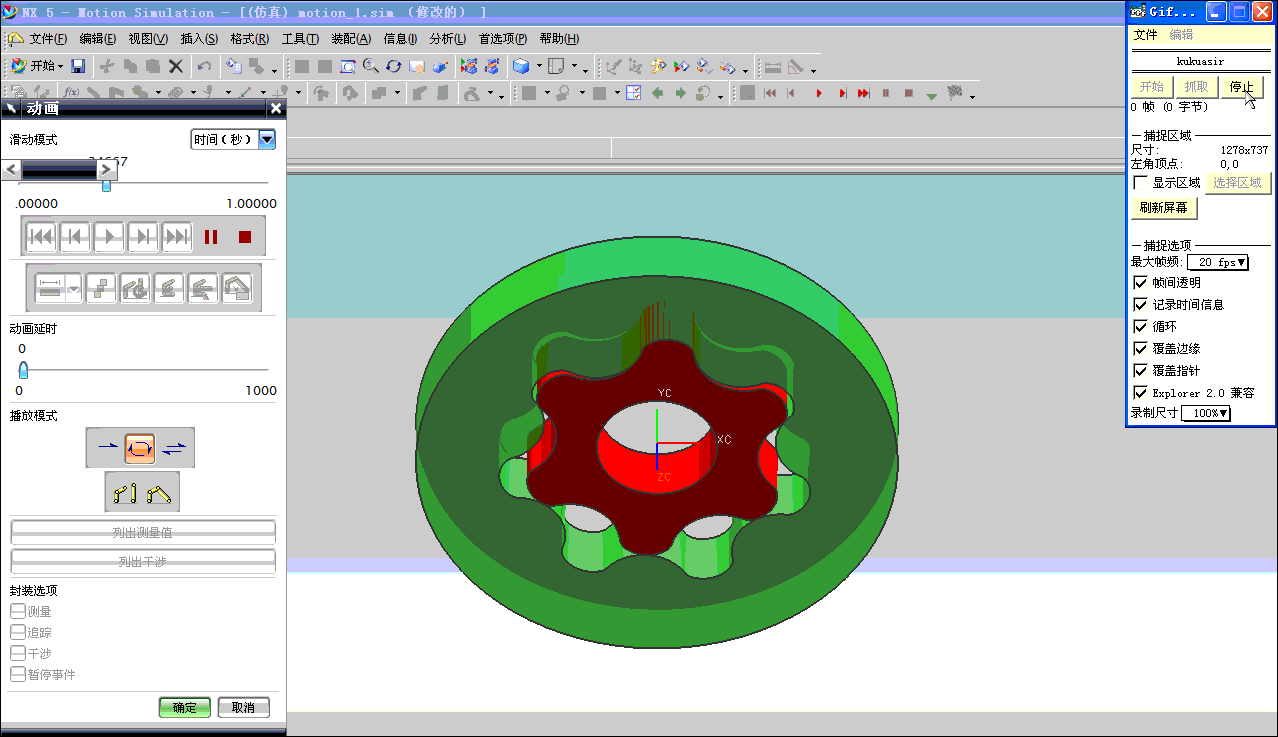

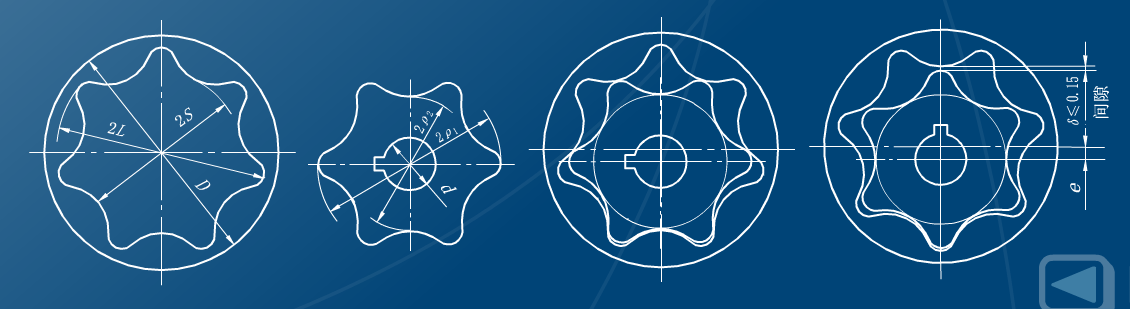

还有一个是看一下啮合位置的图：

心晴 · 发表于 2011-9-7 21:54

请问下你的UG在哪下的啊！我在网上下了好几次UG了都装不起，郁闷得要死~

weihai1028 · 发表于 2011-9-7 22:42

看到这油泵动画，突然也想起了啮合齿轮油泵，不知道渐开线齿轮油泵在设计上，和一般的传动齿轮都有哪些差异呢？？谢谢！期盼回复

goldfool · 发表于 2011-9-21 22:49

不错，据说齿形的设计很有讲究，否则泵送的力量就不够。

freefreemen · 发表于 2011-9-22 08:54

齿根的部分不要过渡曲线

weihai1028 · 发表于 2011-11-21 21:57

楼主你好能否给出这转子泵的计算参数好让我们也学习一下谢谢！

weihai1028 · 发表于 2011-11-21 22:27

比如 4/5 齿 5/6 齿参数你随便给给计算参数看看我们做的和你楼主的区别在哪儿呢

hyfjy · 发表于 2011-11-22 20:38

weihai1028 发表于 2011-11-21 22:27

登录/注册后可看大图

比如 4/5 齿 5/6 齿参数你随便给给计算参数看看我们做的和你楼主的区别在哪儿呢

有趣。试试看。

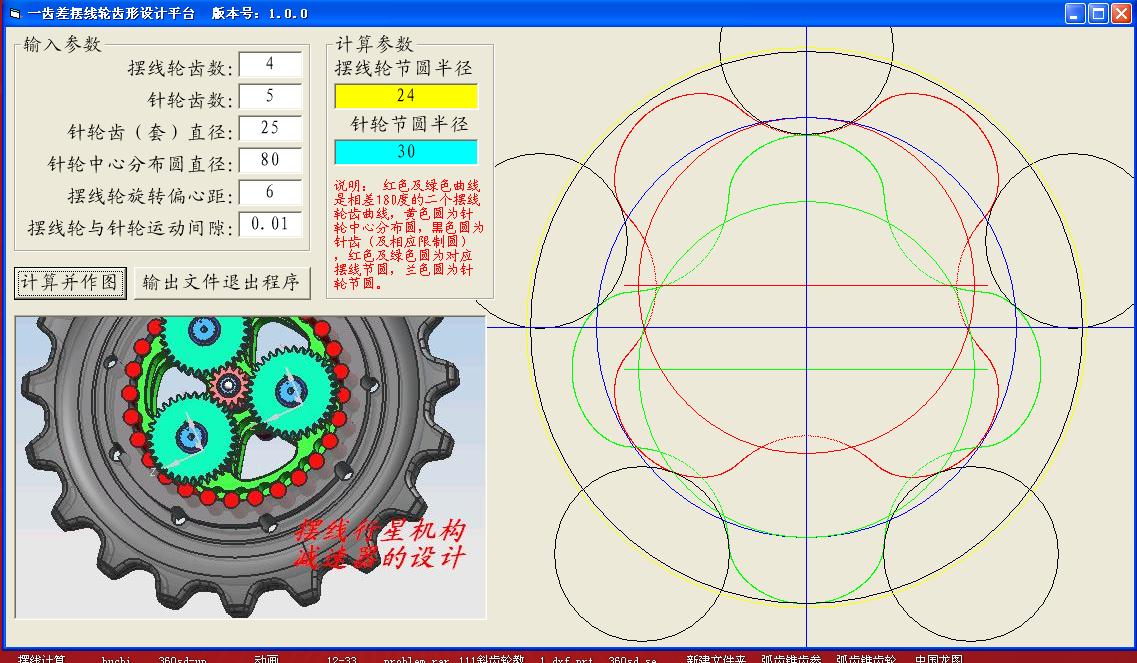

4/5的计算界面：

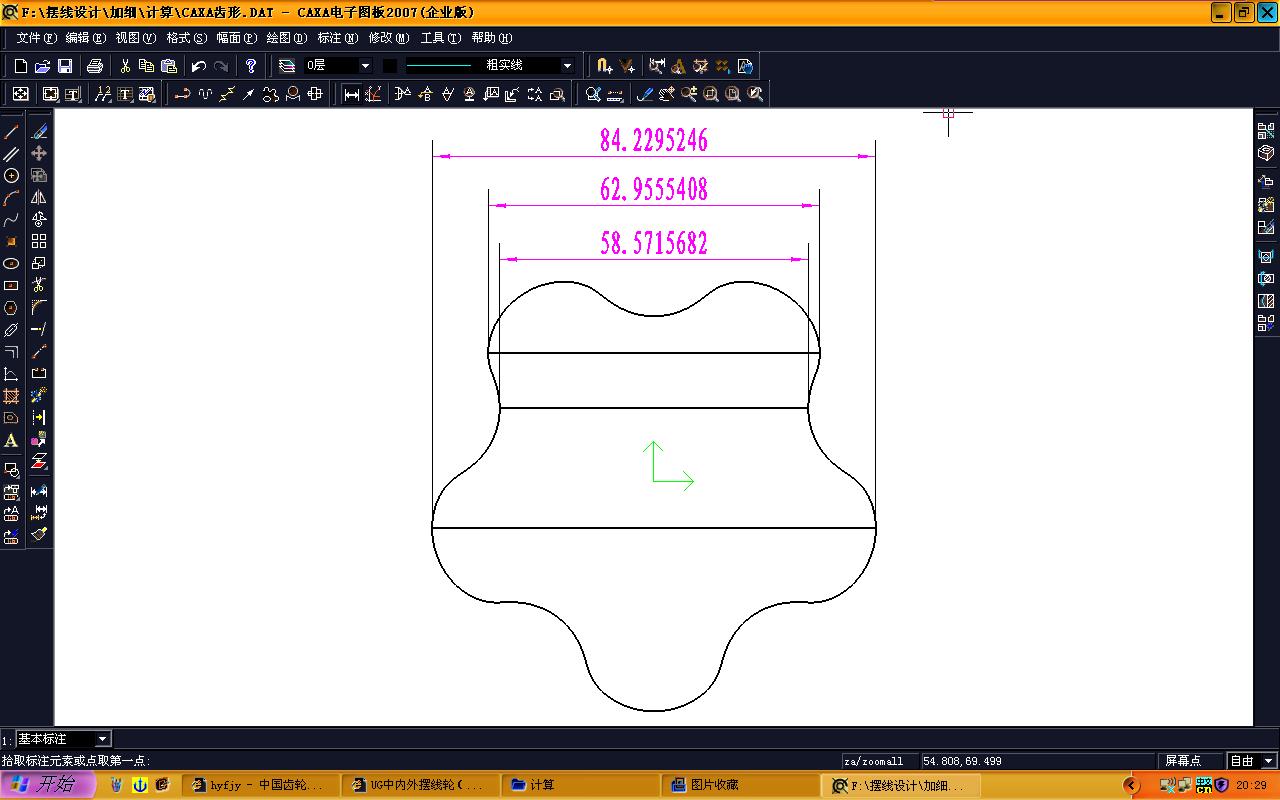

图形：

这是有修形量的，修形量为0.01，均匀修形

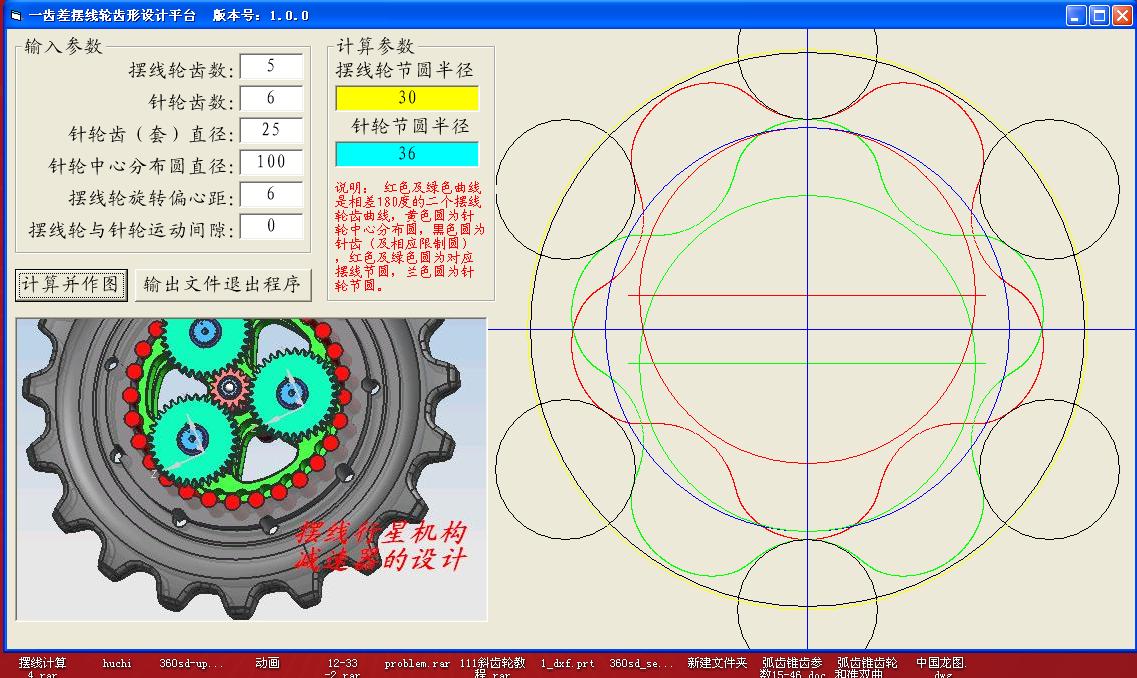

5/6的计算界面：

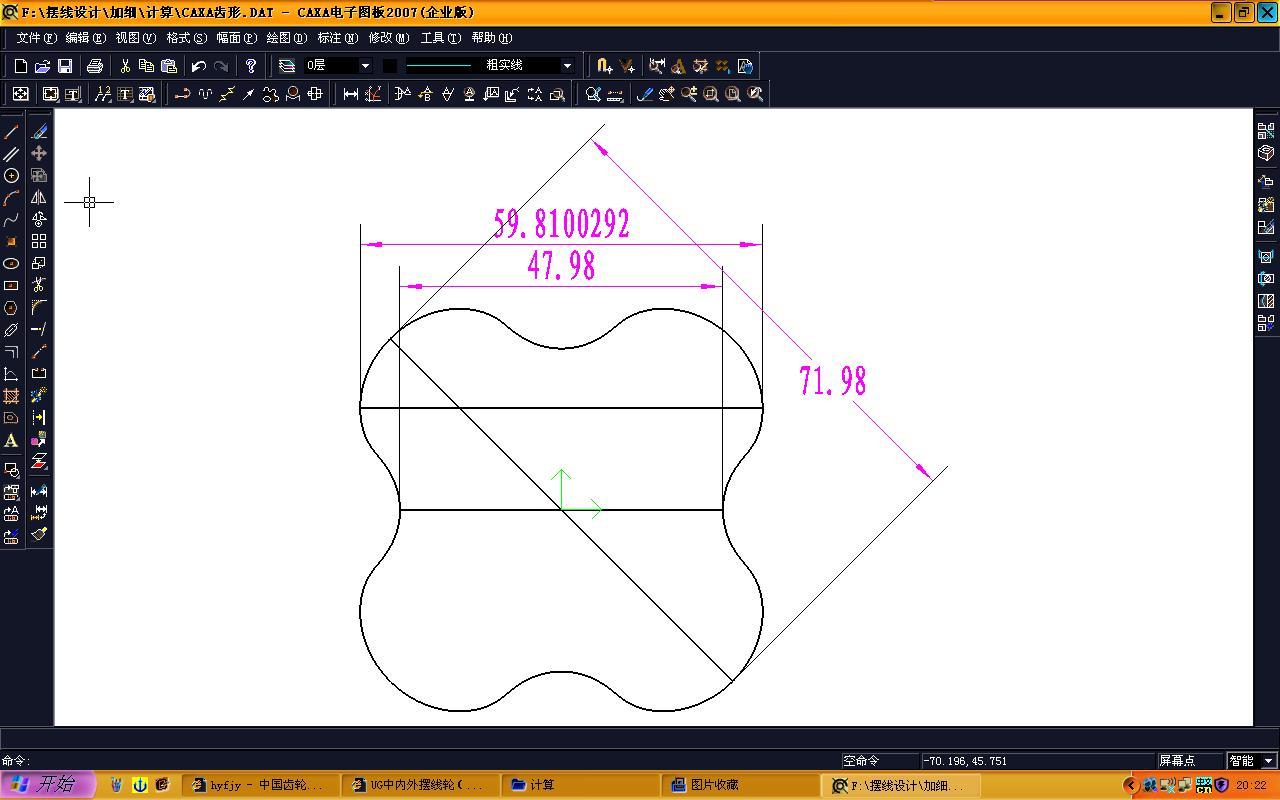

图形：

这是没有修形量的。

计算文件中给出的极限尺寸（公法线）与作图文件中是一致的。以上二次计算的文件压缩如下：

计算.rar (4.32 KB, 下载次数: 97)

weihai1028 · 发表于 2011-11-24 21:37

hyfjy 发表于 2011-11-22 20:38

登录/注册后可看大图

有趣。试试看。
4/5的计算界面：

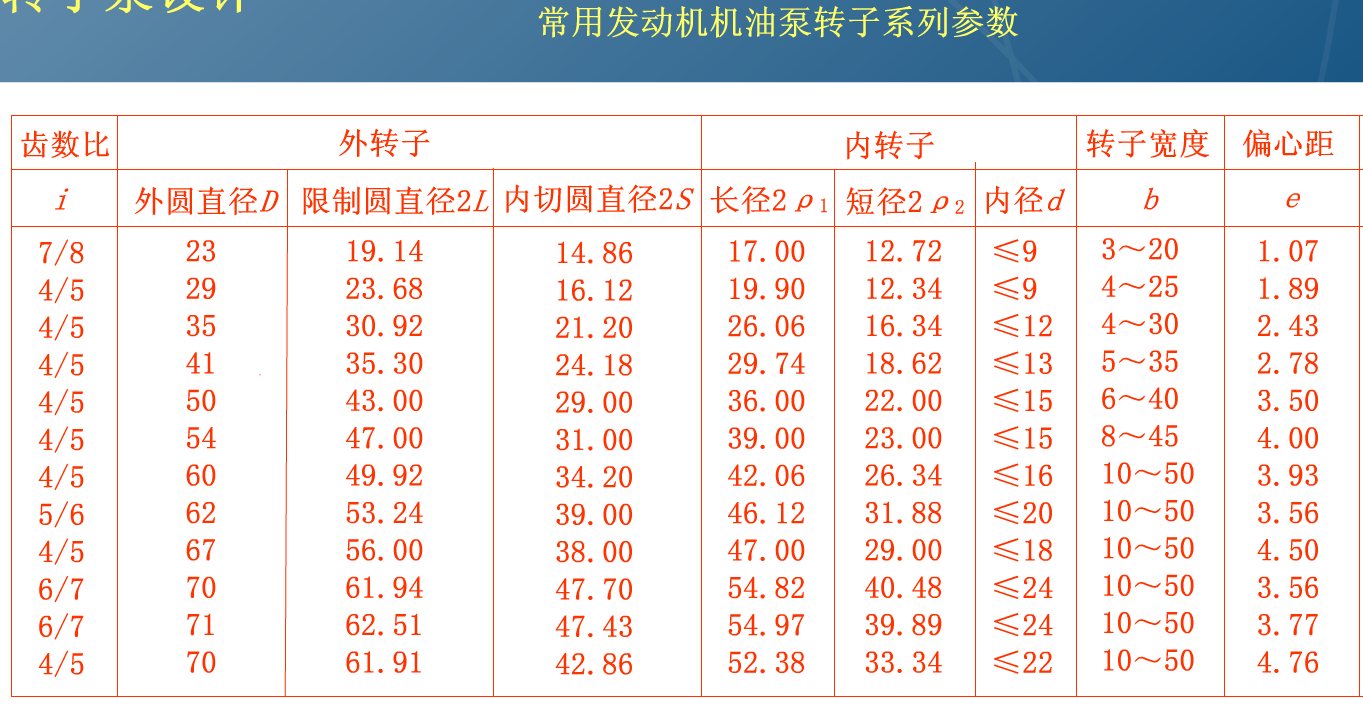

楼主你好，按照你的参数自己也计算了一下总是觉得有些出入，现在提供一发动机转子泵的系列参数给你不知道你的软件能计算不？能否和提供的参数一致，现在你可以任意调其中的一组数据帮忙验证一下谢谢！！！系列参数.PNG

meng198599 · 发表于 2011-12-3 17:55
