组合式的齿轮如何分模

admin · 发表于 2008-6-16 02:41

您需要登录才可以下载或查看，没有账号？注册

x

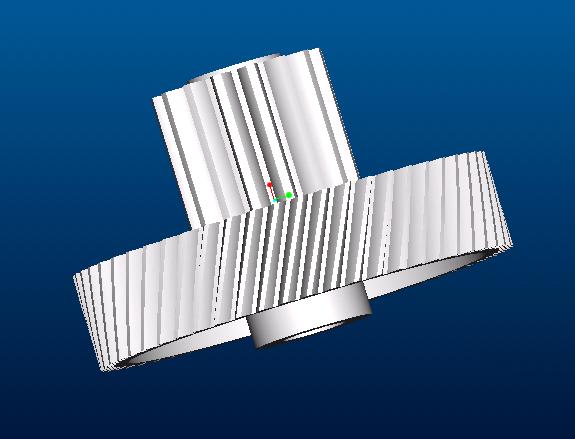

组合式的齿轮如何分模

mrmrw · 发表于 2008-7-6 13:53

简单，直齿出前模，斜齿在后模。出模时，直齿直接与前模分离，然后后模采用旋转出模，斜齿就会旋出来了！

tonnyzhang8186 · 发表于 2009-9-17 15:39

这叫双联齿轮，直齿部分在前模成型，斜齿部分在后模通过轴承旋转出模即可，请注意两齿有无对应关系，如果中心轴和啮合精度要求高，建议中心针前端做斜度定位。

jason_xiao · 发表于 2009-9-28 15:48

后模斜齿可采用司筒套直接顶出，斜齿自行旋转出模。

poxiangzi · 发表于 2009-10-4 12:28

这个可以采用冷挤压工艺直接成形出来？

guozhang77123 · 发表于 2009-12-22 17:55

这样的产品我公司经常做,而且精度要求一般是2级3级的.如有需要,我公司可以为你设计,加工模具至合格的产品.
