Spiroid gear 锥蜗杆与锥蜗轮 端面蜗杆与端面蜗轮 Cown gear 端面齿

dongjingzhiji

此贴源于WOODEE版主的提问，在此一并汇总有关讨论的资料，就算大杂烩吧。

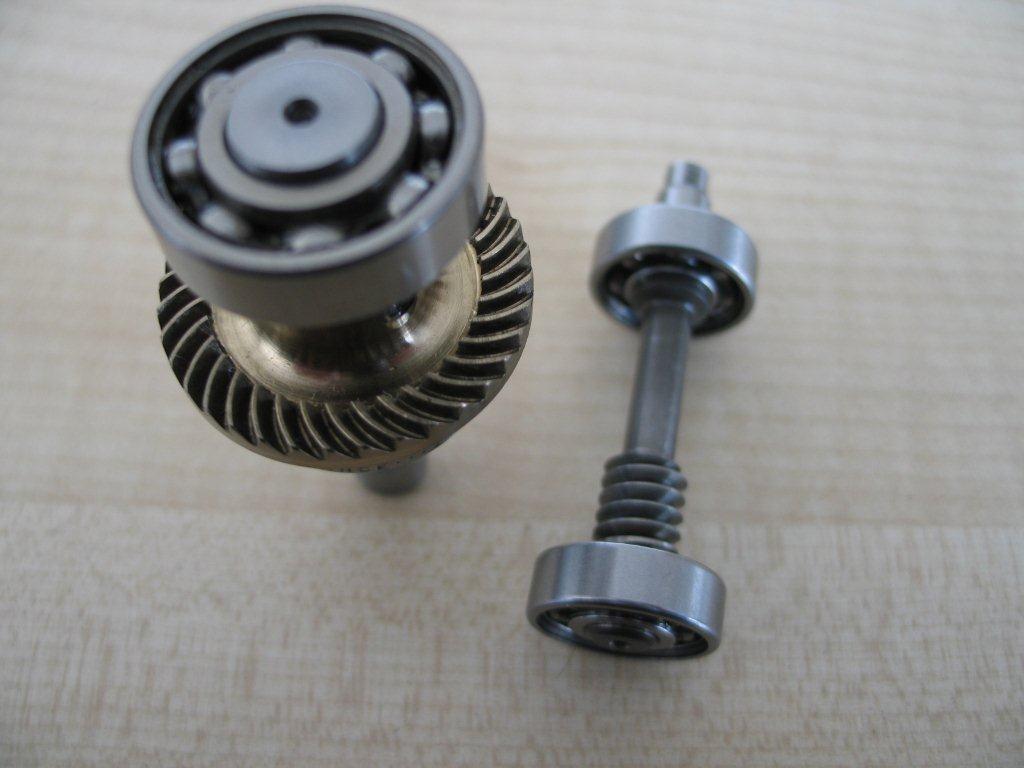

锥蜗杆：


登录/注册后可看大图

关于这种传动的理论，有这些特点：
（内容摘自2008全国小模数齿轮制造技术（宁波）研讨会文集）


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图

优点：
1.重合度大。 可达蜗轮齿数的9-12％，因而噪音小、平稳、承载能力大。
2.齿面润滑好。  合速度与接触面法线的夹角为锐角，接近0度。
3.摩擦力矩方向与蜗轮旋向相同，效率高。
4.可通过调节蜗杆轴向位置调节齿侧间隙，不影响齿面共轭。降低装备精度要求。
5.可以当离合器用。蜗轮轴向位置变化时与蜗杆的啮入啮出灵活可靠，中心距保持不变。

缺点：
1. 蜗杆不能反转
2. 蜗杆轴向力大，蜗杆反转若有轴向窜动会导致机构卡死。
3. 模数小时各部尺寸皆小，不易加工。

此种锥蜗杆可用外旋风铣的方法制得，当然必须是数控，需要4轴联动才行。
瑞士兰博特瓦里有限公司 瑞士莫尼埃查纳有限公司有这样的外旋风铣设备。

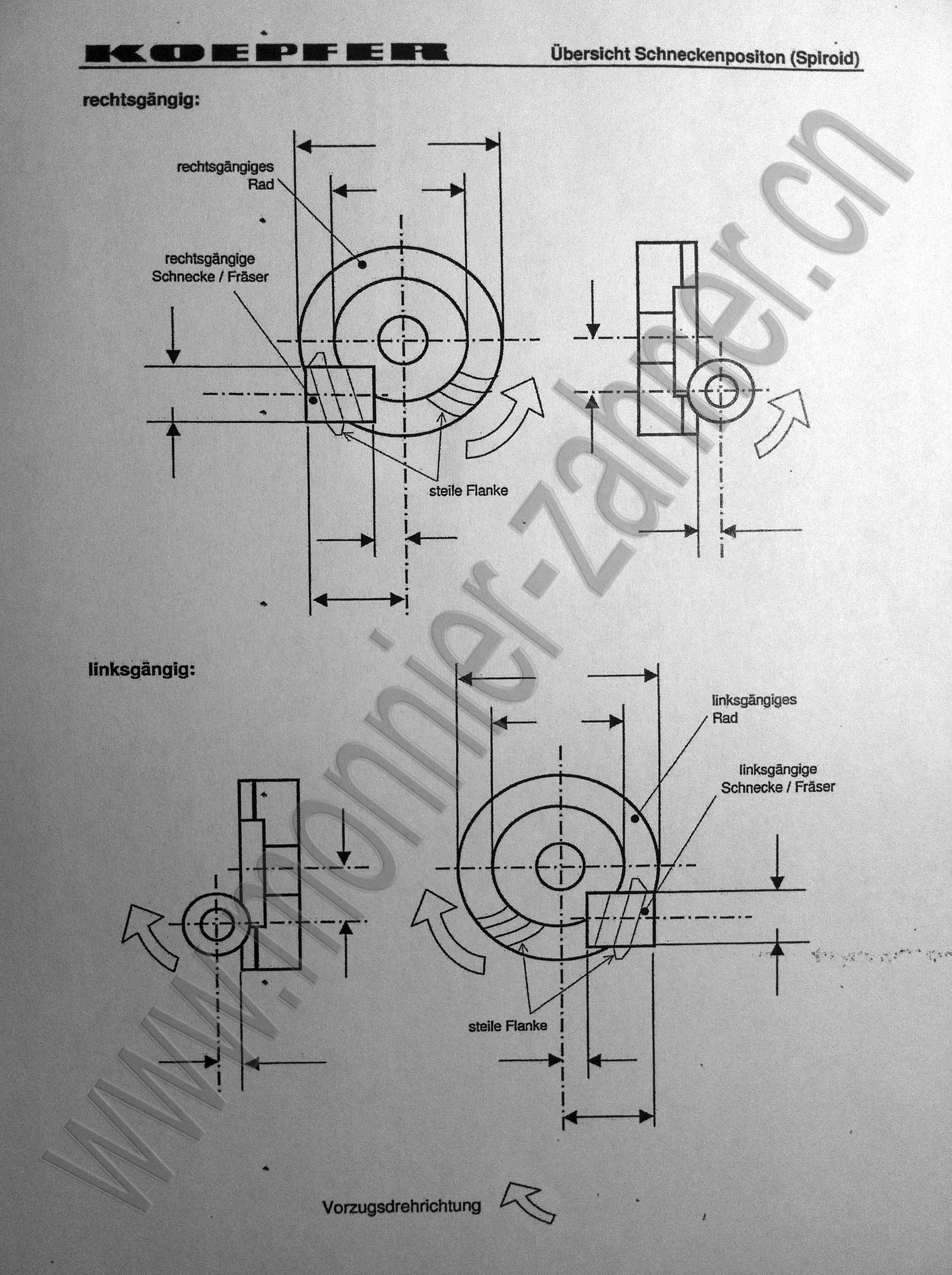

这是偏置圆柱蜗轮的加工原理：

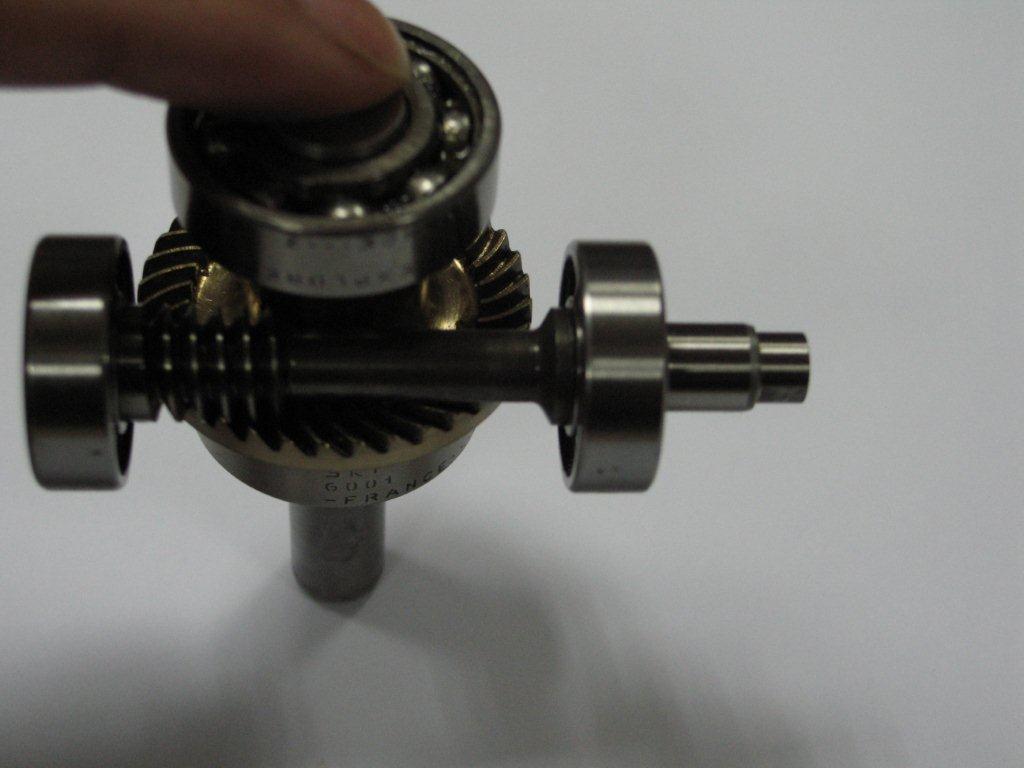

实物：



钟表仪表机构内的小模数端面齿：


登录/注册后可看大图

专用加工设备：


登录/注册后可看大图

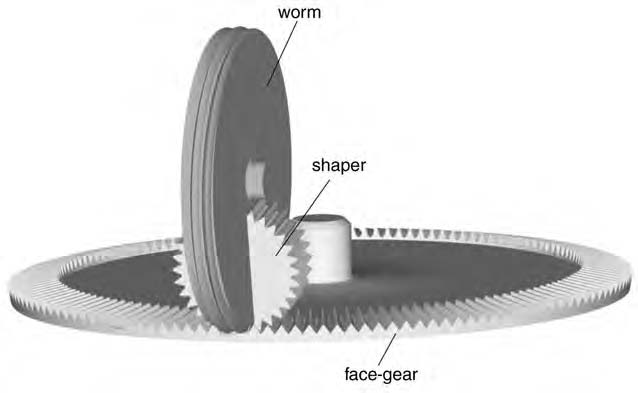

端面齿加工原理（摘自李特文著作）：


可见端面齿与端面蜗轮的加工动作非常相似，展成动作基本相同。

端面齿加工时要求刀具（蜗杆或插刀）沿着端面齿的径向走刀，而端面（锥）蜗轮则无需。
这和加工直（斜）齿轮与蜗轮时是否轴向走刀的区别是对应的。

当插刀对准的是工件轴心时，加工出直齿端面齿：


登录/注册后可看大图

当插刀偏置时，加工出螺旋状端面齿：


登录/注册后可看大图

因此这个帖子：
瑞士公司寻求齿轮代加工
http://www.gearbbs.net/forum.php?mod=viewthread&tid=69758&fromuid=8766
中所提及的特殊设备，就是要保证那个蜗杆（滚刀）与插刀位置重合。
这与常规滚齿的刀具倾角含义相同，但是另一个方向（正交）。




如有谬误，还请不吝赐教。

woodee

回复 dongjingzhiji 的帖子

这个图所示worm滚刀，应该是“凸R”滚刀吧？


登录/注册后可看大图

hmcad602

和我见到的大减速比弧齿锥齿轮很像。简称H.R.H.。但是不知如何测绘计算？

jianlv

哪里可以做锥蜗轮加工这种滚刀

syb2018

请问各位大神，这种端面蜗轮需要什么机床才能加工，
  还有刀具有什么特殊要求，哪里能做？

970040336

目前只见过用CNC加工

13640236732

970040336 发表于 2022-5-1 20:06
目前只见过用CNC加工

我还见过滚齿的，直接滚面齿轮

970040336

发图看看，还能有这种设备

wyf588555

目前只见过用CNC加工

951159188

端面蜗杆-端面齿盘kisssoft能搞定吗？
