kisssoft与之关联的三维软件

liuzan1977 · 发表于 2012-1-12 20:29

哪有kisssoft04-2010下啊

kangxiaochong · 发表于 2012-1-13 21:27

NGCQE 发表于 2012-1-11 19:04

登录/注册后可看大图

看kisssoft 手册10.10 3D interface to catia,其它的我也不清楚。

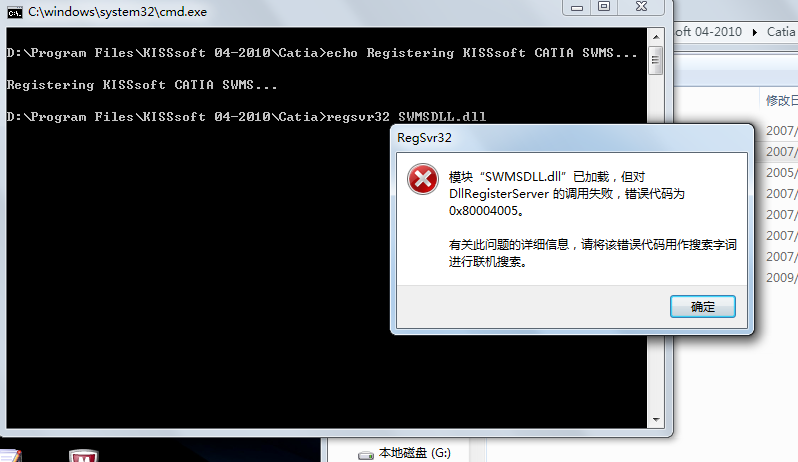

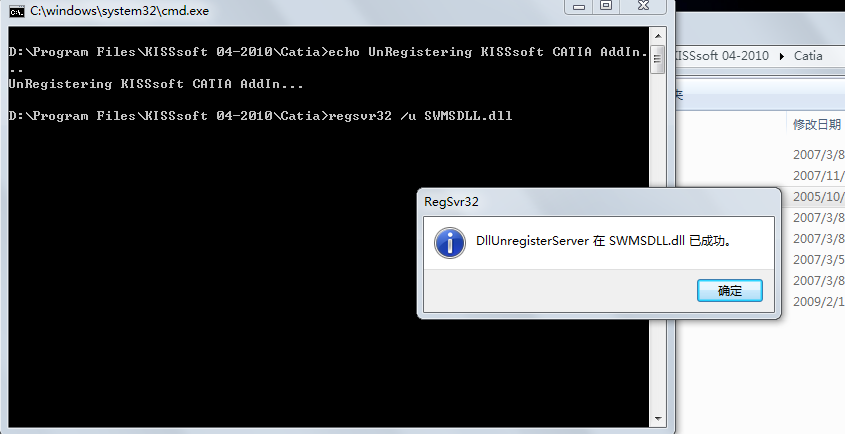

我就是按着它所介绍的做法实施的但是出现了下面的情况

您知道这是神马情况吗？
谢谢您！！

michaelzhang · 发表于 2012-8-26 17:54

KISSsoft不用转成stp、iges的兼容格式就可以和其它绘图软件进行无缝兼容，但是由于其它3D绘图软件经常大范围升级以及功能更改等，所以这种无缝兼容的格式（不通过stp 直接导入软件）的形式不很稳定，目前solidworks、proe比较稳定。

kangxiaochong · 发表于 2012-8-30 23:16

michaelzhang 发表于 2012-8-26 17:54

登录/注册后可看大图

KISSsoft不用转成stp、iges的兼容格式就可以和其它绘图软件进行无缝兼容，但是由于其它3D绘图软件经常大范围 ...

在win7系统下 kisssoft无法和catia连接但是在xp系统就行这是怎么回事呢
？

WDL12345 · 发表于 2012-9-4 13:26

顶起来

hibage · 发表于 2012-9-7 15:08

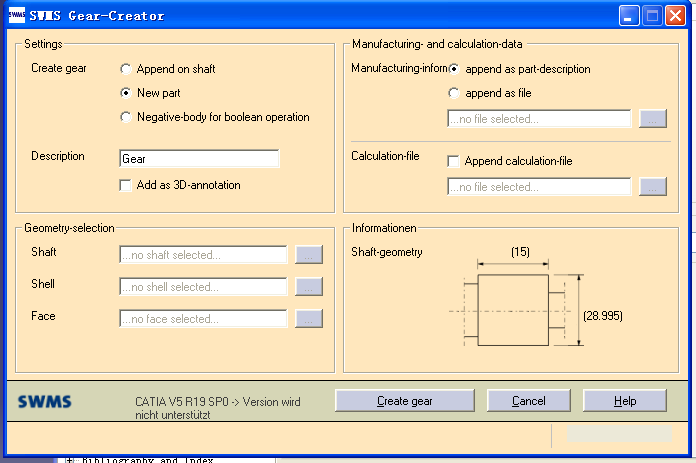

输出catia试过，但没有成功，原因是CATIA的接口文件是德语，输出时对话框不显示字，按钮不知是什么用处。在Solidedge，Solidworks 很正常就没有搞下去。
接口连接需要先运行CATIA,然后到点击 KISSsoft 03-2012\Catia目录下CatiaRegister.bat，会显示注册成功。

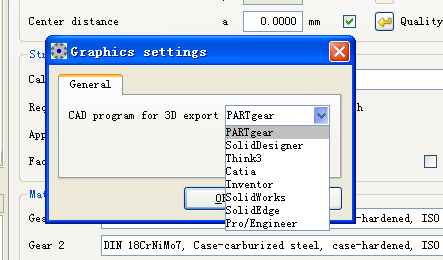

到KISSsoft 界面中设定 3D输出CAD为CATIA ,点击3D export 下所要输出的就可弹出对话框。

kangxiaochong · 发表于 2012-9-14 01:14

hibage 发表于 2012-9-7 15:08

登录/注册后可看大图

输出catia试过，但没有成功，原因是CATIA的接口文件是德语，输出时对话框不显示字，按钮不知是什么用处。在 ...

好的非常感谢！！！

wangguichen314 · 发表于 2012-9-14 21:19

输出STP虽然简单，但是修改起来比较麻烦，最好还是能与三维软件结合

warthen · 发表于 2012-9-15 16:52

可以的，我一直都是直接输出到CATIA的，先要设置才行。

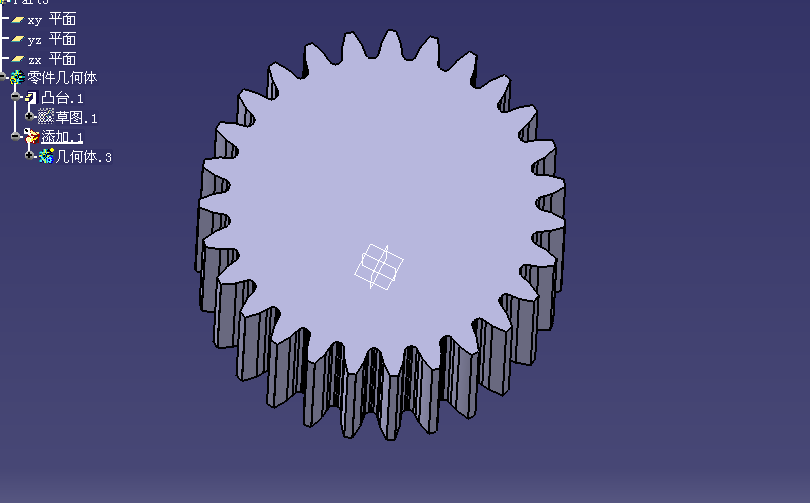

不过要在CATIA中修改还是无法实现的。一般是齿轮生成单独文件，其余结构在画一个文件齿轮部分画一个比齿根圆小的圆柱体，在装配中放好位置，再使用添加命令

。如果要修改只有重做齿轮使用装配中的替换命令更改。

warthen · 发表于 2012-9-15 16:57

以上在KISSsoft2008与CATIA V5R21和 V5R19 之间成功过的
