求高人解答：已知中心距和一大齿轮参数，如何求与之外啮合的小齿轮参数

xuwenhua · 发表于 2011-8-25 16:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如题:已知大齿轮参数为：齿数40，模数1.25，压力角20度，公法线长度为17.76（-0.08）跨5齿，齿顶圆53.8（-0.15），齿根圆48.25（-0.3），中心距为42.405，求与之外啮合的小齿轮参数，小齿轮的齿数已知26，求另外的参数。谢谢高手，希望能给出推导的计算公式。感激不尽！！！

niuershiye · 发表于 2011-8-26 17:18

本帖最后由 niuershiye 于 2011-8-26 18:17 编辑

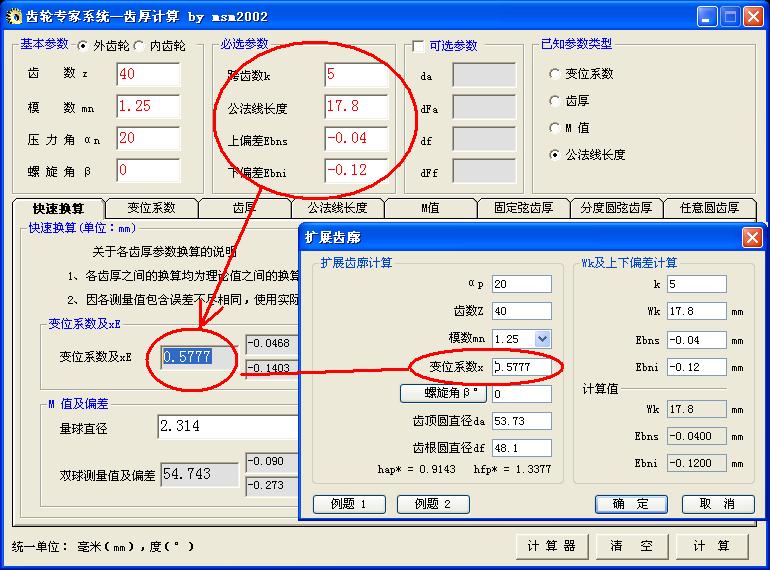

1> 将wk(5)=17.76(-0.08)-->17.8(-0.04; -0.12)
2> 用 17.8 当成求无侧隙变位的依据。 x = 0.5777
3> 用中心距  42.405  求总变位。1.01335  ， x1=1.01335-0.5777=0.43565
4> 计算其他参数。
5》大齿轮的齿顶圆、齿根圆都按中差计算的  。

yuchunjin · 发表于 2011-8-26 18:44

楼主,何必自己算得那么辛若呢?向牛老买个软件不就啥都搞定了吗?

weihai1028 · 发表于 2011-8-26 21:29

本帖最后由 weihai1028 于 2011-8-26 21:39 编辑

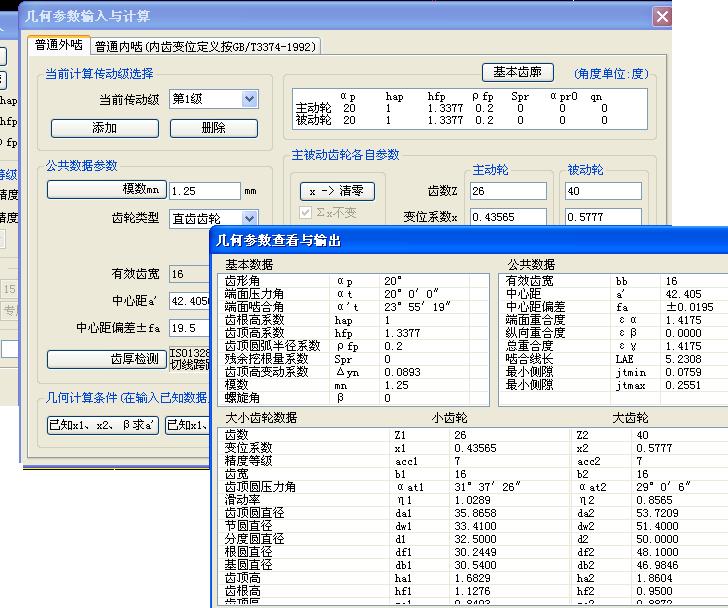

小轮：M=1.25 Z=26 x=0.4356 d=32.5 da=35.865 df=30.464 wk=13.743（k=4）(0侧隙) 中心距按42.405 仅仅供参考！！变位参数可以进行调整

xuwenhua · 发表于 2011-8-27 08:24

请问下二楼的高手，第三条：用中心距 42.405 求总变位。1.01335 ， x1=1.01335-0.5777=0.43565，是怎么来的，有点看不懂啊，请教了！对了您的软件能共享下吗？
请问下三楼的高手，您是怎么算出来的，有计算公式吗？或者是软件能共享一下吗？谢谢了

xuwenhua · 发表于 2011-8-27 08:25

请问下三楼的高手，您是怎么算出来的，有计算公式吗？或者是软件能共享一下吗？谢谢了

xuwenhua · 发表于 2011-8-27 08:26

回复 weihai1028 的帖子

您好：
请问下高手，您是怎么算出来的，有计算公式吗？或者是软件能共享一下吗？谢谢了

xuwenhua · 发表于 2011-8-27 08:28

回复 niuershiye 的帖子

你好！
请问下高手，第三条：用中心距 42.405 求总变位。1.01335 ， x1=1.01335-0.5777=0.43565，是怎么来的，有点看不懂啊，1.01335是常数吗，是从哪里来的，请教了！对了您的软件能共享下吗？

lijieba · 发表于 2011-9-6 09:43

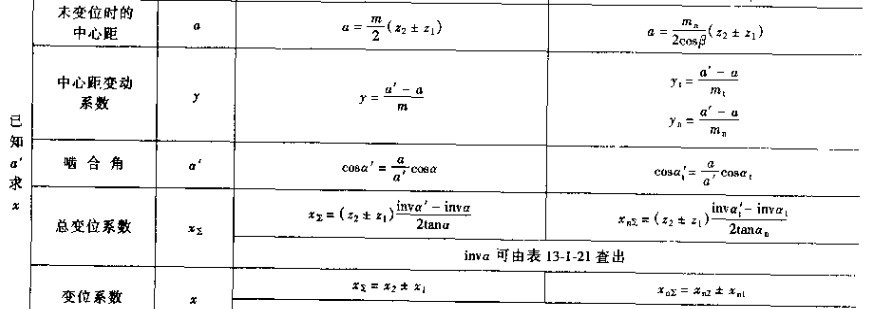

相信这个你应该能看懂吧左边是直齿轮计算右边是斜齿轮计算

handsomcyp · 发表于 2011-9-6 20:21

想牛老请教过了，软件是否共享或者买卖，牛老没做出回应啊，好伤心呀:'(
