大家帮忙看下 我设的齿轮参数有问题没？ 在线等

qiuzhishihui

内齿圈  Z=162   M=2.5  B=24  A=20度
行星轮  Z=72   M=2.5  B=19  A=20度
太阳轮  Z=18   M=2.5  B=14  A=20度

longyaner521

几何计算没有问题，内齿圈的齿顶高系数为0.85，KISSSFT完全通过！

hyfjy

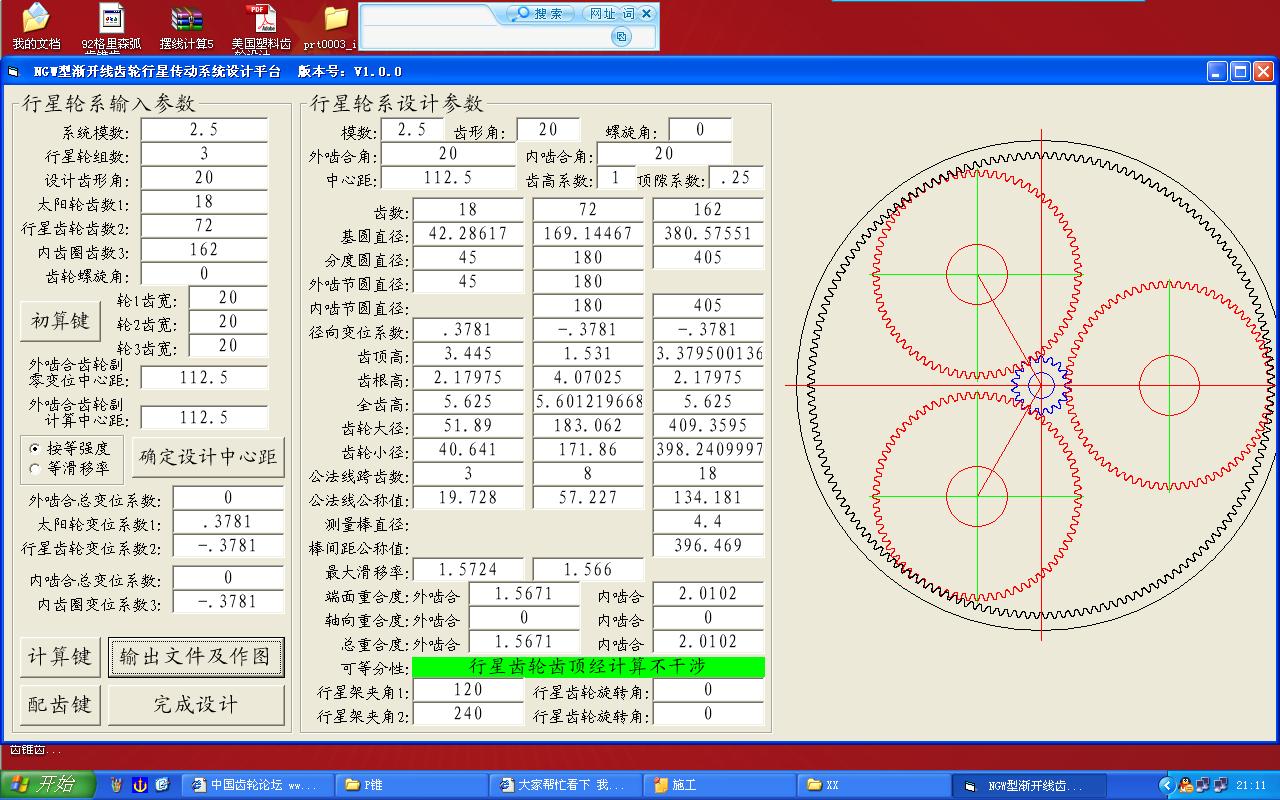

楼主提供的参数作了如下的计算：

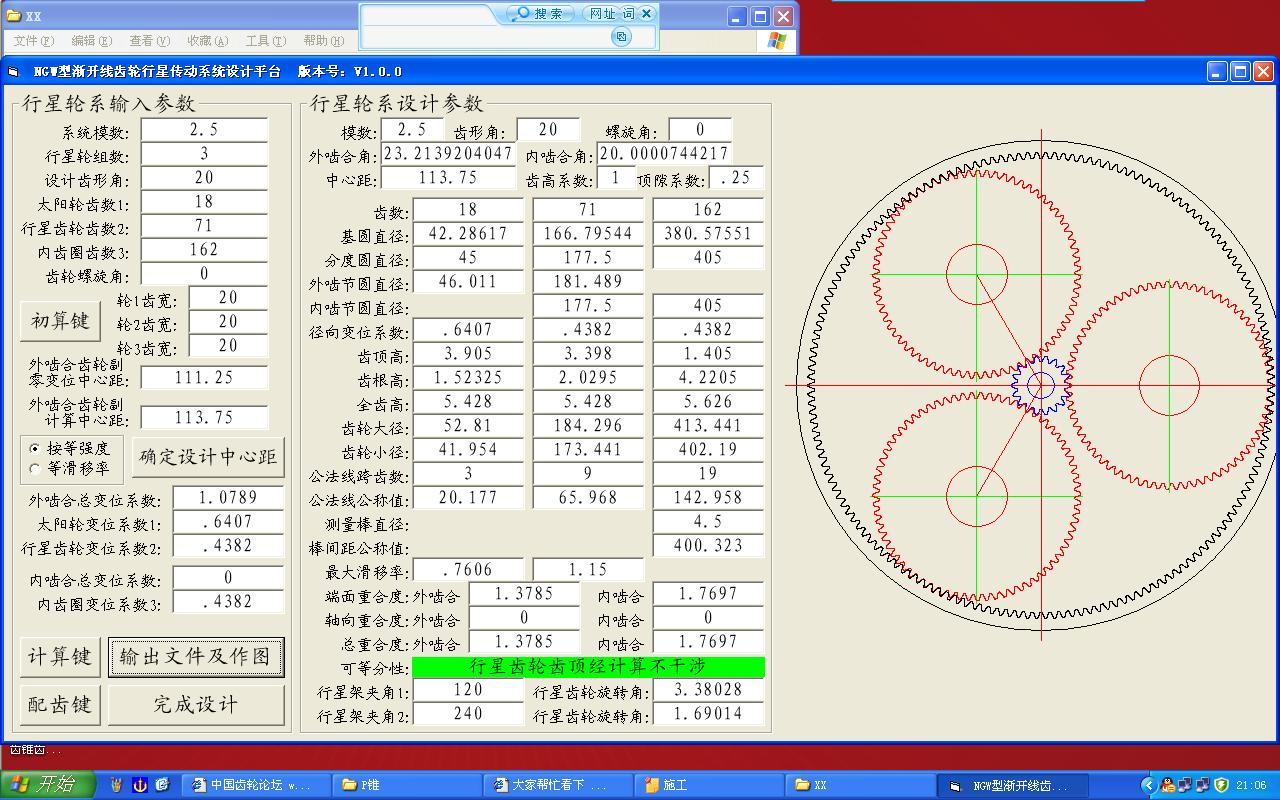

根据软件的配齿，行星轮减少一个齿后，得到的计算界面如下：



从结果看，内啮合角同样在20度时，行星轮减少一个齿的结果是外啮合角为正变位啮合，啮合角为23度多，齿面滑移率和也明显下降，说明对于强度及噪音都有正面的帮助。

从二维图看，放大的外啮合副在正啮合时，太阳轮较强壮，有利于提高负载。



再说一点题外话，为何原设计中太阳轮的齿宽“B”为最小呢，在可能的条件下，应提高太阳轮的齿宽，以降低太阳轮的应力。

fyz730715

楼上用的什么计算软件？挺不错的。
