一个配齿的疑惑？

罗文

传动比：7.941，Za=17 Zb=118  Zc=51，行星齿轮算来只能配50，同心条件不足，可疑惑的是竟然给配了51，还进入了生产.难道我那算错了。:L

hyfjy

一般说应该是行星轮取50个齿较好，但当外啮合齿轮取负啮合（变位系数之和小于零）时，仍然可以进行合理的分配的，毕竟不如取50个齿的好。

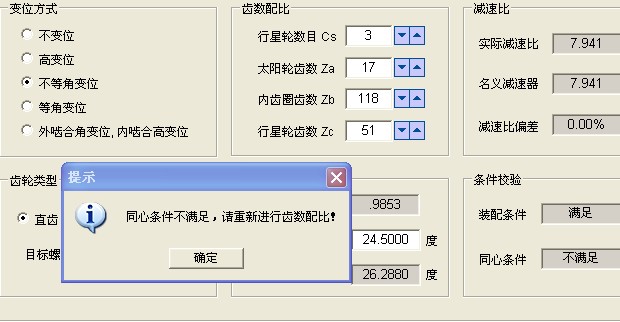

计算界面：

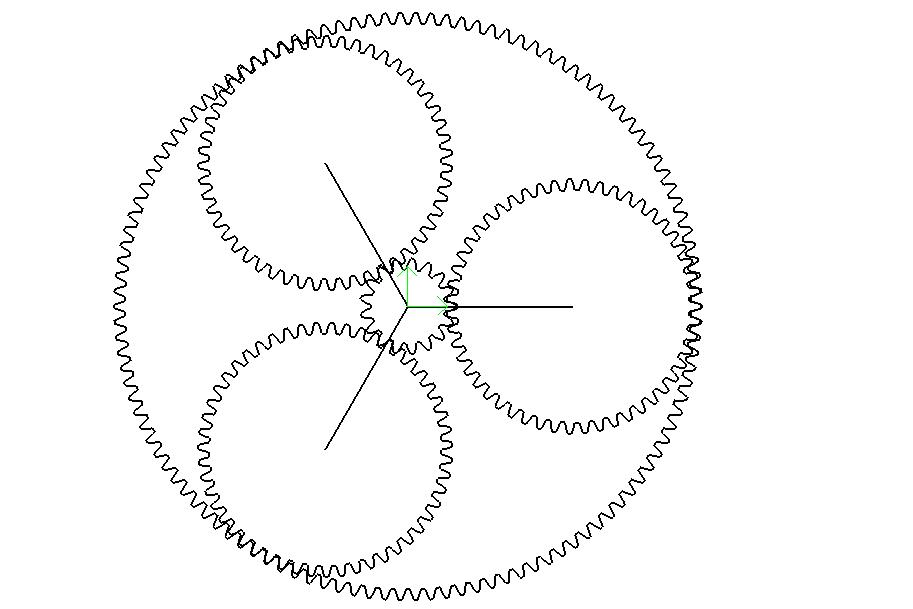

二维图



二维图的CAD文件：

3.rar (864.54 KB, 下载次数: 43)

2011-8-15 21:30 上传

点击文件名下载附件

压缩的记录文件：

渐开线齿轮行星传动计算表.rar (974 Bytes, 下载次数: 63)

2011-8-15 21:28 上传

点击文件名下载附件

罗文

谢谢费老解答.

qdtruck

来晚了！呵呵！与大家特别是费老师探讨！不妥之处，望费老师不吝赐教！

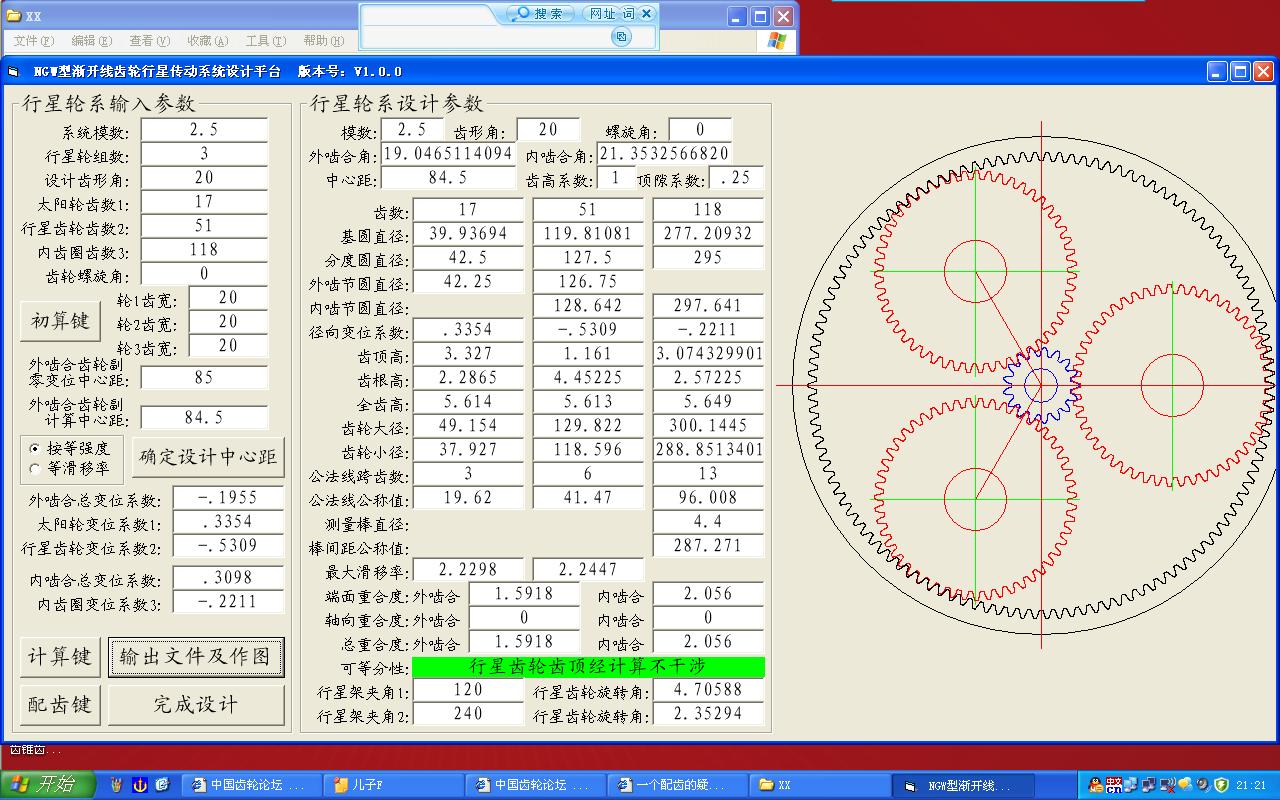

这是在中心距保持84.5不变，太阳轮、内齿圈齿数保持不变的情况下，并考虑选择比较理想的变位系数的情况下，行星轮可能的齿数选择方案。但Zc=51时，按照标准齿形，齿圈的齿顶圆有20丝的干涉。下表可以看出随着Zc的变化，变位系数及重合度的变化情况，可以在设计时参考。
我认为，49齿和50齿，是比较好的方案。51齿时，行星轮负变位，还有点大，影响强度，但重合度好一些。48齿时，重合度有点小。
Zc        Xa        Xc        Xb        ∈ac        ∈cb
51        0.33        -0.53        0.22        1.59        2.04
50        0.4        -0.09        0.28        1.5        2
49        0.5        0.37        0.28        1.4        1.73
48        0.63        0.85        0.17        1.26        1.23
一人之见，呵呵！

anxin011

谢谢:D
