关于变位系数分配的讨论

  [复制链接]
发表于 2011-8-13 16:30 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 weihai1028 于 2011-8-14 22:03 编辑

大家都帮忙讨论一下:  比如有那么一组齿轮参数:Z1=33,Z2=66 , Mn=1.75,压力角αn=20°, 螺旋角β=18°, han=1 ,cn=0.25   设计中心距a=90.342,齿宽=35  。
通过计算得知:总变位系数为:-0.4113
现在分配齿轮1、齿轮2的变位系数有6种方案;
方案1:x1=0.0245 ,x2=-0.4358 对应的滑动率分别为: η1=0.9751    η2=0.9754, 总滑动率η=1.9505
方案2:x1=0.026 , x2=-0.4373 对应的滑动率分别为: η1=0.973     η2=0.9765, 总滑动率η=1.9495
方案3:x1=0.2 ,   x2=-0.6113 对应的滑动率分别为: η1=0.6928    η2=1.1495, 总滑动率η=1.8123
方案4:x1=0.3 ,   x2=-0.7113 对应的滑动率分别为: η1=0.5561    η2=1.2531, 总滑动率η=1.8092
方案5:x1=0.4 ,   x2=-0.8113 对应的滑动率分别为: η1=0.4334    η2=1.3602, 总滑动率η=1.7936
方案6:x1=0.5 ,   x2=-0.9113 对应的滑动率分别为: η1=0.3227    η2=1.471,  总滑动率η=1.7937

以上6种方案中,哪个方案是最优的??或是还有更好的方案呢?谢谢!!!

发表于 2011-8-13 17:14 | 显示全部楼层
初学,说不上来哪个好,设计变位齿轮的目的在哪里?
要知道,
只有这样才能较为合适的变位系数;
 楼主| 发表于 2011-8-13 18:38 | 显示全部楼层
顶一下

发表于 2011-8-13 20:57 | 显示全部楼层
当然是第一种方案最好了,啮合齿轮滑动率越接近,相对之间的磨损就越小。

点评

第一种等齿面滑移率的只能说相对滑移率一样,可能噪音较低,考虑到大小轮齿数之比为2,那么小轮肯定耐磨性不如大轮,当齿轮负荷增加时,小轮先坏。  发表于 2011-8-14 13:40
 楼主| 发表于 2011-8-14 13:16 | 显示全部楼层
分析透彻些的 有没??谢谢了啊
发表于 2011-8-14 13:58 | 显示全部楼层
下面的参数是滑动速率相等时的变位系数,以及其它参数。滑动率相等就好吗?
Centre distance (mm)                       [a]                           90.342
Normal module (mm)                         [mn]                           1.7500
Pressure angle at normal section (°)   [alfn]                        20.0000
Helix angle at reference diameter (°)   [beta]                       18.0000
Number of teeth                            [z]                     33                  66
Facewidth (mm)                              [b]                  35.00               35.00
Sum of the Addendum modification         [Summexi]                     -0.4113
Profile shift coefficient                 [x]                 -0.0955             -0.3158
Sliding factor on tip                     [Kga]                0.225               0.225
Sliding factor on root                    [Kgf]               -0.225              -0.225
Transverse contact ratio                  [eps_a]                        1.676
Transverse contact ratio, effective    [eps_a.e/m/i]          1.686 / 1.674 / 1.662
Overlap ratio                              [eps_b]                        1.967
Total contact ratio                       [eps_g]                        3.643
Total contact ratio, effective          [eps_g.e/m/i]          3.653 / 3.641 / 3.629
供大家参考!

点评

英文版的,不懂  发表于 2011-8-14 20:40
发表于 2011-8-14 15:05 | 显示全部楼层

我的一点看法

本帖最后由 hyfjy 于 2011-8-14 15:07 编辑

试了一下,这是一对负啮合外齿轮副,设计的原则我想仍然有以下几点:
噪音相对较小,小轮与大轮等磨损,小轮抗弯强度为最大时,大轮也有相当的抗弯强度。从这些原始设计要求出发,可以看出原设计中方案5因为相对齿面滑移率之和为较低值,我以为在这种情况下,小轮获得了最大的变位系数,小轮的强度明显提高而大轮降低有限,是比较适当的。

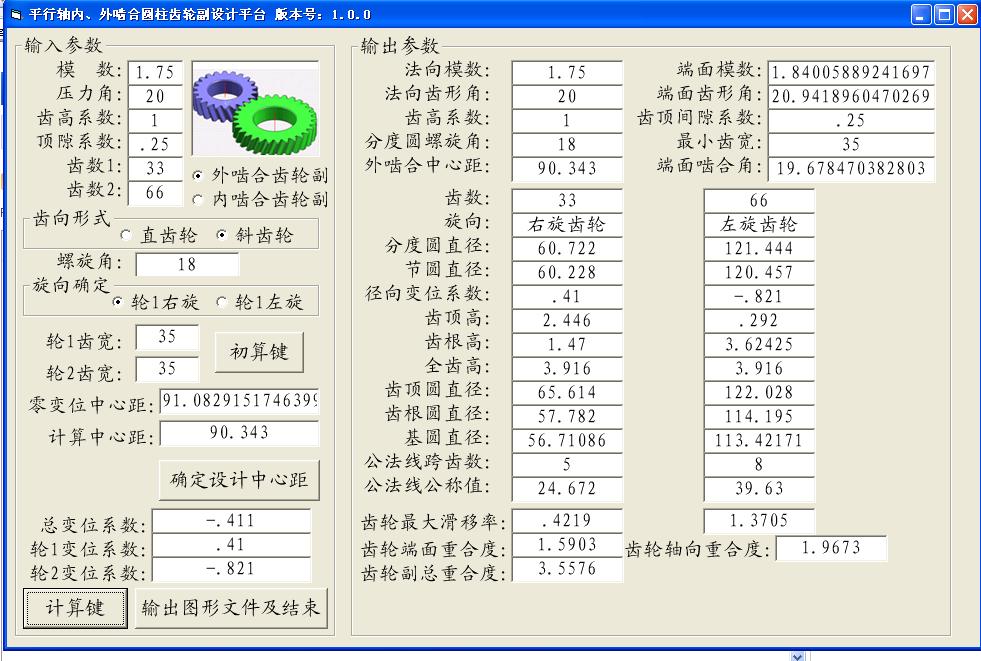

在这个基础上计算了另一组,计算界面如下:


记录文件如下:


    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2011-08-14
    软件作者:hyfjy   计算时间:14:08:05
法向模数          Mn =           1.75
齿数              Z1 = 33       Z2 = 66
输入齿轮最小齿宽 B =  35
端面模数          Mt = 1.84006
法向齿形角       αn = 20
齿高系数         Ha′= 1
齿顶间隙系数     C′ = .25
端面齿形角       αt = 20.9419
分度圆螺旋角      β = 18          Z1右旋齿轮        Z2左旋齿轮
     外啮合圆柱齿轮副计算结果
模数:               M =     1.75
齿数:               Z =     33               66
分度圆螺旋角:       β=     18
齿宽:               B =      35              35
法向压力角:        αn=     20
端面压力角:        αt=     20.9419
端面啮合角:       αt'=     19.67847
中心距:             L =     90.3425
分度圆直径:         d =     60.722              121.444
节圆直径:           d'=     60.228             120.457
径向变位系数:       X =     .41   -.821
齿轮副计算齿宽:     b =      35
齿顶高:             ha=     2.446             .292
齿根高:             hf=     1.47              3.62425
全齿高:             h =     3.916             3.916
齿轮齿顶圆直径:     De=     65.614                122.028
齿轮齿根圆直径:     Df=     57.782                114.195
基圆直径:           Do=     56.71086           113.42171
齿轮端面重合度:     Ea=     1.5903
齿轮轴向重合度:     Eb=     1.9673
齿轮总重合度:       E =     3.5576
最大滑动率:         F =     .4219               1.3705
公法线跨齿数:       K =     5                    8
公法线公称值:       W =     24.672               39.63
作的端面二维啮合图如下:

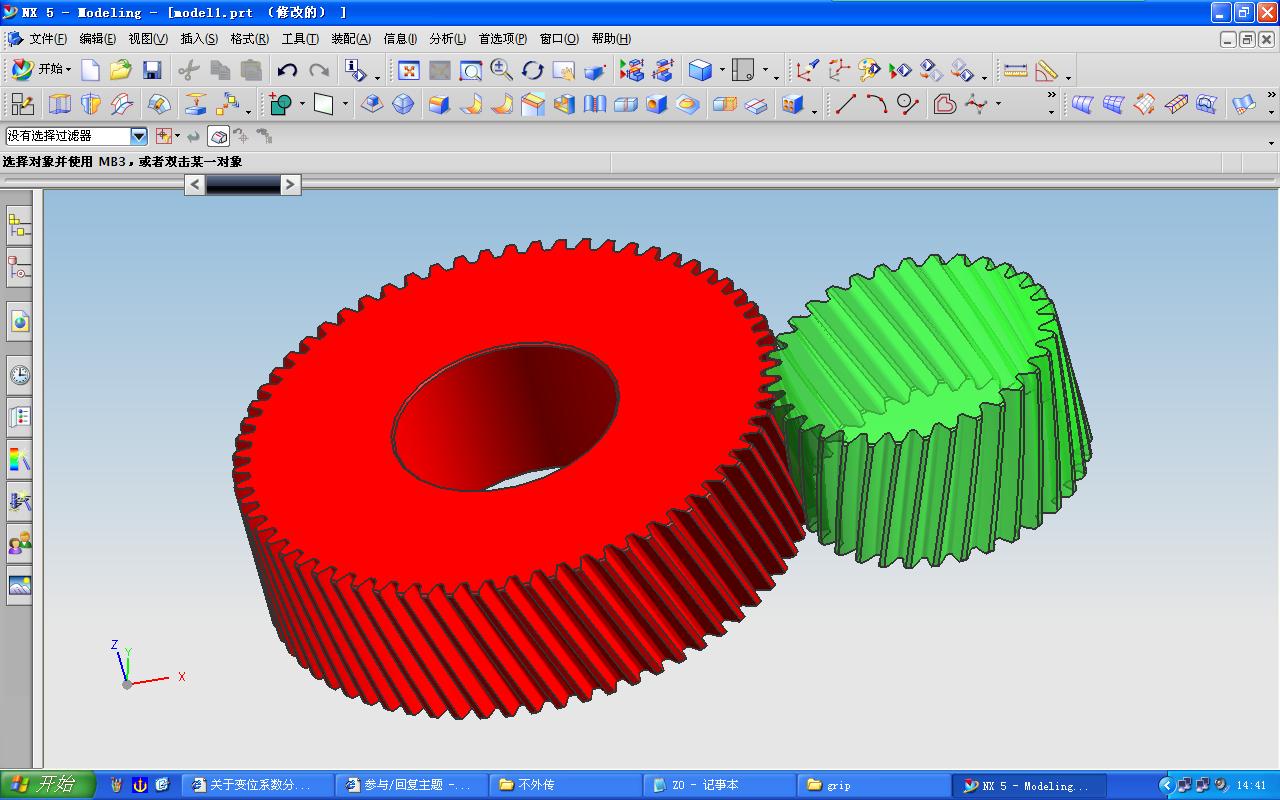

三维模型如下:


高精度三维模型的压缩文件:

1.part01.rar (1.81 MB, 下载次数: 36)
1.part02.rar (1.81 MB, 下载次数: 26)
1.part03.rar (1.81 MB, 下载次数: 24)
1.part04.rar (1.81 MB, 下载次数: 24)
1.part05.rar (1.43 MB, 下载次数: 24)

根据使用的要求决定设计的方案是技术人员的职责,这套啮合齿轮副如何采用变位系数,要看使用的情况,灵活地进行变位系数的设计。属没有最好的,只有相对较合理的。

点评

hyfjy :看看了你的答复,还是觉得你从小轮与大轮等磨损角度出发,所以选择了方案5,若强度都能满足要求时,方案1可以吧?那样齿轮1小轮又先坏,?要看使用的情况?具体说说,假如我这对现在就看做变速箱里面的齿轮吧  发表于 2011-8-14 20:56
在设计一对齿轮副时,往往考虑相对滑动率相等来分配变位系数的,相对滑动率越接近齿轮齿面之间的磨损就越小,这样可以增加齿轮使用寿命。  发表于 2011-8-14 20:40
发表于 2011-8-14 20:36 | 显示全部楼层
有的要求等滑动率,有的又要这样,尤其齿数小于17时,齿轮分配有没有标准

点评

严格地说应该是没有唯一正确的标准。  发表于 2011-8-15 20:58
发表于 2011-8-14 20:43 | 显示全部楼层
回复 weihai1028 的帖子

总变位系数出来了,变位系数分配有5种,这5种有什么依据吗?

点评

试着分析一下,你会选哪个?说说自己的理由,或是你自己个人的最优方案 拿出来说说也可以!!!谢谢  发表于 2011-8-14 22:05
发表于 2011-8-14 22:04 | 显示全部楼层
初学,很迷茫
