请各位大师帮忙看一下这样的蜗杆与塑料斜齿轮配合参数是否可行

atree775 · 发表于 2011-8-11 08:12

您需要登录才可以下载或查看，没有账号？注册

x

中心距:
51.2

齿数比: 45

蜗杆：

蜗杆轴向模数:
1.75

蜗杆头数:
1

蜗杆分度圆直径: 24.5

蜗杆直径系数: 14

蜗杆分度圆柱导程角:4.085

蜗杆轴向齿形角: angle=14.5

蜗杆节圆直径: 25.4

蜗杆轴向齿距: 5.5

蜗杆齿顶圆直径: 28

蜗杆齿根圆直径: 20.3

齿宽系数: 0.25

斜齿轮：
端面模数：1.75
齿数：45

端面变位系数: 0.257

蜗轮中圆螺旋角：4.086

蜗轮分度圆直径：77

蜗轮齿顶圆直径：81.4

蜗轮齿根圆直径：73.7

齿宽系数: 0.75

请专家帮忙分析一下是否行！

atree775 · 发表于 2011-8-11 08:12

不好意思，蜗轮齿数和齿数比搞错了，应该是：44齿的。

woodee · 发表于 2011-8-18 22:59

回复 atree775 的帖子

你好，刚算了一下，计算似无问题。
但，斜齿轮为何要取端面模数为整数呢？加工起来不麻烦吗？

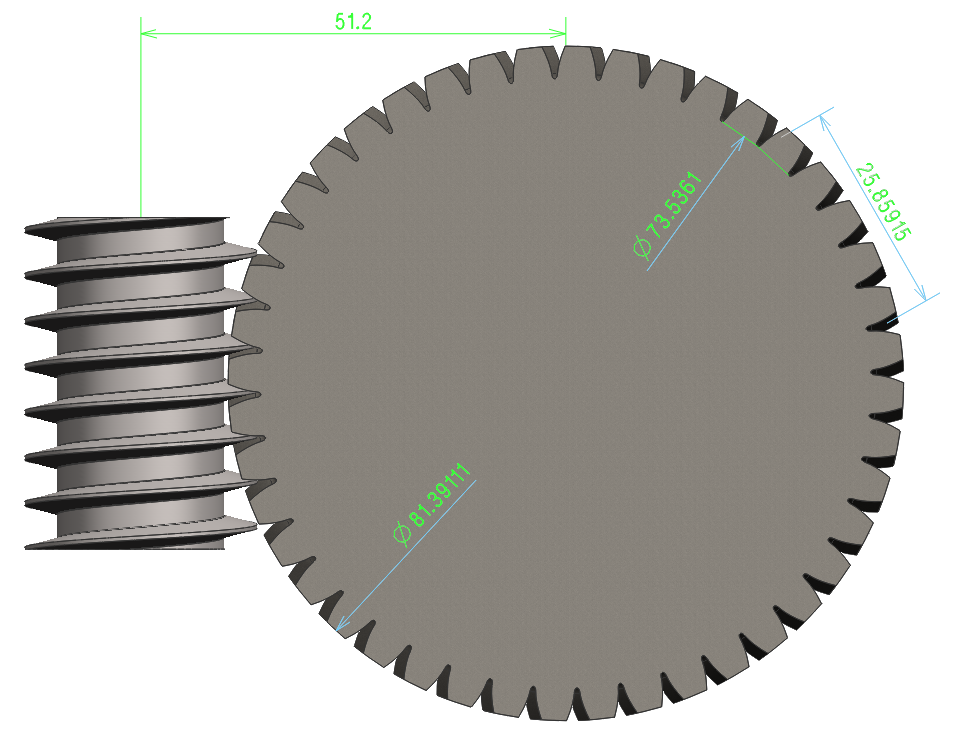

按照你的参数，3D模型如下。蜗杆直径似偏大，线速度大，齿面摩擦就大，看着就有点别扭：

西风烈 · 发表于 2011-8-19 10:29

回复 woodee 的帖子

吴先生你好，蜗杆（或者斜齿轮）是以法面为标准齿廓建的模吗？

woodee · 发表于 2011-8-19 12:24

西风烈发表于 2011-8-19 10:29

登录/注册后可看大图

回复 woodee 的帖子

吴先生你好，蜗杆（或者斜齿轮）是以法面为标准齿廓建的模吗？

对不起，您这话不甚准确，不好回答啊！

niuershiye · 发表于 2011-8-19 18:45

woodee 发表于 2011-8-19 12:24

登录/注册后可看大图

对不起，您这话不甚准确，不好回答啊！

他是说, 蜗杆标准规定模数是轴向的 ,相应的蜗轮(相应的斜齿轮)应当是端面模数 .
他说话含蓄一些而已 !

woodee · 发表于 2011-8-19 19:40

niuershiye 发表于 2011-8-19 18:45

登录/注册后可看大图

他是说, 蜗杆标准规定模数是轴向的 ,相应的蜗轮(相应的斜齿轮)应当是端面模数 .
他说话含蓄一些而已 ! ...

牛老您好！
我仔细读了，好像还不是您理解的意思。

十个光 · 发表于 2011-8-19 21:00

学习中

西风烈 · 发表于 2011-8-21 16:16

回复 woodee 的帖子

谢谢，我想明白了。

小地主 · 发表于 2011-8-21 23:24

看你的参数,蜗杆是渐开线蜗杆配斜齿轮,不自锁.不知道你是干什么用的
