类锥形非圆齿轮的基本轨迹与原理

wybzf666

类锥形非圆齿轮的基本轨迹与原理
  类锥形非圆齿轮是由两个轴心与角度不同，但形状完全相等的两个不规则的椭圆型组成。其齿轮形状极不规则，解释比较繁琐。下面只对其基本的轨迹，做一下阐述。

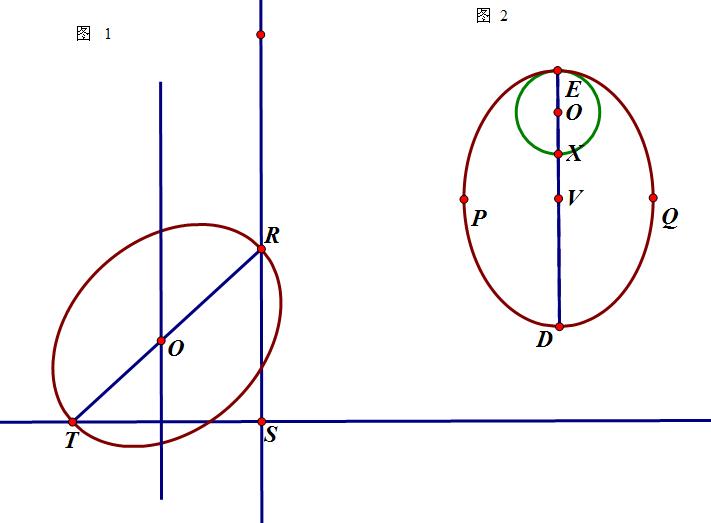

   如图1是一定标准椭圆以经过椭圆中心点o的最小直径为轴旋转一定角度得到的，简单的说可以是以一定角度斜切圆柱的得到的椭圆形。其特点，圆心到椭圆的垂直距离相等，而其椭圆斜面的上下垂直浮动的轨迹正好集合成图2以偏心点o为中心与其本身全等的椭圆，这就是能形成齿轮的最重要的一点。
       图 2 中心点的确定。图2中心点O是椭圆的最大直径DE减图1最高点R到最低点T的垂直距离RS后（RS=XD）,取余下的线段XE的中点得到的。
  以上只是简单的椭圆形的线形轨迹，从线到面，从面到符合齿轮运转规律的型还有一定距离。但足以说明其的合理性及特点，在此希望各位专家前辈给以指点，现世上是否有此设计，有无实际意义。
                           谢谢！
