请教，固定顶尖（硬顶顶尖）滚齿夹具

yzvm · 发表于 2011-7-22 08:51

您需要登录才可以下载或查看，没有账号？注册

x

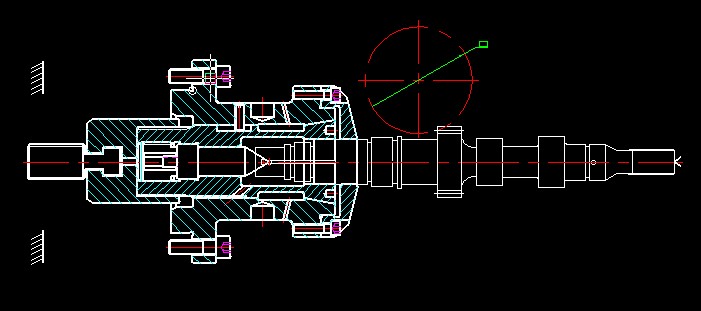

想了解下各同僚的这类夹具结构，希望有的能贴个图指导一下，谢谢！


yzvm · 发表于 2011-7-22 10:08

:)自己顶下，免得沉了

yuchunjin · 发表于 2011-7-22 12:29

结构你不是有吗?和你上图的差不多.

yzvm · 发表于 2011-7-22 16:37

回复 3264507 的帖子

:D传上来瞅瞅呗！

yzvm · 发表于 2011-7-22 16:37

回复 yuchunjin 的帖子

结构上不怎么好啊，夹紧，定位都凑到一起了

yuchunjin · 发表于 2011-7-23 16:44

用图上这种结构主要是考虑到弹性夹头的重复精度不太好,但是难加工.如精度在7级左右可以以外圆为夹紧定位基准.如果精度较高而且又是手动上下料,可以考虑采用双顶装夹,鸡芯夹拨转.效果比较好.

yundao · 发表于 2011-7-23 22:13

结构和宁江高效卧式数控滚齿机YKJ3610一样，弹簧夹具买个要300多:'(贵啊

yuchunjin · 发表于 2011-7-24 12:53

这种东西根本不需要买的,自己可以做的,只要有内外圆磨,注意加工工艺完全可以达到的.

fgghong · 发表于 2012-3-1 10:40

有启发

linmingcan · 发表于 2012-3-18 10:05

轴的台阶定位面怎么没有？你怎么直接用顶尖定位啊？？而且顶尖应该设计成浮动式的~
