关于行星减速器传动比计算公式的推导？

longyaner521 · 发表于 2011-7-20 23:31

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 longyaner521 于 2011-7-20 23:32 编辑

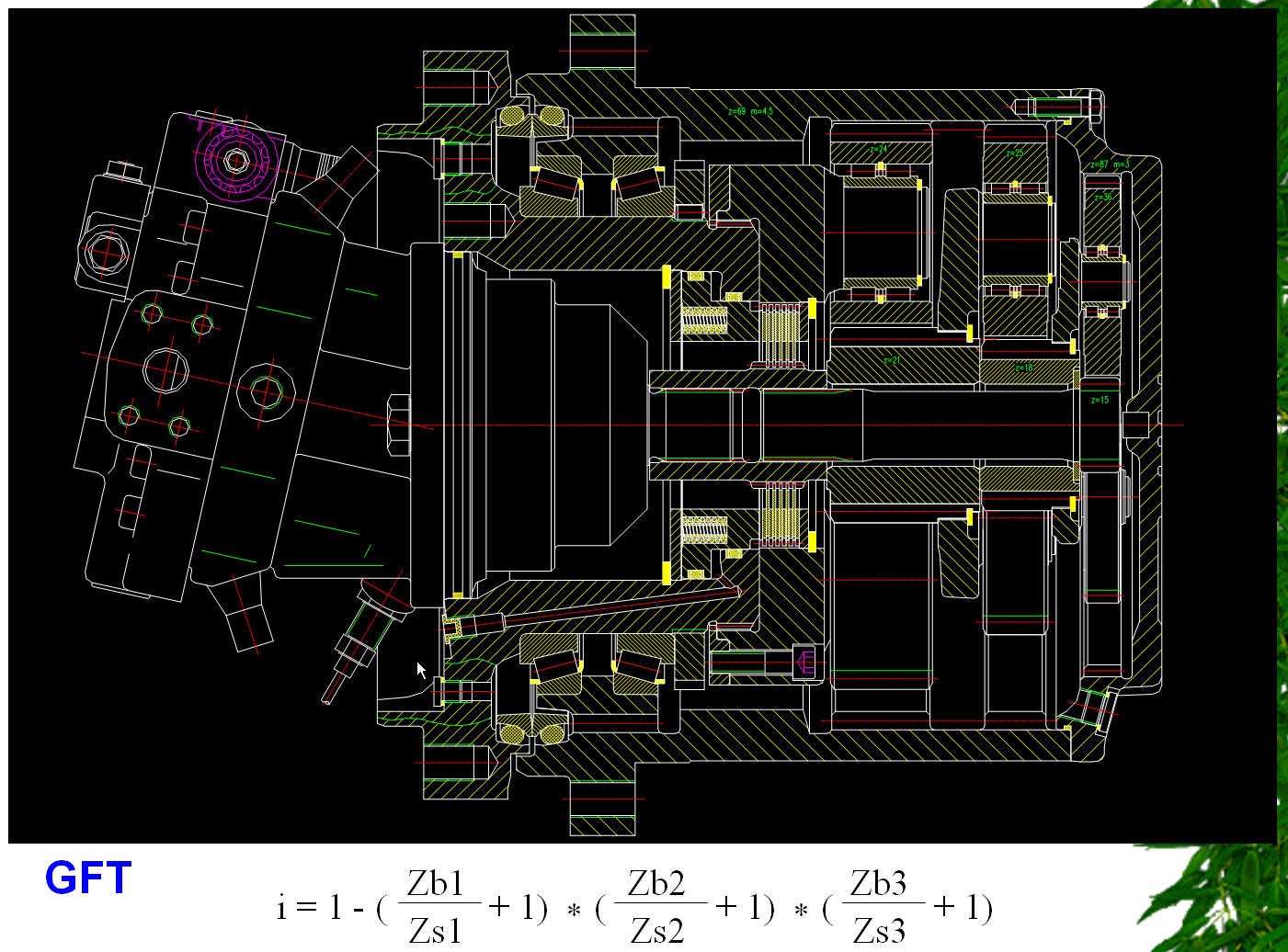

请教如下图的行星减速机传动比公式应该如何推导？
这是力士乐的三级减速器，

desni521 · 发表于 2011-7-21 09:09

他不是写的很清楚吗每一级的齿数给你了下面还有计算公式往里代不就行了吗

desni521 · 发表于 2011-7-21 09:22

哦看错问题了涉及到功率分配第一级传动比为z3/z1 第二级为(z6/z4+1)*z3/z1 第三级为（z9/z7+1）*(z6/z4+1)*z3/z1
把三级的速比分配加起来因式分解就可以得到他图中说的传动比了。

韦沃 · 发表于 2011-7-22 16:51

本帖最后由韦沃于 2011-7-22 16:58 编辑

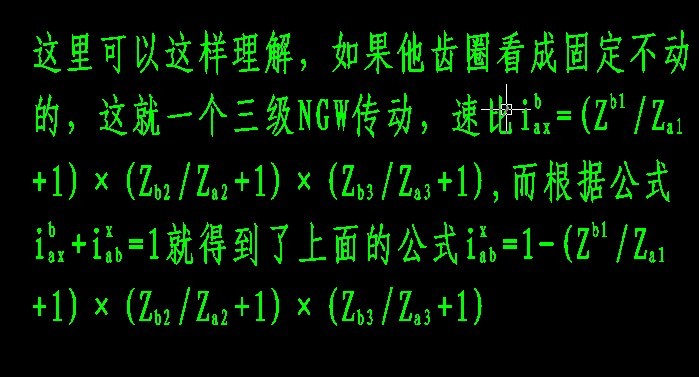

写不了公式，就用图片。这个传动比是负值，齿圈转动方向和太阳轮输入方向相反。

韦沃 · 发表于 2011-7-22 17:02

楼主有这个减速机的图纸吗，不知能不能分享一下

韦沃 · 发表于 2011-7-22 17:27

楼主的图原来是力士乐培训资料里的，那肯定也没有图纸了。

longyaner521 · 发表于 2011-7-23 23:17

原图纸是没有的，我的也是培训资料里的
