求助：这个内花键如何插齿？

hxer · 发表于 2011-7-19 08:54

您需要登录才可以下载或查看，没有账号？注册

x

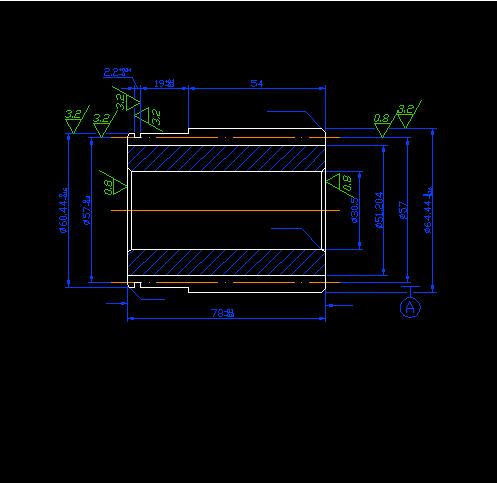

请各位帮忙：配对的外花键实际是个渐开线齿轮，齿顶削低了3MM，内花键也要相应把齿根圆减小3MM。从插齿机上用普通插齿刀能不能加工出来呢？该怎么加工？不考虑线切割。

连接盘.zip (65.08 KB, 下载次数: 44)

hxer · 发表于 2011-7-19 08:57

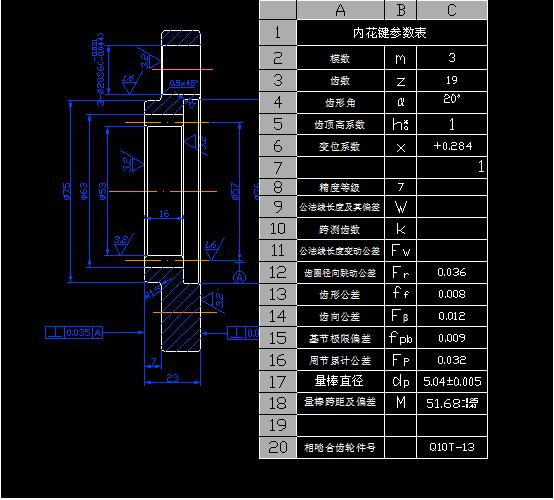

内花键齿形是渐开线变位内齿轮。

hxer · 发表于 2011-7-20 14:12

请指教！

LXRRXL · 发表于 2011-7-20 20:38

如果有量的话做拉刀多好呀。
近似这种规格的拉刀我做过

daiming1111 · 发表于 2011-7-20 20:47

可以没问题，1可以设计插齿刀,2用普通插齿刀chuang刀加工.

hxer · 发表于 2011-7-21 08:11

回复 LXRRXL 的帖子

有量的话肯定要用拉刀。

hxer · 发表于 2011-7-21 08:13

daiming1111 发表于 2011-7-20 20:47

登录/注册后可看大图

可以没问题，1可以设计插齿刀,2用普通插齿刀chuang刀加工.

chuang刀加工是什么方法？
请具体讲解一下好吗？
谢谢！

854937630 · 发表于 2011-7-21 10:03

什么公司也做这种内花键，都使用线切割。

hesheya · 发表于 2011-7-21 12:15

内齿的齿槽是渐开线

lsclzlh · 发表于 2011-7-21 14:09

像内孔小，齿数少，量大一般考虑定制专用拉刀。
