标准数控滚齿机加工小模数直伞齿的好方法

dongjingzhiji · 发表于 2008-5-15 17:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

高精度小模数滚齿机、蜗杆铣床等－－瑞士兰博特瓦里莫尼埃查纳公司出品
中文网址 www.monnier-zahner.cn 欢迎来访！

此方法已经申请国际专利！

我们可以用特殊齿形的刀具（针对该直伞齿的模数、压力角、齿数设计）在标准的数控滚齿机

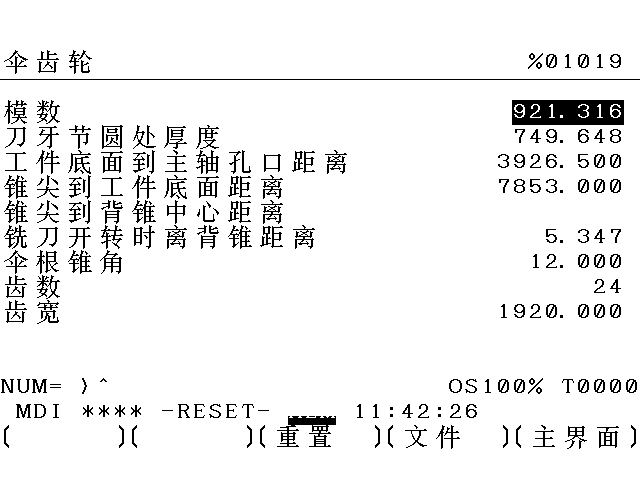

进行铣削加工。相应的数控程序已经被简化成了菜单（如附图），只要填入相应的参数，就可以
用分度铣削的方法（Indexing）加工出齿形。例如齿轮是30个牙，我们的则铣60刀，因为每个齿
的两面都是铣出来的。

由于在刀具设计时（计算机辅助设计），可以引入齿面鼓形修正参数，因此铣出来的齿形最能够
接近理想的球面渐开线，并且兼顾安装误差，因而传动时手感顺滑。这在小模数应用领域尤为重
要，因为它往往用于手动调节机构，手感顺滑是最重要的评定标准之一。

传统的刨齿工艺经过一次“当量齿数”的近似计算，再经由一次展开成齿条的近似计算，最后交给
加工精度不能很高的刨齿（相当于插齿）设备加工，其结果虽然看起来很“渐开线”，但是与我们
用同样的模数齿数加工出来的伞齿轮装配后的结果手感大不一样。传统的方法有运转不畅的情况。
我们加工的伞齿轮的大端齿形看起来“很胖”，因为真正的球面渐开线就是“酱紫地”。
国内已经有某军工厂使用其加工小模数伞齿轮。

附件还有一个录像，请下载后解压观看。（我们关闭了切削冷却油，走空行程演示。）

dongjingzhiji · 发表于 2009-7-14 11:48

本帖最后由 dongjingzhiji 于 2011-4-2 11:12 编辑

补充两个示意图.

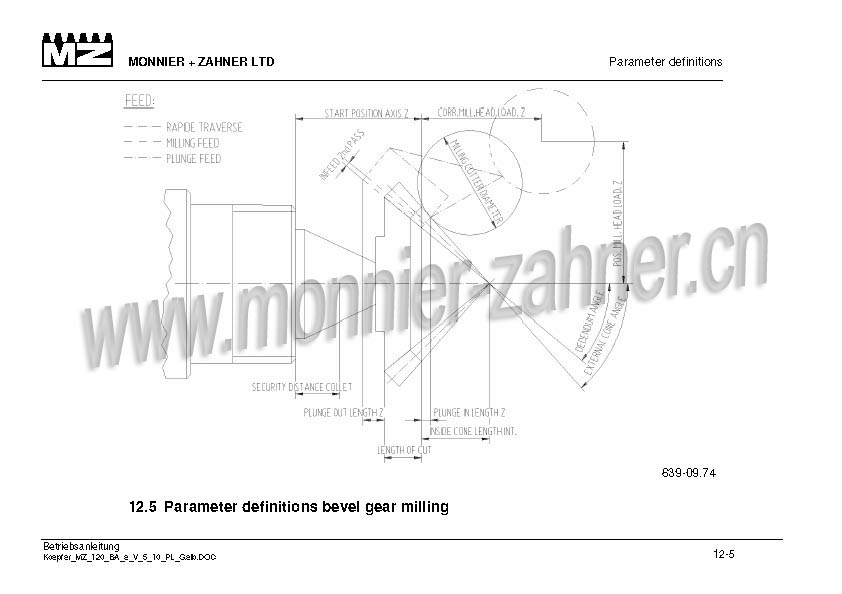

1. 分度铣削收缩齿
bevel gear cutting_1.jpg

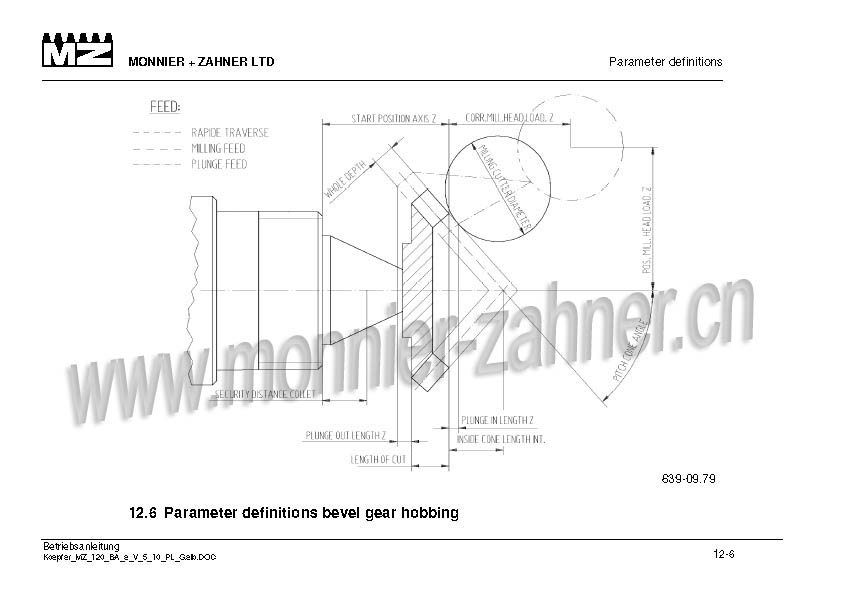

2. 飞刀滚削等高齿
bevel gear cutting_2.jpg

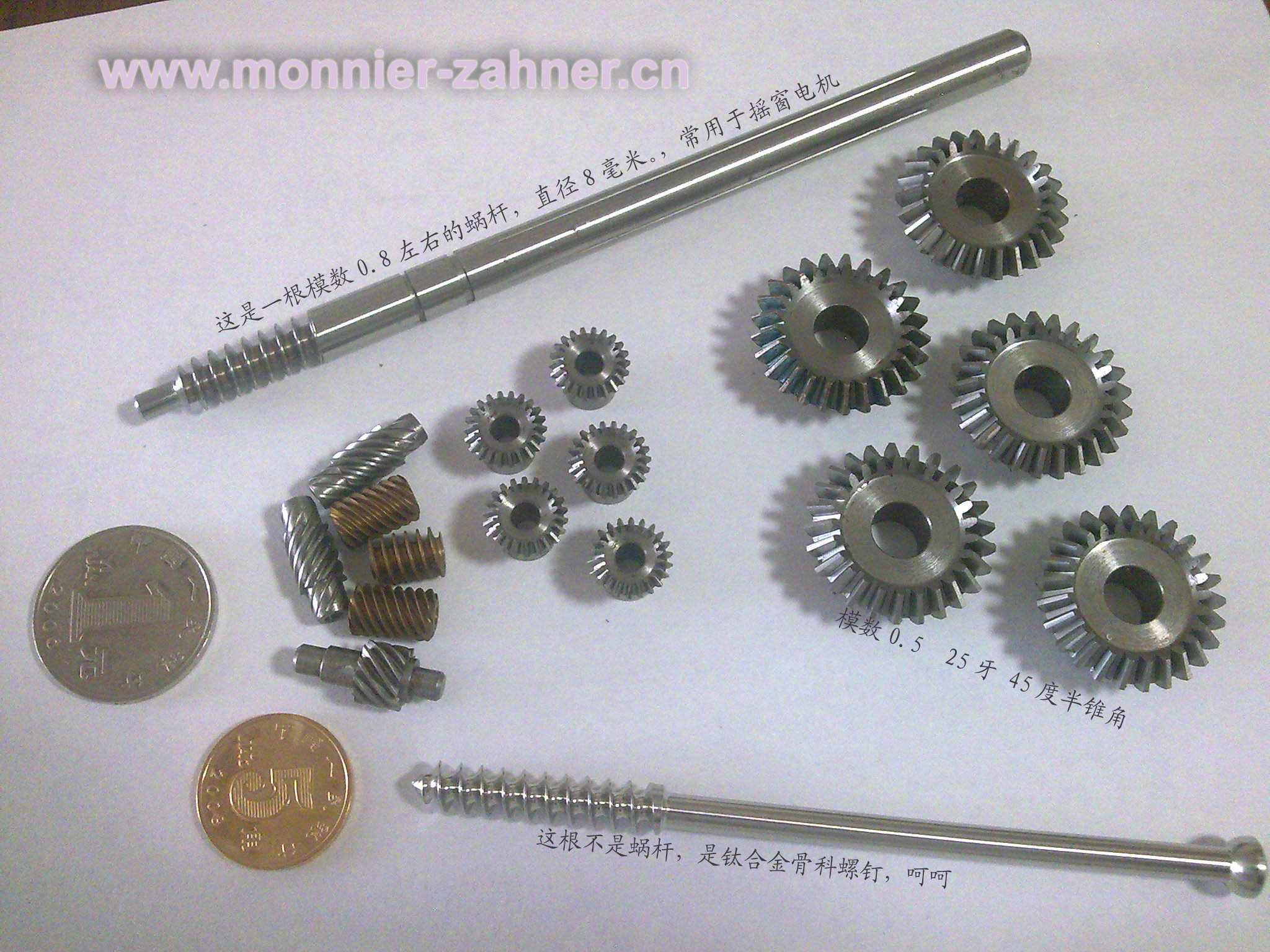

照片：

如果无法播放，请点击此处在新窗口打开

zhangjun · 发表于 2009-7-14 15:54

是什么数控系统！

dongjingzhiji · 发表于 2009-7-14 17:11

Fanuc的系统，不过现在取消L7500CNC产品，主推MZ130了（可以加工蜗杆）。

这是设备的彩页：

MZ130_A4_cn.pdf (345.95 KB, 下载次数: 184)

yjjyqj · 发表于 2009-8-1 00:52

楼主，能不能用在卧式铣床上改。

dongjingzhiji · 发表于 2009-8-3 16:12

原理上是没问题的，但是恐怕得不偿失。及时勉强滚出齿来，精度恐怕也够呛。

这里面牵涉到各个部件的刚性、传动精度和稳定性等等问题。顺便提请注意，
市面现在出现了一些功能复合的设备，例如带滚齿功能和蜗杆铣削的纵切车床
或者加工中心。网上也能看到其加工的录像，但据说齿轮精度最多只能做到8级。
至于蜗杆铣削精度，个人认为这充其量是个理论的动作而已，不能胜任真正工作。
这种“功能”在心理上的作用要远远大于实际意义上的使用效果。

这个和真正的装甲车比起来如何？:loveliness:

wingzero88 · 发表于 2011-3-5 18:40

模数最大可以到多少？

dongjingzhiji · 发表于 2011-3-5 19:23

回复 wingzero88 的帖子

仅限于模数1.5以下，毕竟是小模数设备。

wingzero88 · 发表于 2011-3-6 14:08

太小了，看来只有上铣齿机了

刘余 · 发表于 2012-9-29 21:32

那刀具怎么办？每一个齿数都要做一把铣刀吗？
