高手进来看下这种减速机怎么设计？

qiuzhishihui · 发表于 2011-7-11 08:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

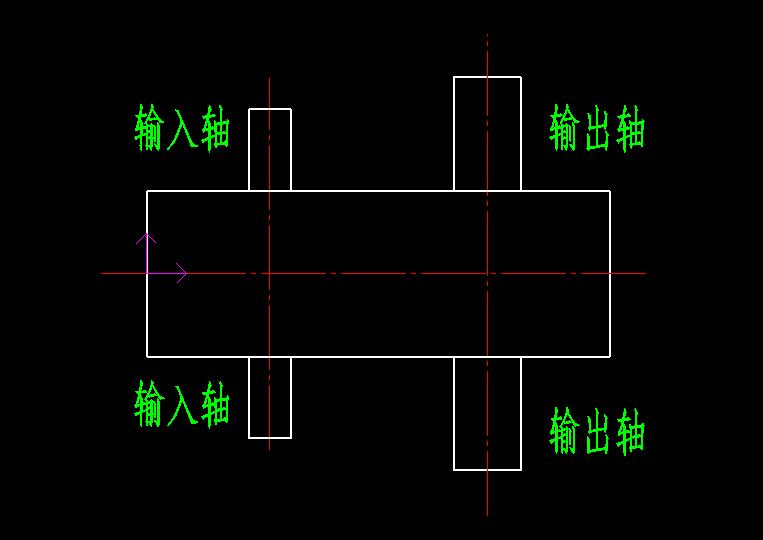

减速机输入功率 2*5.5KW 输入转速 750r/min
速比：单输入 40 双输入80。

qiuzhishihui · 发表于 2011-7-11 08:47

hebeidongli · 发表于 2011-7-11 09:34

画的不错支持一下

qiuzhishihui · 发表于 2011-7-11 10:20

回复 hebeidongli 的帖子

呵呵
谢谢夸奖！

douliwei · 发表于 2011-7-12 16:53

建议你借鉴一下唐冶出的环冷减速机构造，他的构造很巧妙，和你的不一样，但是你绝对可以借鉴

qiuzhishihui · 发表于 2011-7-12 17:24

回复 douliwei 的帖子

兄弟方便把这本书发给我么？
xiaoshihui321@163.com
谢谢

douliwei · 发表于 2011-7-13 10:42

回复 qiuzhishihui 的帖子

我没有书，我以前一直是在设计三环减速机和斜齿平行轴减速机，其中三环减速机能够满足你的减速机的前半个要求，但是要单输入，传动比40。双输入，传动比为80，三环做不到！单三环的传动比就可以达到100，而且体积比普通的减速机小50%，甚至更多！
我们厂以前给钢厂维修过1台唐冶的减速机，我看过他的构造，所以我才那么和你说的！它是斜齿轮的，从外表看，好像就是普通的5级传动，但是拆开了，他是8级传动，它的减速箱内部分为两个小箱，传动方向是180度的来回变，传动比为1982

qiuzhishihui · 发表于 2011-7-13 13:58

回复 douliwei 的帖子

哦
是这样，先谢谢了！

douliwei · 发表于 2011-7-13 16:28

想出方案了没有？

qiuzhishihui · 发表于 2011-7-13 17:29

回复 douliwei 的帖子

有点眉头了
